Wenn die CNC-Fräse unruhig läuft: So erkennst du verschlissene Spindellager rechtzeitig
Wenn eine CNC-Fräse oder ein Bearbeitungszentrum plötzlich unruhiger läuft, steckt oft mehr dahinter als nur eine kleine Auffälligkeit im Betrieb. Gerade bei Maschinen, die täglich mit hohen Drehzahlen und engen Toleranzen arbeiten, sind verschlissene Spindellager ein typischer Grund für Probleme bei Präzision, Oberflächenqualität und thermischer Stabilität.
Aus Instandhaltungssicht ist der Fall meist klarer, als er auf den ersten Blick wirkt: Wenn die Hauptspindel pfeift, warm wird, ab bestimmten Drehzahlen vibriert oder die Oberflächen am Werkstück nicht mehr stimmen, dann sollte nicht zu lange weiterproduziert werden. Denn was mit leichtem Rundlauffehler oder ersten Rattermarken beginnt, endet im schlimmsten Fall in Produktionsausfall, Ausschuss oder Folgeschäden an Spindelwelle und Gehäuse.
Der typische Fall aus der Instandhaltung
Betroffen sind häufig 3-Achs- und 5-Achs-CNC-Fräsmaschinen sowie vertikale oder horizontale Bearbeitungszentren. Besonders kritisch ist die Lagerung der Hauptspindel, vor allem am vorderen Spindelende. Dort arbeiten die Lager unter hoher Drehzahl, thermischer Belastung und anspruchsvollen Umgebungsbedingungen. Lange Laufzeiten, ungeeignete Schmierung oder auch Kühlmitteleintrag führen dazu, dass die hochpräzisen Spindellager nach und nach verschleißen. In vielen Fällen bleibt es nicht bei einem einzelnen Lager. Häufig muss der komplette Spindellagersatz erneuert werden, damit Vorspannung, Anordnung und Laufverhalten wieder zusammenpassen. Zusätzlich lohnt oft auch der Blick auf die Kugelumlaufspindeln der X-, Y- und Z-Achsen sowie auf die Lagerung der Servomotoren, wenn bereits Spiel, Positionierfehler oder unsaubere Konturen auftreten.
Woran man das Problem erkennt
Aus technischer Sicht zeigen sich defekte oder verschlissene Lager oft ziemlich eindeutig. Typische Anzeichen sind:
- Vibrationen bei bestimmten Drehzahlen
- unruhiger Spindellauf
- knirschende, pfeifende oder mahlende Geräusche
- Erwärmung oder Heißlaufen der Spindel
- schlechtere Oberflächengüte
- Maßabweichungen am Werkstück
- Rattermarken
- Fehlermeldungen in der Steuerung
- Programmabbrüche durch Temperatur-, Strom- oder Schwingungsüberwachung
Bei Vorschubachsen kommen oft noch Spiel, Positionierfehler und unsaubere Konturen hinzu.
Für den Instandhalter ist wichtig:
Sobald sich diese Symptome häufen, sollte die Maschine nicht einfach weiterlaufen. Je später reagiert wird, desto größer wird das Risiko, dass nicht nur das Lager selbst betroffen ist, sondern auch angrenzende Bauteile Schaden nehmen.
Warum schnelle Reaktion so wichtig ist
In der metallbearbeitenden Industrie, im Werkzeug- und Formenbau, in der Lohnfertigung oder im Maschinenbau kostet jede ungeplante Unterbrechung Geld. Wenn eine CNC-Fräse ausfällt, hat das fast immer direkte Folgen:
- Produktionsstillstand
- Terminverzug
- Ausschuss bei laufenden Aufträgen
- Überstunden zur Aufholung
- unnötige Reparaturmehrkosten
- Risiko von Folgeschäden an Spindel und Gehäuse
- Unzufriedenheit beim Endkunden
Genau deshalb geht es bei der Auswahl des Ersatzlagers nicht darum, irgendein Lager einzubauen, das ungefähr passt. Entscheidend ist, dass Genauigkeit, Vorspannung, Lageranordnung und Schmierung wirklich zur vorhandenen Spindel passen.
Welche Lager in solchen Fällen typischerweise gebraucht werden
1. Hochpräzise Spindellager
Meist Schrägkugellager der Reihen 70..C/E oder 719..C/E in passender Genauigkeitsklasse wie P4, P4S oder P2. Je nach Spindelaufbau kommen diese Lager als paariger Satz oder in O-, X- oder Tandem-Anordnung zum Einsatz.
2. Lager für Kugelumlaufspindeln
Bei Vorschubachsen werden oft BSB- oder BSF-Lager benötigt, wenn Achsen Spiel bekommen oder Positionen nicht mehr sauber angefahren werden.
3. Lager für Servomotoren und Wellendichtringe
Wenn bereits geöffnet wird, sollten auch angrenzende Komponenten mit geprüft werden. In vielen Fällen ist es sinnvoll, Wellendichtringe direkt mit zu ersetzen, damit die Reparatur vollständig und dauerhaft sauber ausgeführt ist.
Worauf es bei der Auswahl wirklich ankommt
Aus Instandhaltersicht sind bei einem Spindellagerwechsel vor allem diese Punkte entscheidend:
- sehr enge Lauftoleranzen
- hohe Rundlaufgenauigkeit
- korrekt abgestimmte Vorspannung
- passende Lageranordnung
- identische Lagerluft im Satz
- geeignete Fett- oder Öl-Luft-Schmierung
- hohe Drehzahleignung
- geringe Wärmeentwicklung
- keine billigen Nachbau-Lösungen
- klare Zuordnung zu vorhandenen Hersteller- oder OEM-Daten
Gerade bei Hauptspindeln gilt: Ein falsch kombiniertes Lager, ein nicht abgestimmter Satz oder eine unpassende Genauigkeitsklasse führt schnell dazu, dass die Maschine zwar kurz wieder läuft, aber nicht dauerhaft im Soll bleibt.
Die Lösung in der Praxis
Im beschriebenen Fall wurde ein passender Spindellagersatz in P4-Genauigkeit gewählt, sauber aufeinander abgestimmt, mit korrekter Vorspannung und passender Schmierung. Zusätzlich wurden neue Wellendichtringe verbaut und – je nach betroffenem Bereich – auch ein passendes Lager für die Kugelumlaufspindel ersetzt.
Das Ergebnis war eindeutig:
- die Maschine lief wieder im Toleranzbereich
- der Spindellauf wurde ruhiger
- das thermische Verhalten stabilisierte sich
- die Oberflächenqualität lag wieder im Soll
- die Vorschubachsen positionierten wieder spielfrei
- Programme liefen ohne Abbruch durch
Für den Betrieb bedeutete das vor allem eins: Die Produktion konnte wieder anlaufen, Liefertermine wurden gehalten, der Ausschuss sank und die Betriebssicherheit war wieder hergestellt.
Der beste Rat aus Sicht der Instandhaltung
Wenn du bei deiner CNC-Fräse genau solche Symptome siehst, dann ist der wichtigste Schritt nicht irgendein Schnellkauf, sondern die saubere Zuordnung des passenden Lagersatzes.
Denn bei Spindellagern zählen nicht nur Abmessungen, sondern auch:
- Genauigkeitsklasse
- Vorspannung
- Einbaulage
- Lagerpaarung
- Anordnung im Satz
- Schmierung
- Herstellerqualität
Und genau an diesem Punkt lohnt es sich, den Fall bei kugellager-profis.de prüfen zu lassen.
Wenn du die vorhandene Lagerbezeichnung, Maschinenangabe, Spindeldaten oder idealerweise die bisher
verbaute Lagerkombination vorliegen hast, lässt sich deutlich sicherer bestimmen, welches Lager oder
welcher Lagersatz wirklich passt.
Darum kugellager-profis.de bei CNC-Spindellagern die richtige Anlaufstelle ist
Für Instandhalter und technische Einkäufer zählen in solchen Fällen vor allem drei Dinge:
1. Passende Markenqualität
Bei hochpräzisen Anwendungen willst du keine fragwürdigen Nachbauten verbauen, sondern passende Lager von Marken wie SKF, FAG/Schaeffler, NSK oder NTN.
2. Schnelle Verfügbarkeit
Wenn die Maschine steht, zählt jede Stunde. Genau deshalb sind kurze Lieferzeiten und eine saubere technische Zuordnung so wichtig.
3. Technische Sicherheit bei der Auswahl
Nicht irgendein Lager bestellen, sondern das Lager, das in Genauigkeit, Vorspannung und Anordnung wirklich zur Anwendung passt.
Passende Produkte für CNC-Fräsen und Bearbeitungszentren

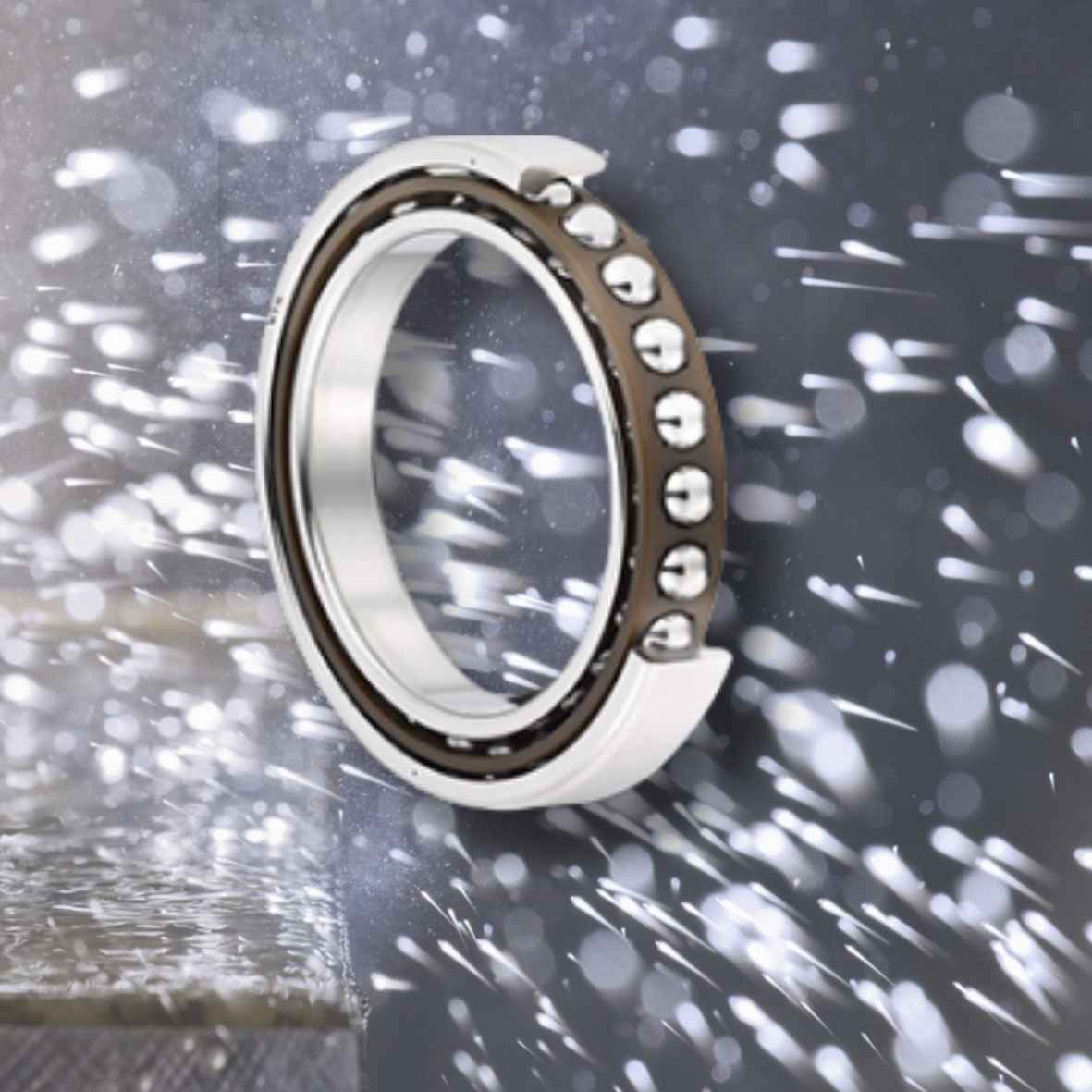

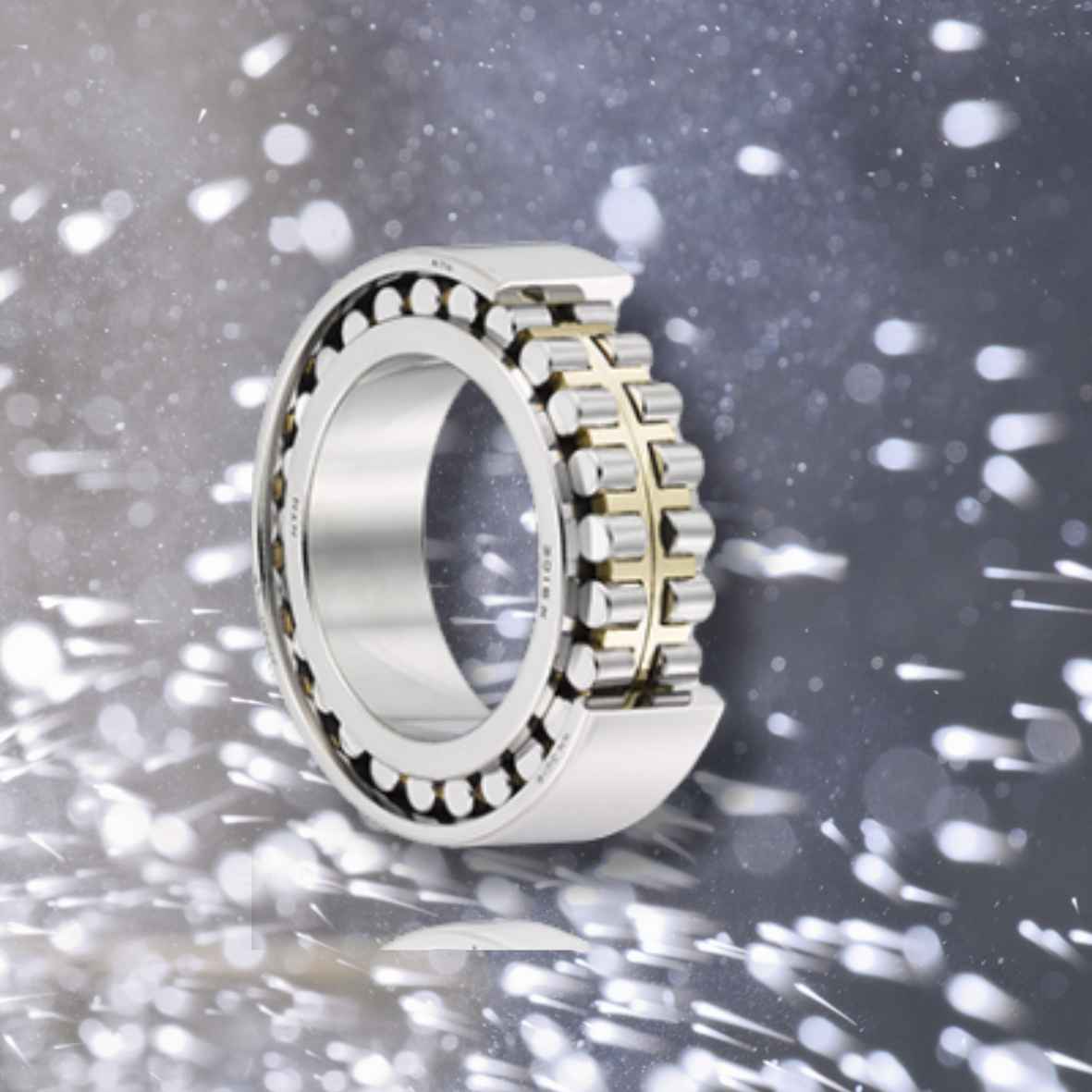

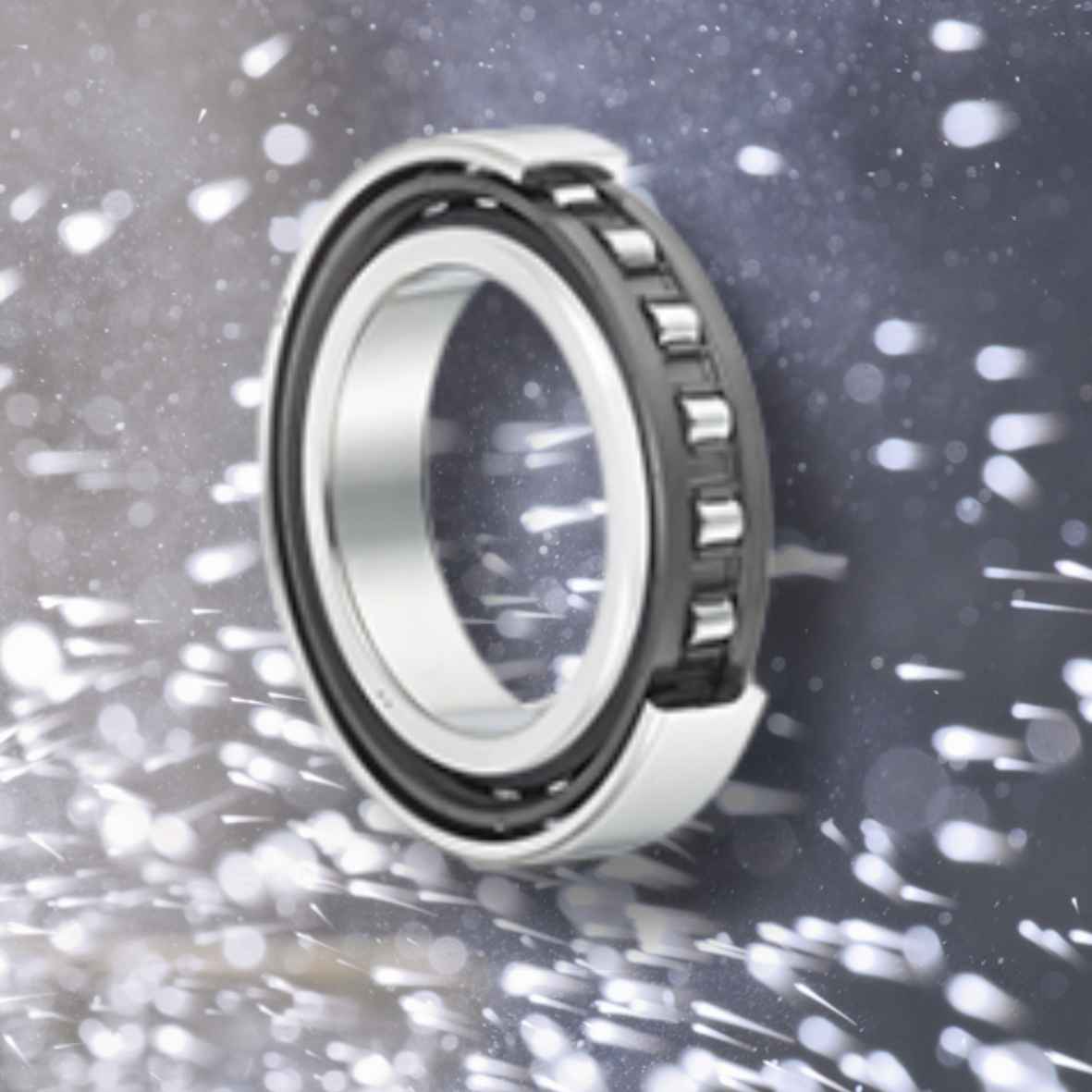

1. Hochpräzise Spindellager / Schrägkugellager P4
Für Hauptspindeln in CNC-Fräsen und Bearbeitungszentren – hohe Rundlaufgenauigkeit, hohe Drehzahleignung und abgestimmte Lagerqualität für präzise Anwendungen.

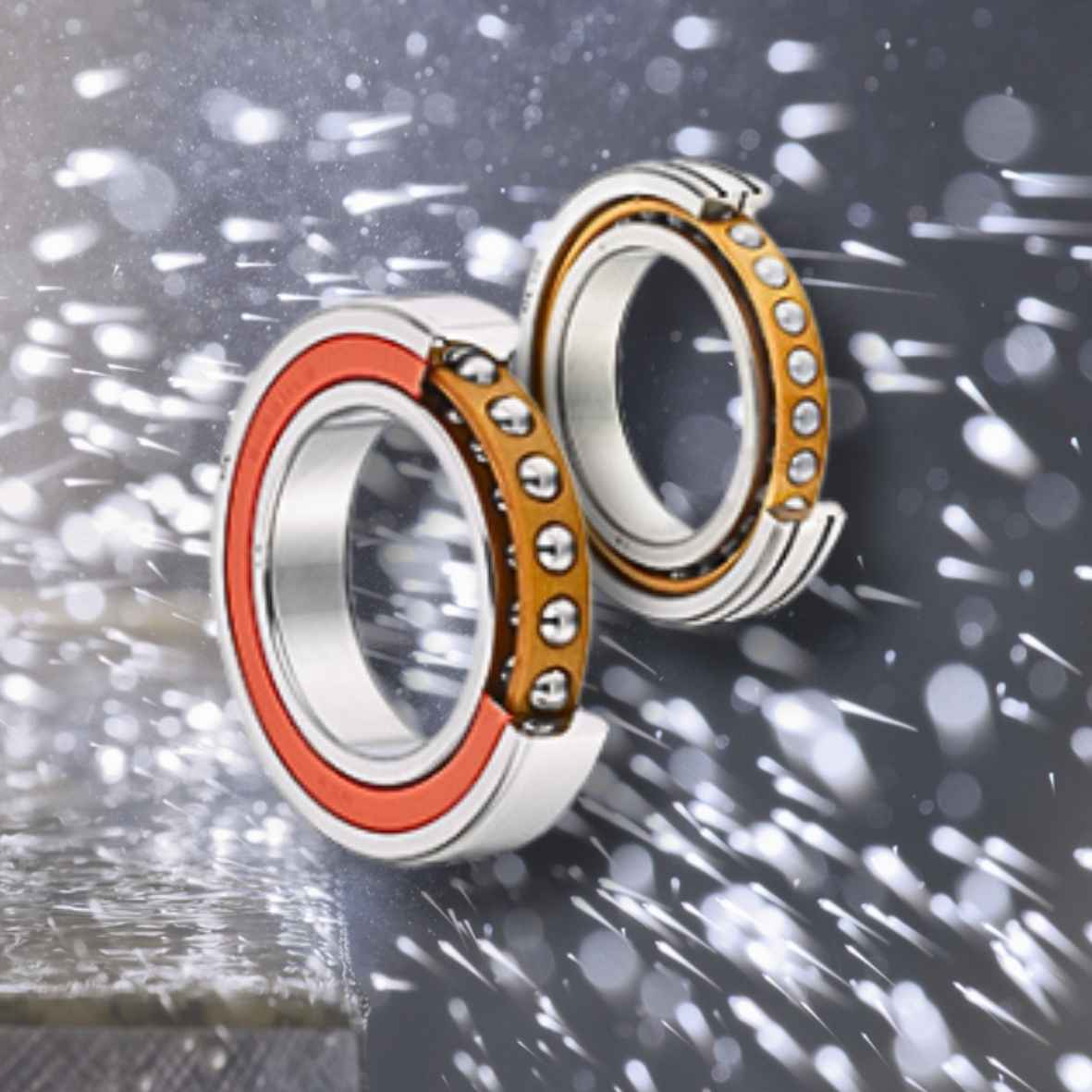

2. Paarige Spindellagersätze / universell kombinierbare Präzisionslager
Ideal, wenn nicht nur ein Einzellager, sondern ein kompletter, abgestimmter Lagersatz für O-, X- oder Tandem-Anordnung benötigt wird.
3. Lager für Kugelumlaufspindeln / BSB- oder BSF-Lager
Für spielfreie Positionierung der X-, Y- und Z-Achsen – passend für Vorschubspindeln in CNC-Maschinen und Bearbeitungszentren.
Unsicher, welches Lager zu deiner CNC-Spindel passt?
Dann bestelle nicht auf Verdacht. Wenn deine Maschine unruhig läuft, die Spindel warm wird oder die Oberflächenqualität nachlässt, sollte der verbaute Lagersatz sauber geprüft werden.
Bei kugellager-profis.de findest du passende Präzisionslager für CNC-Fräsen, Bearbeitungszentren, Kugelumlaufspindeln und Servomotoren – mit Fokus auf Markenqualität, technischer Passgenauigkeit und schneller Verfügbarkeit.
Jetzt passende Spindellager und Präzisionslager finden.
