Nadelbüchse

Was Nadelbüchsen auszeichnet

Nadelbüchsen sind besonders kompakte Nadellager mit dünnwandigem Außenring. Sie werden eingesetzt, wenn hohe radiale Kräfte aufgenommen werden müssen, aber nur wenig Einbauraum zur Verfügung steht. Durch die schlanken Nadeln erreichen Nadelbüchsen trotz geringer Bauhöhe eine hohe Tragfähigkeit. Typisch sind Anwendungen in Getrieben, Maschinen, Werkzeugen, Landmaschinen, Elektrowerkzeugen und vielen kompakten Lagerstellen der Antriebstechnik.

Hohe radiale Tragfähigkeit bei kompakter Bauform

Der große Vorteil von Nadelbüchsen liegt in ihrer geringen radialen Bauhöhe. Sie können direkt in eine Gehäusebohrung eingepresst werden und benötigen dadurch wenig Platz. Gleichzeitig übertragen die Nadeln hohe radiale Belastungen über eine große Kontaktfläche. Für axiale Kräfte sind klassische Nadelbüchsen dagegen nicht ausgelegt. Wenn zusätzlich axiale Belastungen auftreten, sollte die Lagerstelle mit einer passenden axialen Lagerung ergänzt werden.

Nadelbüchse oder Nadelhülse – wo liegt der Unterschied?

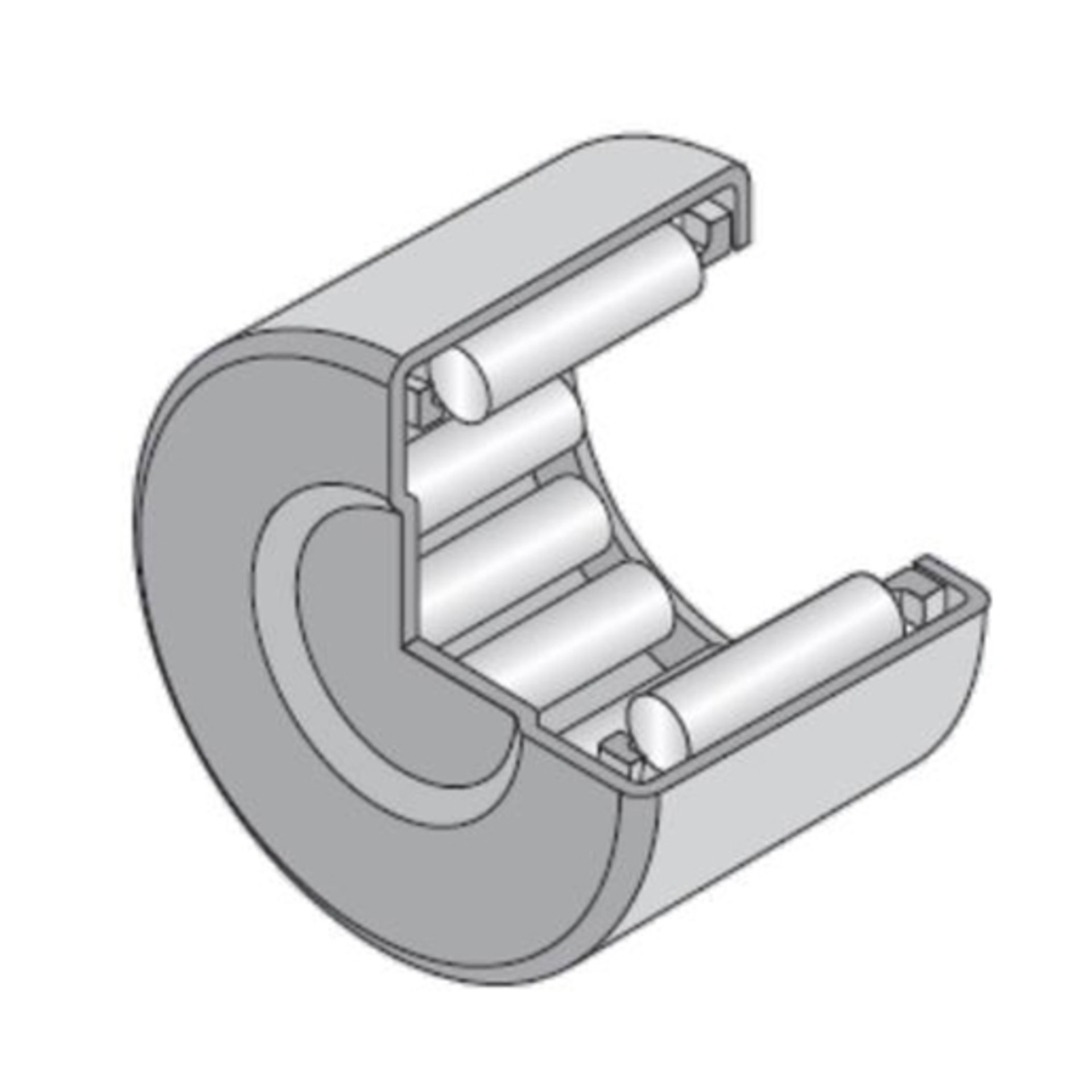

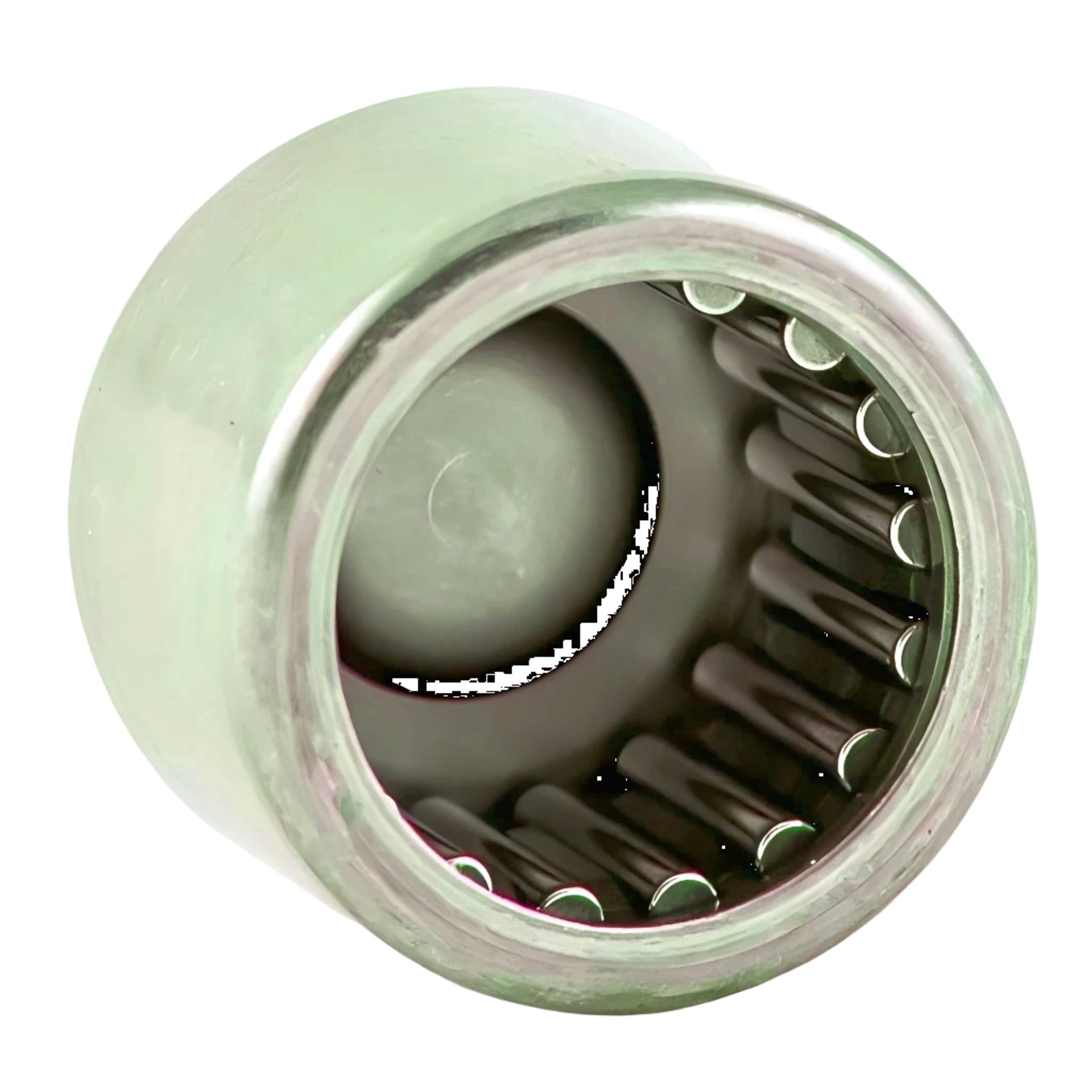

Nadelbüchsen und Nadelhülsen werden oft sehr ähnlich verwendet, unterscheiden sich aber je nach Ausführung im Aufbau. Häufig werden Nadelhülsen als offene Ausführungen eingesetzt, während Nadelbüchsen auch mit geschlossenem Boden vorkommen können. Eine geschlossene Nadelbüchse schützt die Lagerstelle auf einer Seite und kann eine kompakte Lösung für Sacklochbohrungen sein. Beim Austausch solltest du deshalb prüfen, ob die vorhandene Ausführung offen oder geschlossen ist.

HK, BK und passende Ausführung richtig prüfen

Nadelbüchsen werden häufig über Bezeichnungen wie HK oder BK gesucht. HK steht häufig für offene Nadelhülsen oder Nadelbüchsen, während BK oft auf eine einseitig geschlossene Ausführung hinweist. Nachsetzzeichen können zusätzlich Hinweise auf Abdichtung, Käfig, Schmierung oder besondere technische Varianten geben. Wenn du eine vorhandene Nadelbüchse ersetzen möchtest, solltest du deshalb immer die vollständige Bezeichnung und die Bauform vergleichen.

Welle als Laufbahn richtig beachten

Viele Nadelbüchsen besitzen keinen eigenen Innenring. Die Nadeln laufen dann direkt auf der Welle. Deshalb muss die Welle als Laufbahn geeignet sein. Wichtig sind eine passende Härte, eine saubere Oberfläche, die richtige Maßhaltigkeit und ausreichende Schmierung. Wenn die Welle nicht als Laufbahn geeignet ist, kann je nach Einbausituation ein passender Innenring erforderlich sein. Dieser Punkt ist besonders wichtig, damit die Nadelbüchse ruhig läuft und nicht vorzeitig verschleißt.

Abdichtung, Schmierung und Einpressung beachten

Bei Nadelbüchsen sind Abdichtung, Schmierung und Einpressung besonders wichtig. Je nach Ausführung können Nadelbüchsen offen, abgedichtet oder für eine bestimmte Schmierstoffversorgung vorbereitet sein. Beim Einpressen in die Gehäusebohrung muss die Form des dünnwandigen Außenrings erhalten bleiben. Eine beschädigte oder falsch eingepresste Nadelbüchse kann klemmen, unruhig laufen oder frühzeitig ausfallen. Deshalb sollten Gehäusebohrung, Passung, Schmierung und Montage sauber zur Anwendung passen.

Typische Anwendungen für Nadelbüchsen

Nadelbüchsen werden in vielen kompakten und radial belasteten Lagerstellen eingesetzt. Typische Anwendungen sind unter anderem Getriebe, Elektrowerkzeuge, Verbrennungsmotoren, Landmaschinen, Baumaschinen, Fördertechnik, Verpackungsmaschinen, Textilmaschinen, Werkstattmaschinen, Pumpen und industrielle Antriebseinheiten. Besonders sinnvoll sind sie, wenn eine hohe radiale Tragfähigkeit bei sehr geringem Einbauraum benötigt wird.

So findest du die passende Nadelbüchse

Am einfachsten findest du die richtige Nadelbüchse über die vorhandene Bezeichnung auf dem Altteil. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Innendurchmesser, Außendurchmesser und Breite. Zusätzlich solltest du prüfen, ob die Ausführung offen oder geschlossen ist und ob eine Abdichtung vorhanden ist. Auch Wellenlaufbahn, Gehäusebohrung, Schmierung, Belastung und Einbausituation sind wichtig, damit die neue Nadelbüchse technisch zur Anwendung passt.

Qualität für kompakte Lagerstellen und Reparatur

Bei Kugellager-Profis findest du Nadelbüchsen für Anwendungen in Maschinenbau, Antriebstechnik, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Hersteller oder technischer Ausführung suchen. So findest du schneller das passende Ersatzlager für kompakte Lagerstellen, Getriebe, Werkzeuge, Maschinen oder andere technische Anwendungen.

Nadelbüchsen online kaufen bei Kugellager-Profis

Wenn du Nadelbüchsen online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zur passenden Nadelbüchse gelangen. Wenn du dir bei HK, BK, offener oder geschlossener Ausführung, Wellenlaufbahn, Abdichtung oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl der richtigen Nadelbüchse.
