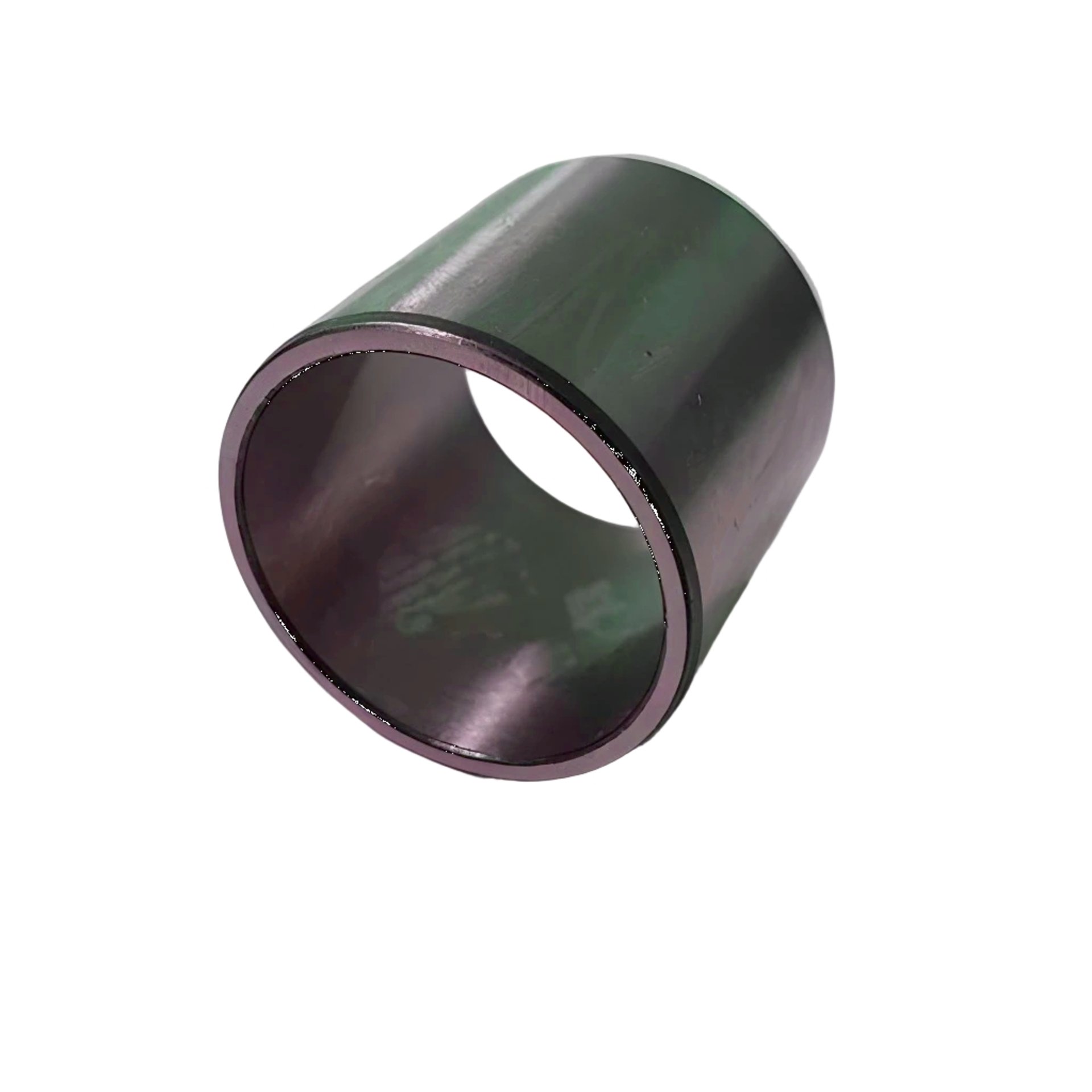

Innenringe werden eingesetzt, wenn bei Nadelkränzen, Nadelhülsen, Nadelbüchsen oder Nadellagern die Welle nicht als Laufbahn genutzt werden kann. Sie eignen sich besonders als Innenring für Nadellager, IR-Innenring mit feinbearbeiteter Laufbahn oder LR-Innenring für Anwendungen mit größeren Toleranzen. Fasen an den Stirnseiten erleichtern das Einführen und helfen dabei, Dichtlippen nicht zu beschädigen. Damit sind Innenringe ein wichtiges Zubehörteil für kompakte Nadellager-Lösungen mit definierter Laufbahnqualität.

Was Innenringe auszeichnet

Innenringe sind Zubehörteile für Wälzlager und werden besonders häufig bei Nadellagern eingesetzt. Sie bilden eine geeignete Laufbahn auf der Wellenseite, wenn die vorhandene Welle nicht direkt als Wälzlagerlaufbahn genutzt werden kann. Das ist zum Beispiel wichtig, wenn die Welle nicht ausreichend gehärtet, nicht geschliffen oder bereits verschlissen ist. Typisch sind Anwendungen mit Nadelhülsen, Nadelbüchsen, Radial-Nadellagern, Nadelkränzen, kombinierten Nadellagern und kompakten Lagerstellen in Maschinenbau, Getrieben und Antriebstechnik.

Laufbahn für Nadeln und Wälzkörper bereitstellen

Der große Vorteil eines Innenrings liegt darin, dass er eine definierte, belastbare und passende Laufbahn für die Wälzkörper bereitstellt. Bei vielen Nadellagern laufen die Nadeln direkt auf der Welle. Ist die Welle dafür nicht geeignet, übernimmt der Innenring diese Aufgabe. So kann eine Lagerstelle aufgebaut oder repariert werden, ohne dass die Welle selbst als gehärtete und geschliffene Laufbahn ausgeführt sein muss.

Innenring oder Welle als Laufbahn?

Bei Nadellagern ohne Innenring wird die Welle selbst zur Laufbahn. Dafür muss sie zur Belastung passen und eine geeignete Oberfläche besitzen. Wenn die Welle nicht hart genug, nicht maßhaltig oder nicht sauber geschliffen ist, kann ein Innenring die bessere Lösung sein. Er schützt die Welle nicht grundsätzlich vor jeder Belastung, stellt aber eine passende Laufbahn für das Lager bereit. Beim Austausch solltest du deshalb prüfen, ob das vorhandene Lager mit Innenring oder direkt auf der Welle gelaufen ist.

IR oder LR – welche Ausführung passt?

Innenringe werden häufig über Bezeichnungen wie IR oder LR gesucht. Innenringe der Baureihe IR werden häufig eingesetzt, wenn eine präzise geschliffene Laufbahn benötigt wird. Innenringe der Baureihe LR besitzen ebenfalls eine geschliffene Laufbahn, sind aber je nach Hersteller mit weiteren Toleranzen ausgeführt. Welche Ausführung passt, hängt von Lagerbauart, Genauigkeit, Belastung, Drehzahl und vorhandener Einbausituation ab.

Breitere Innenringe für axiale Verschiebung

In manchen Lagerstellen werden breitere Innenringe benötigt. Sie können sinnvoll sein, wenn größere axiale Verschiebungen der Welle gegenüber dem Gehäuse zugelassen werden müssen. Das kommt zum Beispiel bei bestimmten Nadellagern oder kombinierten Lagerstellen vor. Ein zu kurzer Innenring kann dazu führen, dass die Wälzkörper nicht sauber auf der Laufbahn laufen. Deshalb solltest du beim Austausch nicht nur den Durchmesser, sondern auch die Innenringbreite genau prüfen.

Maße, Laufbahnqualität und Kanten beachten

Bei Innenringen sind die passenden Maße besonders wichtig. Entscheidend sind Innendurchmesser, Außendurchmesser und Breite. Zusätzlich solltest du auf Laufbahnqualität, Fasen, Kanten, Härte und Oberflächengüte achten. Der Innenring muss zur Welle und zum verwendeten Lager passen. Wenn Durchmesser, Breite oder Laufbahn nicht stimmen, kann das Lager unruhig laufen, zu viel Spiel haben oder vorzeitig verschleißen.

Kombination mit Nadelhülsen, Nadelbüchsen und Nadellagern

Innenringe werden besonders häufig mit Nadelhülsen, Nadelbüchsen, Radial-Nadellagern, Radial-Nadelkränzen und kombinierten Nadellagern eingesetzt. Sie sind dann wichtig, wenn der Nadellagerteil eine geeignete Laufbahn auf der Wellenseite benötigt. Bei der Auswahl solltest du immer prüfen, ob Lager und Innenring zusammengehören und ob der Innenring zur vorhandenen Welle passt. Ein optisch ähnlicher Ring ist nicht automatisch technisch austauschbar.

Montage, Sitz und Schmierung richtig prüfen

Ein Innenring muss sauber auf der Welle sitzen und zur Passung der Lagerstelle passen. Je nach Anwendung wird er aufgepresst, erwärmt montiert oder mit einer geeigneten Passung aufgebracht. Zusätzlich muss die Schmierung zur Lagerbauart und zur Belastung passen. Wenn der Innenring nicht fest genug sitzt, kann er sich auf der Welle bewegen. Wenn er zu stark verspannt wird oder die Schmierung nicht ausreicht, kann es zu Wärmeentwicklung, Geräuschen oder Verschleiß kommen.

Typische Anwendungen für Innenringe

Innenringe werden in vielen kompakten und radial belasteten Lagerstellen eingesetzt. Typische Einsatzbereiche sind unter anderem Nadellager, Nadelhülsen, Nadelbüchsen, Nadelkränze, Getriebe, Elektrowerkzeuge, Landmaschinen, Baumaschinen, Fördertechnik, Werkstattmaschinen, Pumpen, Verpackungsmaschinen und industrielle Instandhaltung. Besonders sinnvoll sind sie, wenn eine Welle nicht direkt als Laufbahn für ein Nadellager genutzt werden soll oder genutzt werden kann.

So findest du den passenden Innenring

Am einfachsten findest du den richtigen Innenring über die vorhandene Bezeichnung auf dem Altteil oder über die Bezeichnung des dazugehörigen Nadellagers. Wenn keine Bezeichnung mehr lesbar ist, helfen die wichtigsten Maße weiter: Innendurchmesser, Außendurchmesser und Breite. Zusätzlich solltest du prüfen, ob ein IR- oder LR-Innenring benötigt wird und ob die Breite zur vorhandenen Lagerstelle passt. Auch Welle, Passung, Schmierung, Laufbahnqualität und Belastung sind wichtig, damit der neue Innenring technisch zur Anwendung passt.

Qualität für Nadellager, Laufbahnen und Reparatur

Bei Kugellager-Profis findest du Innenringe für Anwendungen in Maschinenbau, Antriebstechnik, Fördertechnik, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Lagerbauart, Hersteller oder technischer Ausführung suchen. So findest du schneller den passenden Innenring für Nadellager, Nadelhülsen, Nadelbüchsen oder andere kompakte Lagerstellen.

Innenringe online kaufen bei Kugellager-Profis

Wenn du Innenringe online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zum passenden Innenring gelangen. Wenn du dir bei IR, LR, Innendurchmesser, Außendurchmesser, Breite, Laufbahnqualität, Nadellager oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl des richtigen Innenrings.
