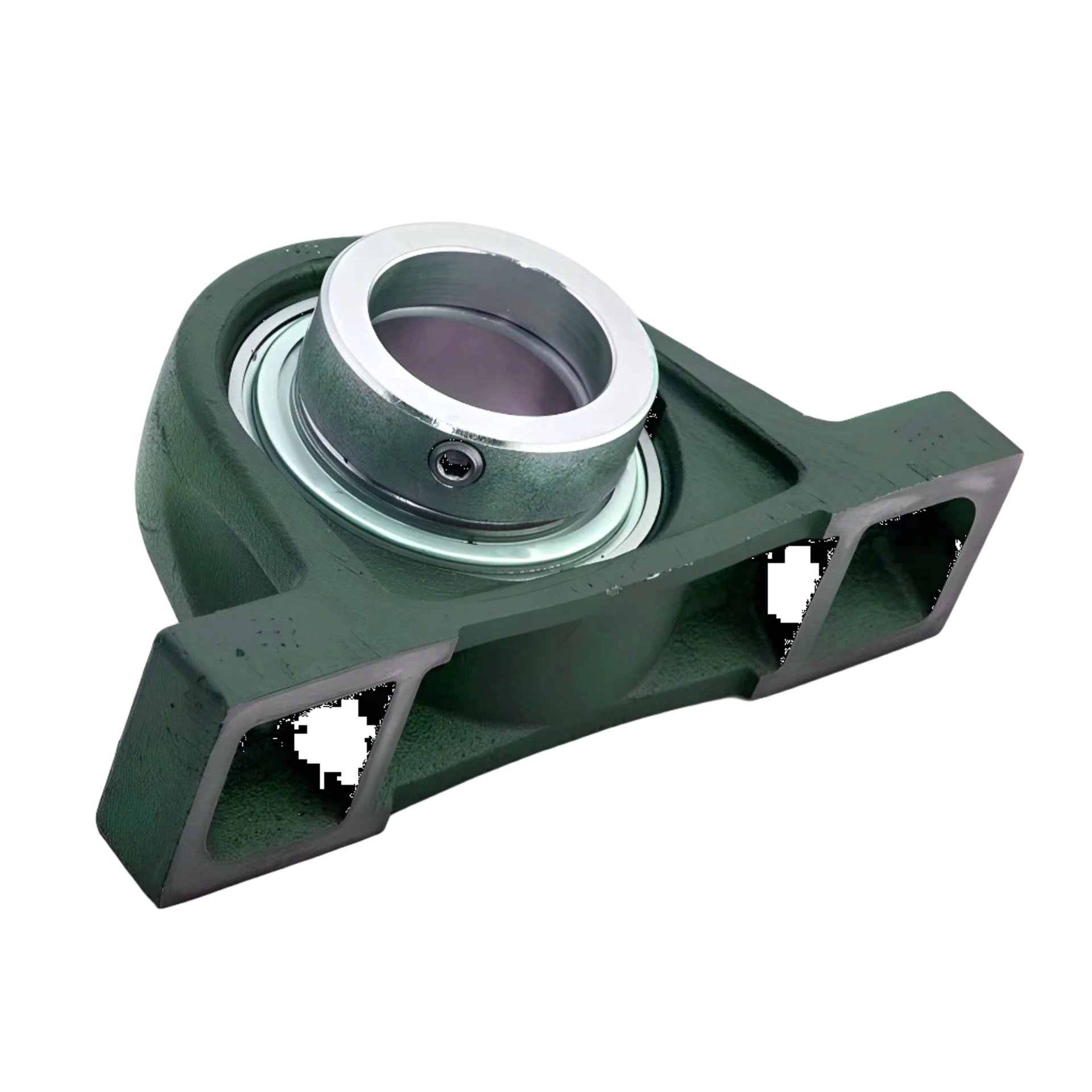

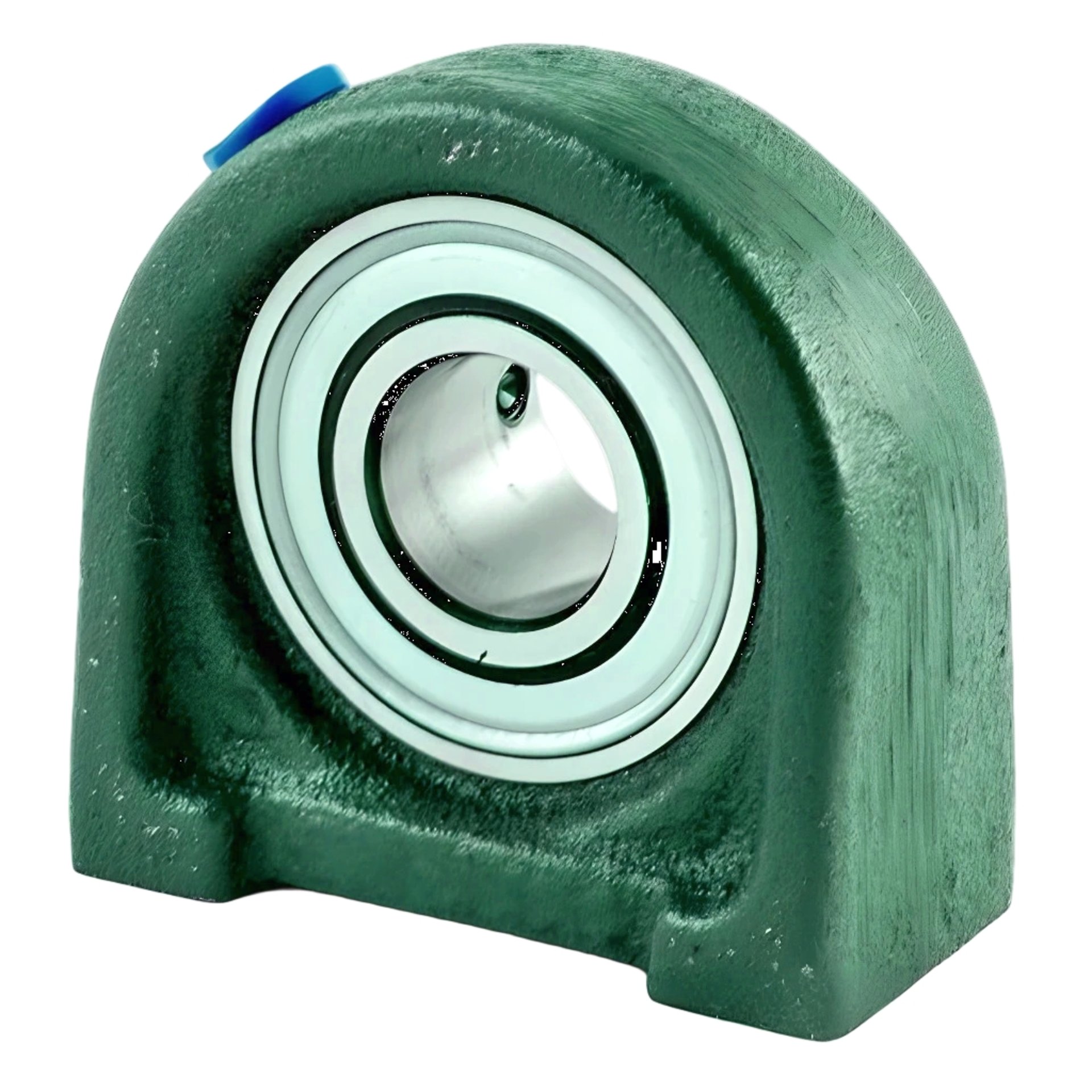

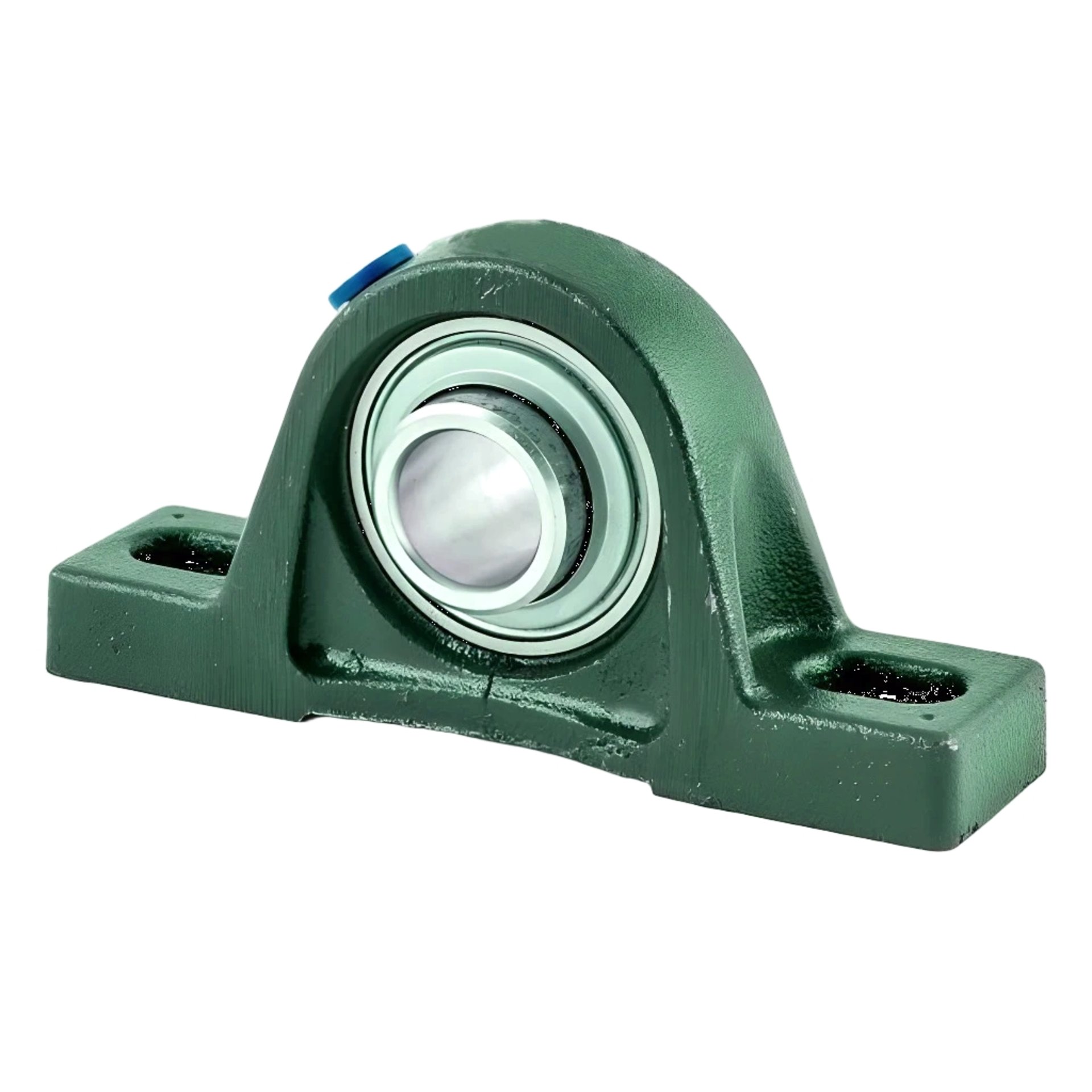

Stehlagergehäuse-Einheiten sind montagefertige Lagerlösungen für Maschinen, Anlagen und Geräte. Sie eignen sich besonders als Stehlagergehäuse-Einheit für Maschinenbau, montagefertige Stehlagereinheit oder Stehlagergehäuse mit Spannlager für schnelle Montage. Die Einheiten bestehen aus Grauguss- oder Stahlblechgehäusen, in die passende Spannlager integriert sind. Gehäuse und Lager sind aufeinander abgestimmt, wodurch Funktion und Sicherheit auch bei anspruchsvollen Betriebsbedingungen gewährleistet werden. Je nach Ausführung werden sie mit langem oder kurzem Fuß an der Anschlusskonstruktion befestigt.

Was Stehlagergehäuse-Einheiten auszeichnet

Stehlagergehäuse-Einheiten sind montagefertige Lagerlösungen für Wellen, die auf einer Grundfläche befestigt werden. Sie bestehen in der Regel aus einem Stehlagergehäuse und einem bereits eingesetzten Lagereinsatz, häufig einem Spannlager. Dadurch lassen sie sich schnell montieren und eignen sich besonders für robuste Lagerstellen in Fördertechnik, Rollenbahnen, Lüftern, Landmaschinen, Baumaschinen, Verpackungsmaschinen und industrieller Instandhaltung.

Gehäuse und Lager als komplette Einheit

Der große Vorteil einer Stehlagergehäuse-Einheit liegt darin, dass Gehäuse und Lager bereits aufeinander abgestimmt sind. Das Gehäuse wird auf einer ebenen Fläche verschraubt, während der Lagereinsatz die Welle führt und die auftretenden Kräfte aufnimmt. Im Vergleich zu einem losen Stehlagergehäuse ist die Einheit bereits komplett aufgebaut. Wenn du ein vorhandenes Bauteil ersetzen möchtest, solltest du deshalb prüfen, ob nur der Lagereinsatz, nur das Gehäuse oder die vollständige Stehlagergehäuse-Einheit benötigt wird.

Ausgleich von statischen Fluchtungsfehlern

Viele Stehlagergehäuse-Einheiten sind so aufgebaut, dass der Lagereinsatz eine sphärische Außenfläche besitzt und sich in der Gehäusebohrung ausrichten kann. Dadurch lassen sich leichte statische Fluchtungsfehler der Welle ausgleichen. Das ist besonders praktisch, wenn die Lagerstelle nicht vollkommen exakt ausgerichtet ist oder wenn einfache Montage und zuverlässiger Lauf wichtig sind. Wichtig ist trotzdem, dass Welle, Befestigungsfläche und Gehäuse sauber zur Anwendung passen.

Gewindestifte, Exzenterspannring oder Spannhülse?

Der Lagereinsatz einer Stehlagergehäuse-Einheit kann auf unterschiedliche Weise auf der Welle befestigt werden. Häufige Ausführungen arbeiten mit Gewindestiften, Exzenterspannring oder Spannhülse. Lager mit Gewindestiften lassen sich schnell fixieren und sind in vielen Standardanwendungen verbreitet. Exzenterspannringe werden häufig bei einfachen rotierenden Lagerstellen eingesetzt. Ausführungen mit Spannhülse können eine gleichmäßigere Befestigung auf der Welle ermöglichen. Welche Variante passt, hängt von Drehzahl, Belastung, Drehrichtung und Einbausituation ab.

UCP, SY, RASE und Bauformen richtig einordnen

Stehlagergehäuse-Einheiten werden häufig über Bezeichnungen wie UCP, SY, RASE oder herstellerspezifische Varianten gesucht. Diese Bezeichnungen können Hinweise auf Bauform, Gehäusegröße, Wellenmaß, Lagereinsatz und Befestigung geben. Beim Austausch solltest du deshalb nicht nur den Wellendurchmesser vergleichen, sondern auch Gehäuseabmessungen, Fußbefestigung, Bauhöhe und vorhandenen Lagereinsatz prüfen. Ein optisch ähnliches Stehlager passt nicht automatisch in jede Konstruktion.

Material, Abdichtung und Schmierung beachten

Stehlagergehäuse-Einheiten gibt es je nach Anwendung mit Gehäusen aus Grauguss, Stahlblech, Edelstahl, Kunststoff oder weiteren Werkstoffen. Für robuste Standardanwendungen werden häufig Graugussgehäuse verwendet. In feuchten Bereichen, bei Reinigung oder korrosiver Umgebung können Edelstahl- oder korrosionsbeständige Ausführungen sinnvoll sein. Zusätzlich solltest du auf Abdichtung, Schmiermöglichkeit, Schmiernippel, Schutzkappen und die Umgebungsbedingungen achten. Gerade bei Staub, Schmutz, Feuchtigkeit oder Außenanwendungen kann die richtige Ausführung entscheidend für die Lebensdauer der Lagerstelle sein.

Typische Anwendungen für Stehlagergehäuse-Einheiten

Stehlagergehäuse-Einheiten werden in vielen Lagerstellen eingesetzt, bei denen Wellen einfach und sicher auf einer Grundfläche gelagert werden müssen. Typische Einsatzbereiche sind unter anderem Förderanlagen, Rollenbahnen, Lüfter, Gebläse, Landmaschinen, Baumaschinen, Verpackungsmaschinen, Holzbearbeitungsmaschinen, Waschanlagen, Maschinenbau und industrielle Instandhaltung. Besonders sinnvoll sind sie, wenn eine robuste, vormontierte und gut austauschbare Wellenlagerung benötigt wird.

So findest du die passende Stehlagergehäuse-Einheit

Am einfachsten findest du die richtige Stehlagergehäuse-Einheit über die vorhandene Bezeichnung auf dem Gehäuse oder Lagereinsatz. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Wellendurchmesser, Befestigungsabstand, Fußbreite, Bauhöhe, Gesamtlänge und die vorhandene Befestigungsart des Lagers auf der Welle. Zusätzlich solltest du prüfen, ob Gewindestifte, Exzenterspannring oder Spannhülse benötigt werden und ob Material, Abdichtung und Schmierung zur Anwendung passen.

Qualität für Wellenlagerungen, Maschinenbau und Reparatur

Bei Kugellager-Profis findest du Stehlagergehäuse-Einheiten für Anwendungen in Maschinenbau, Antriebstechnik, Fördertechnik, Landwirtschaft, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Bauform, Wellenmaß oder Hersteller suchen. So findest du schneller die passende Stehlagergehäuse-Einheit für Wellen, Rollenbahnen, Förderanlagen oder andere technische Anwendungen.

Stehlagergehäuse-Einheiten online kaufen bei Kugellager-Profis

Wenn du Stehlagergehäuse-Einheiten online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen, Bauformen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zur passenden Einheit gelangen. Wenn du dir bei UCP, SY, RASE, Wellendurchmesser, Lagereinsatz, Befestigungsmaß, Abdichtung oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl der richtigen Stehlagergehäuse-Einheit.
