Nadel-Axial-Kugellager

Was Nadel-Axial-Kugellager auszeichnet

Nadel-Axial-Kugellager sind kombinierte Wälzlager für Lagerstellen, bei denen radiale und axiale Kräfte in einer kompakten Bauform aufgenommen werden müssen. Der radiale Teil arbeitet mit Nadeln und kann hohe radiale Belastungen bei geringer Bauhöhe tragen. Der axiale Teil ist als Kugellager ausgeführt und übernimmt Kräfte in Richtung der Welle. Dadurch eignen sich Nadel-Axial-Kugellager besonders für Anwendungen, bei denen wenig Einbauraum vorhanden ist und trotzdem beide Belastungsrichtungen abgestützt werden müssen.

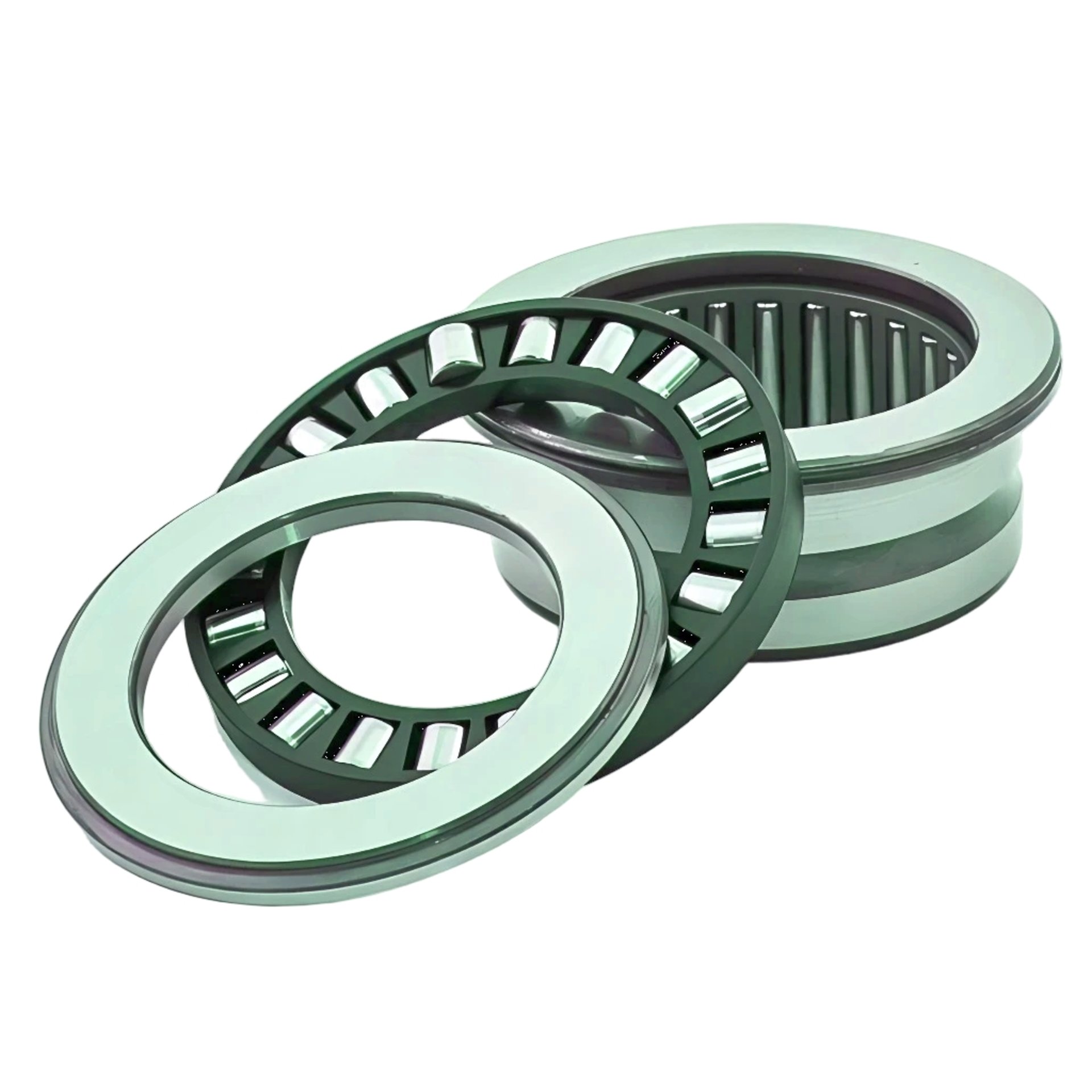

Radiale Nadellagerung und axiale Kugellagerung kombiniert

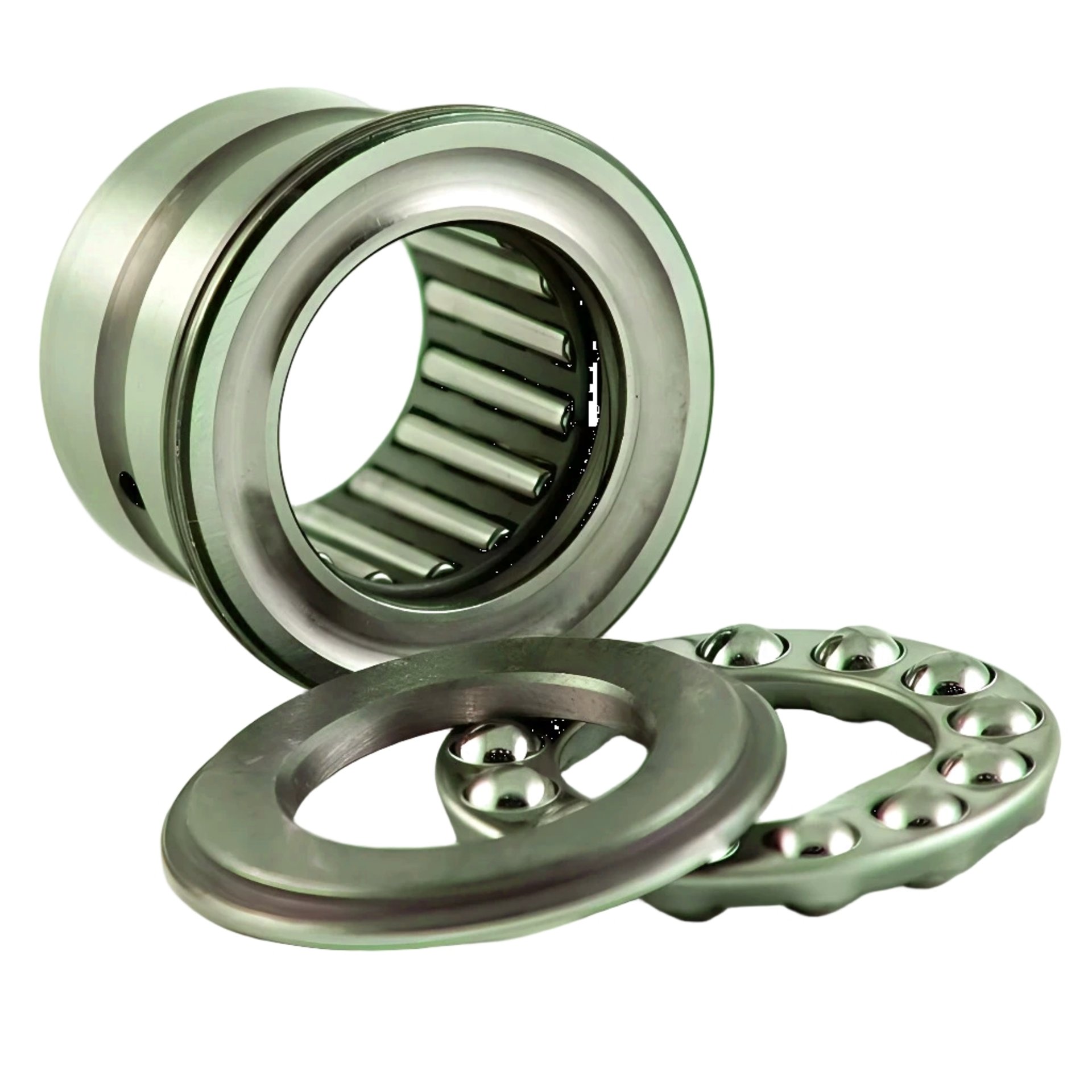

Der große Vorteil von Nadel-Axial-Kugellagern liegt in der Kombination zweier Lagerfunktionen. Die Nadeln übernehmen die radiale Belastung quer zur Welle. Der Kugellagerteil stützt zusätzlich axiale Kräfte ab. Dadurch kann eine Lagerstelle kompakter aufgebaut werden, als wenn Radiallager und Axiallager getrennt verbaut werden müssten. Besonders interessant ist diese Bauform bei kurzen Wellenabschnitten, engen Gehäusen oder Maschinenkonstruktionen, in denen Bauraum gespart werden soll.

NKX und NKX..-Z richtig einordnen

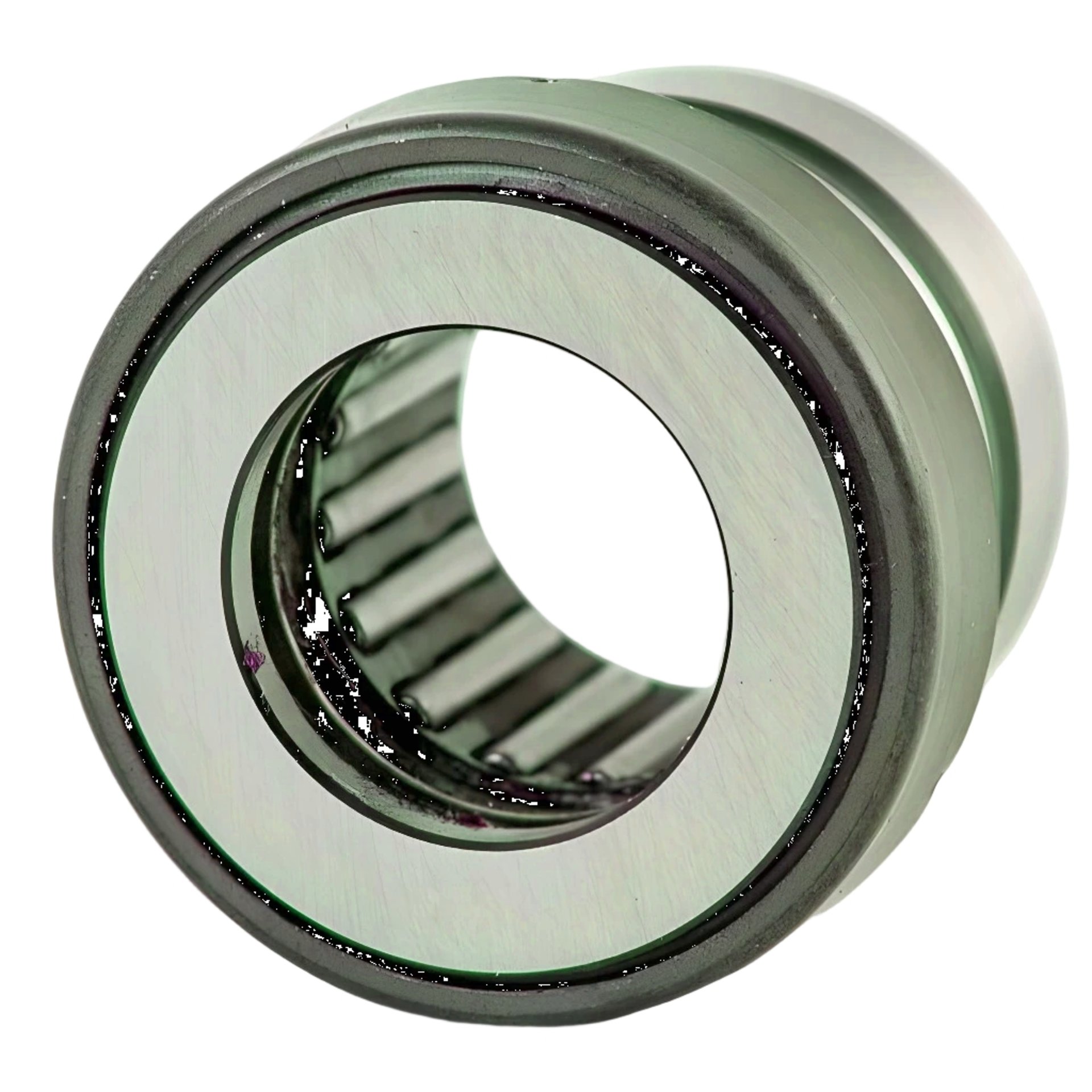

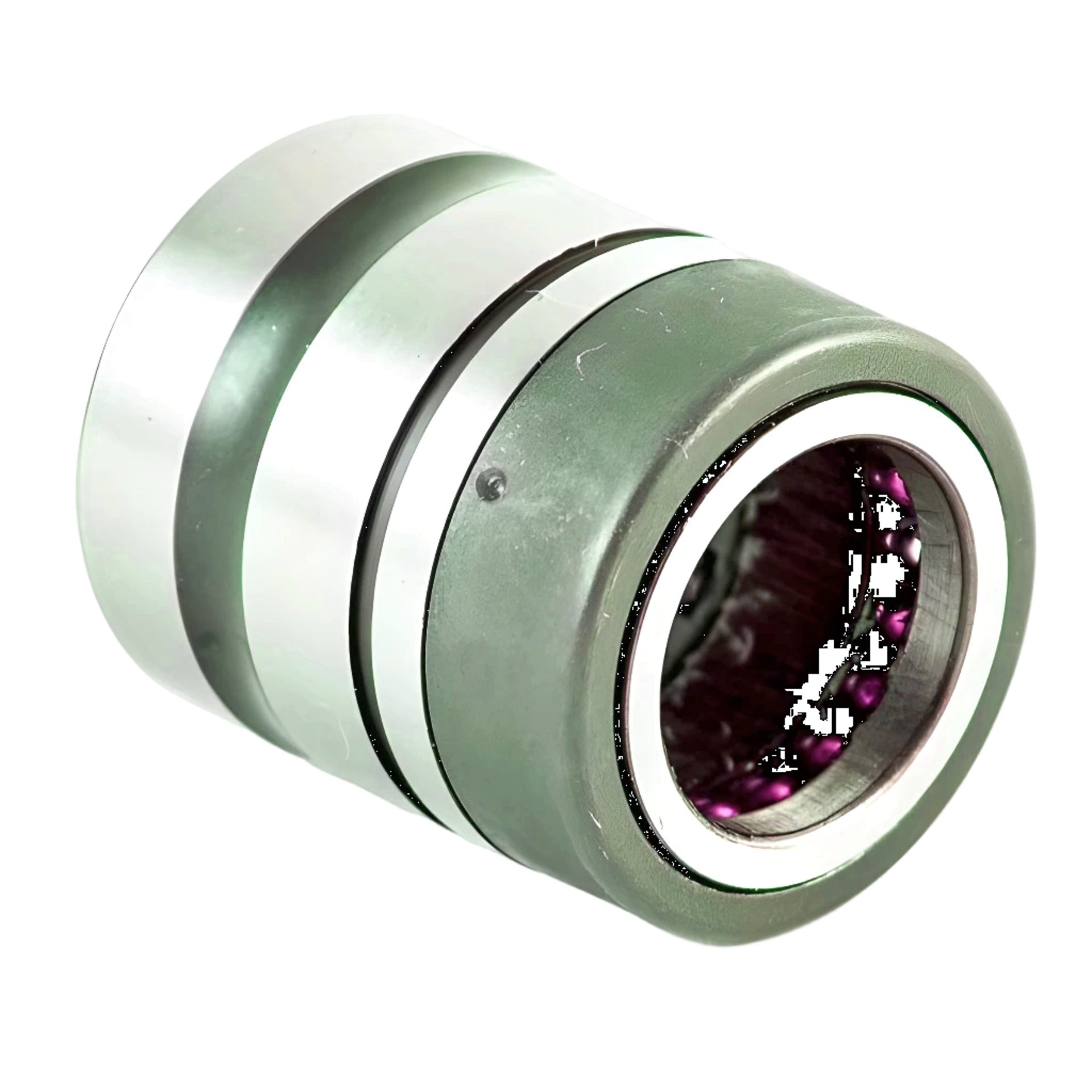

Nadel-Axial-Kugellager werden häufig über Bezeichnungen wie NKX oder NKX..-Z gesucht. Die Baureihe NKX steht für eine Kombination aus Nadellager und axialem Kugellagerteil. Ausführungen mit dem Zusatz Z besitzen je nach Hersteller eine Schutzkappe oder Abdeckung, die den Axialteil zusammenhält. Beim Austausch solltest du deshalb nicht nur die Grundbezeichnung vergleichen, sondern immer die vollständige Lagerbezeichnung mit allen Nachsetzzeichen prüfen.

Innenring, Welle und Laufbahn beachten

Viele Nadel-Axial-Kugellager werden ohne Innenring eingesetzt. Dann laufen die Nadeln direkt auf der Welle. In diesem Fall muss die Welle als Laufbahn geeignet sein. Wichtig sind eine passende Härte, saubere Oberfläche, Maßhaltigkeit und ausreichende Schmierung. Wenn die Welle nicht als Laufbahn geeignet ist, kann je nach Einbausituation ein passender Innenring erforderlich sein. Dieser Punkt ist entscheidend, damit der Nadellagerteil ruhig läuft und nicht vorzeitig verschleißt.

Axialteil, Schmierung und Einbaurichtung prüfen

Bei Nadel-Axial-Kugellagern solltest du besonders auf den axialen Kugellagerteil achten. Er muss zur Belastungsrichtung, zur Anschlusskonstruktion und zur vorhandenen Schmierung passen. Auch die Einbaurichtung ist wichtig, damit die axialen Kräfte korrekt aufgenommen werden. Werden Lagerteile vertauscht oder falsch montiert, kann es zu erhöhter Reibung, Wärmeentwicklung, Geräuschen oder vorzeitigem Verschleiß kommen. Deshalb sollte die vorhandene Lageranordnung vor dem Austausch genau geprüft werden.

Unterschied zu Axial-Nadellagern und Radial-Nadellagern

Ein Radial-Nadellager nimmt hauptsächlich radiale Kräfte auf. Ein Axial-Nadellager ist dagegen für Kräfte in Richtung der Welle ausgelegt. Ein Nadel-Axial-Kugellager kombiniert beide Funktionen in einer Lagereinheit. Dadurch ist es besonders dann interessant, wenn radiale Belastung und axiale Abstützung gleichzeitig benötigt werden. Wenn jedoch sehr hohe axiale Kräfte oder besondere Genauigkeitsanforderungen auftreten, sollte geprüft werden, ob eine andere Lagerkombination technisch besser passt.

Typische Anwendungen für Nadel-Axial-Kugellager

Nadel-Axial-Kugellager werden häufig in kompakten Lagerstellen eingesetzt, bei denen radiale und axiale Kräfte zusammen auftreten. Typische Anwendungen sind unter anderem Getriebe, Werkzeugmaschinen, Maschinenachsen, Verstelleinheiten, Antriebseinheiten, Elektrowerkzeuge, Landmaschinen, Verpackungsmaschinen, Fördertechnik und industrielle Instandhaltung. Besonders sinnvoll sind sie, wenn wenig Bauraum vorhanden ist und eine kombinierte Lagerfunktion benötigt wird.

So findest du das passende Nadel-Axial-Kugellager

Am einfachsten findest du das richtige Nadel-Axial-Kugellager über die vollständige Bezeichnung auf dem Altteil. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Innendurchmesser, Außendurchmesser und Breite. Zusätzlich solltest du prüfen, ob eine Ausführung mit Schutzkappe benötigt wird und ob ein Innenring vorhanden ist oder separat erforderlich sein kann. Auch Schmierung, Belastungsrichtung, Drehzahl, Einbauraum und Anschlussflächen sind wichtig, damit das neue Lager technisch zur Anwendung passt.

Qualität für kompakte Lagerstellen und Antriebstechnik

Bei Kugellager-Profis findest du Nadel-Axial-Kugellager für Anwendungen in Maschinenbau, Antriebstechnik, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Hersteller oder technischer Ausführung suchen. So findest du schneller das passende Ersatzlager für kompakte Lagerstellen, Getriebe, Maschinenachsen oder andere technische Anwendungen mit kombinierten Belastungen.

Nadel-Axial-Kugellager online kaufen bei Kugellager-Profis

Wenn du Nadel-Axial-Kugellager online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zum passenden Lager gelangen. Wenn du dir bei NKX, NKX..-Z, Innenring, Schutzkappe, Schmierung, Einbaurichtung oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl des richtigen Nadel-Axial-Kugellagers.
