Gelenklager

Was Gelenklager auszeichnet

Gelenklager sind Lager für bewegliche Verbindungen, bei denen Schwenkbewegungen, Kippbewegungen oder Ausgleichsbewegungen zwischen zwei Bauteilen auftreten. Im Gegensatz zu klassischen Wälzlagern arbeiten Gelenklager nicht mit Kugeln oder Rollen, sondern mit Gleitflächen. Dadurch können sie Winkelbewegungen aufnehmen und leichte Ausrichtungsfehler zwischen Welle, Bolzen, Gehäuse oder Anschlusskonstruktion ausgleichen. Typisch sind Anwendungen in Hydraulikzylindern, Gestängen, Landmaschinen, Baumaschinen, Fördertechnik und vielen bewegten Lagerstellen im Maschinenbau.

Bewegliche Lagerung statt rotierender Wellenlagerung

Der große Vorteil von Gelenklagern liegt in ihrer Fähigkeit, Bewegungen in mehreren Richtungen zuzulassen. Sie eignen sich besonders für Lagerstellen, bei denen kein dauerhaft gleichmäßiger Rundlauf erforderlich ist, sondern eine robuste Verbindung mit Schwenkbewegung oder Winkelbewegung. Gelenklager können je nach Bauart radiale Belastungen, axiale Belastungen oder kombinierte Belastungen aufnehmen. Welche Ausführung passt, hängt davon ab, wie die Kraft in der Anwendung wirkt und wie stark sich die Verbindung bewegen muss.

Radial-Gelenklager, Axial-Gelenklager oder Schräg-Gelenklager?

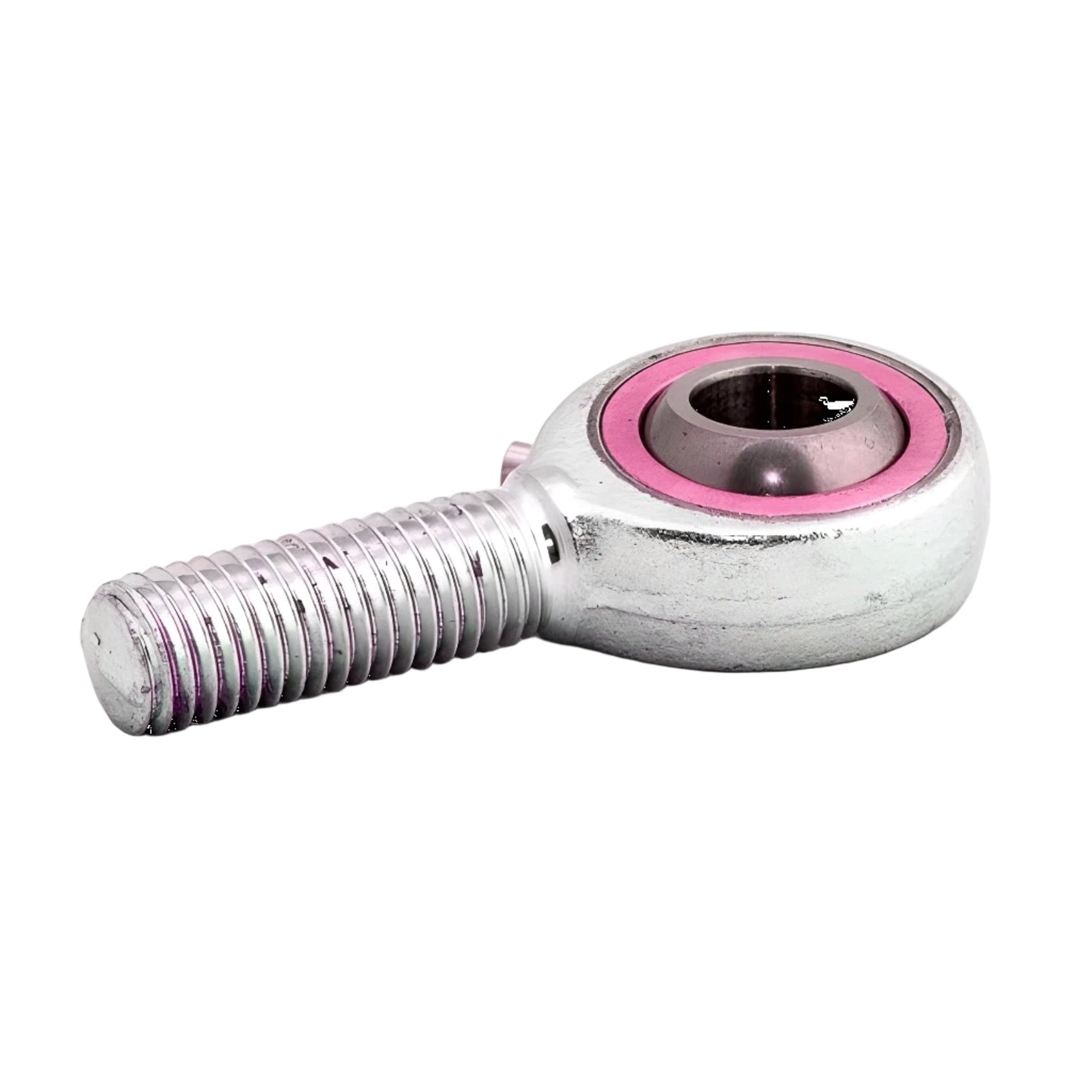

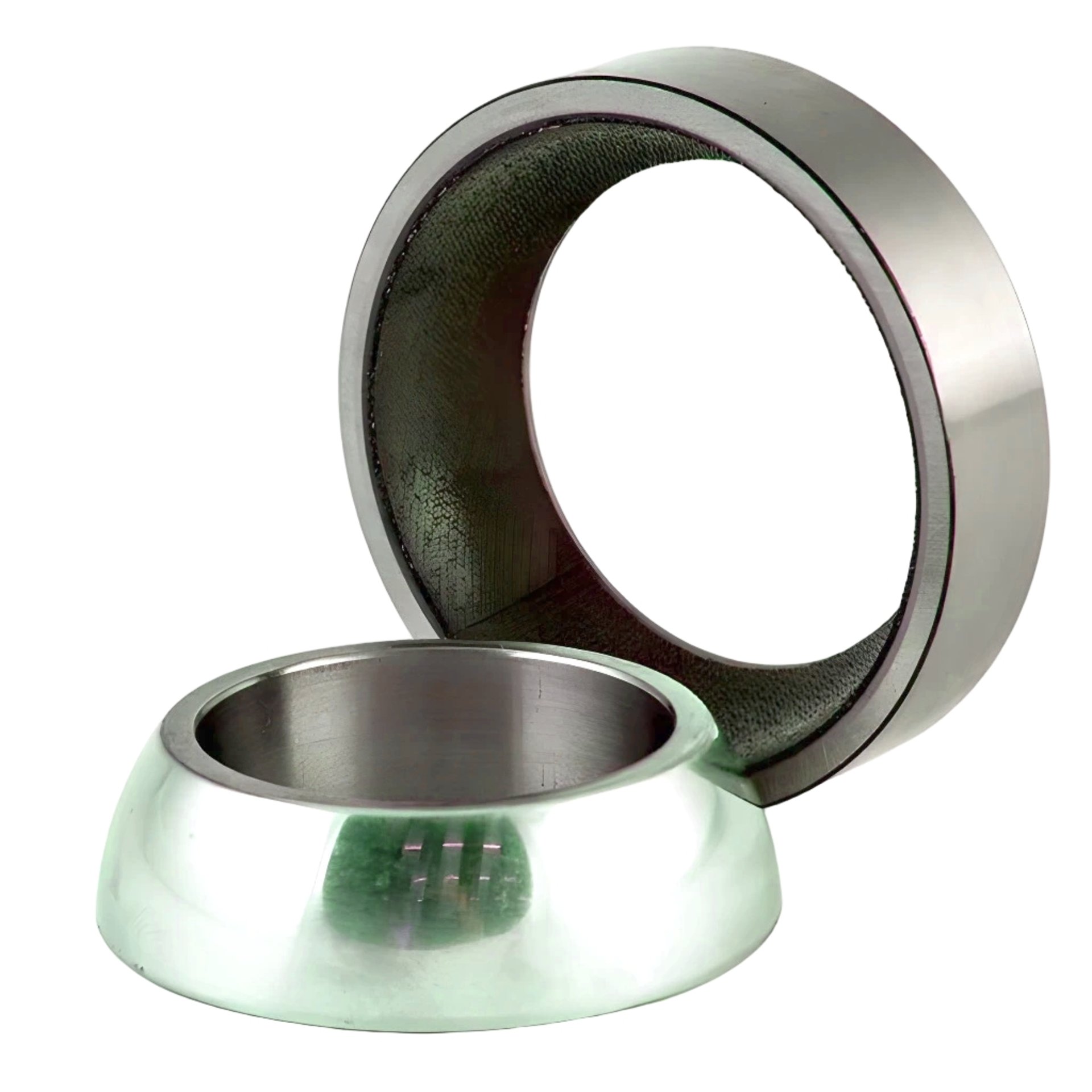

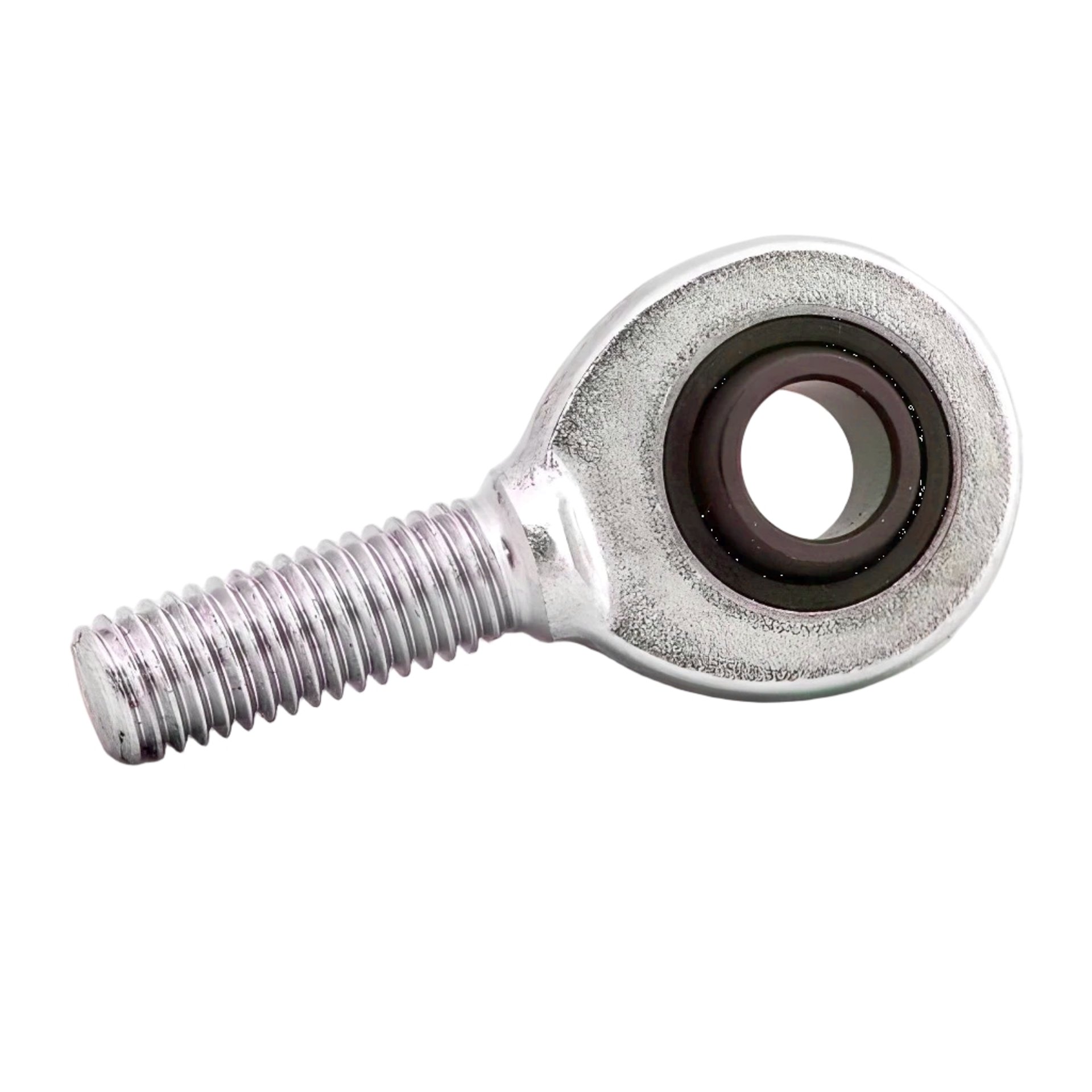

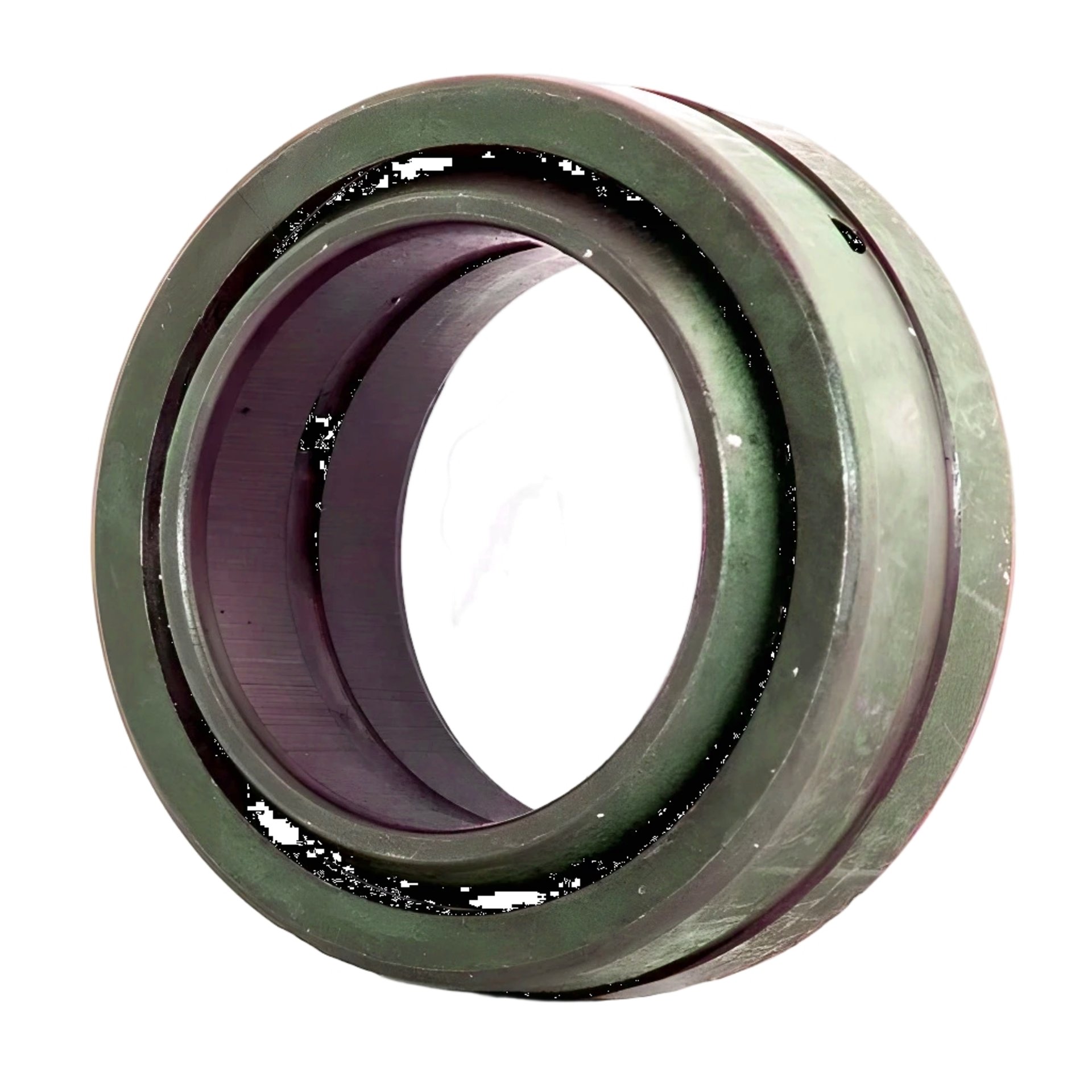

Gelenklager gibt es in unterschiedlichen Bauformen. Radial-Gelenklager nehmen vor allem radiale Kräfte auf und werden häufig bei Bolzenlagerungen, Gestängen und Zylinderanschlüssen eingesetzt. Axial-Gelenklager sind für Kräfte in Richtung der Achse ausgelegt. Schräg-Gelenklager können je nach Ausführung kombinierte Belastungen aufnehmen. Zusätzlich gibt es Gelenkköpfe, bei denen das Gelenklager bereits in einem Gehäuse mit Innen- oder Außengewinde sitzt. Beim Austausch solltest du deshalb zuerst prüfen, welche Bauform tatsächlich verbaut ist.

Wartungspflichtig oder wartungsfrei?

Bei Gelenklagern ist die Frage der Wartung besonders wichtig. Wartungspflichtige Gelenklager besitzen häufig Gleitpaarungen wie Stahl/Stahl oder Stahl/Bronze und müssen je nach Einsatz regelmäßig geschmiert werden. Wartungsfreie Ausführungen verwenden spezielle Gleitschichten, zum Beispiel auf PTFE-Basis, und kommen je nach Bauart ohne regelmäßige Nachschmierung aus. Welche Variante besser passt, hängt von Belastung, Bewegung, Umgebung, Wartungsmöglichkeit und gewünschter Lebensdauer ab.

Gleitpaarung, Abdichtung und Schmierung beachten

Die Gleitpaarung beeinflusst Reibung, Verschleiß, Wartung und Belastbarkeit eines Gelenklagers. Bei hohen Belastungen, Stoßbelastungen oder wechselnden Bewegungen können robuste wartungspflichtige Ausführungen sinnvoll sein. In Anwendungen mit schwer zugänglichen Lagerstellen sind wartungsfreie Gelenklager oft praktischer. Zusätzlich solltest du prüfen, ob Abdichtungen, Schmiernuten oder Schmierbohrungen vorhanden sind. Gerade bei Staub, Schmutz, Feuchtigkeit oder Außenanwendungen kann die richtige Ausführung entscheidend für die Lebensdauer sein.

Bezeichnungen, Baureihen und Gewinde richtig prüfen

Gelenklager und Gelenkköpfe werden häufig über Bezeichnungen wie GE, GIR, GAR, SI, SA, GIHR oder herstellerspezifische Varianten gesucht. Die genaue Bezeichnung gibt Hinweise auf Bauform, Bohrung, Breite, Gleitpaarung, Abdichtung oder Gewindeausführung. Bei Gelenkköpfen ist zusätzlich wichtig, ob ein Innengewinde oder Außengewinde vorhanden ist und ob Rechtsgewinde oder Linksgewinde benötigt wird. Beim Austausch solltest du deshalb immer die vollständige Bezeichnung und die Anschlussmaße prüfen.

Typische Anwendungen für Gelenklager

Gelenklager werden in vielen Anwendungen eingesetzt, bei denen Bewegungen nicht nur rotierend, sondern schwenkend, kippend oder ausgleichend stattfinden. Typische Einsatzbereiche sind unter anderem Hydraulikzylinder, Pneumatikzylinder, Gestänge, Lenkungen, Landmaschinen, Baumaschinen, Fördertechnik, Hubanlagen, Vorrichtungen, Maschinenbau und industrielle Instandhaltung. Besonders sinnvoll sind Gelenklager, wenn eine belastbare bewegliche Verbindung mit Winkelbewegung benötigt wird.

So findest du das passende Gelenklager

Am einfachsten findest du das richtige Gelenklager über die vorhandene Bezeichnung auf dem Altteil. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Bohrungsdurchmesser, Außendurchmesser, Breite und bei Gelenkköpfen zusätzlich Gewindegröße und Gewinderichtung. Zusätzlich solltest du prüfen, ob ein wartungspflichtiges oder wartungsfreies Lager benötigt wird und welche Belastungsrichtung in der Anwendung auftritt. Auch Schmierung, Abdichtung, Umgebung und Bewegungswinkel sind wichtig, damit das neue Gelenklager technisch zur Anwendung passt.

Qualität für bewegliche Verbindungen und Reparatur

Bei Kugellager-Profis findest du Gelenklager und Gelenkköpfe für Anwendungen in Maschinenbau, Antriebstechnik, Landtechnik, Baumaschinen, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Gewinde, Hersteller oder technischer Ausführung suchen. So findest du schneller das passende Ersatzlager für Zylinder, Gestänge, bewegliche Lagerstellen oder andere technische Verbindungen.

Gelenklager online kaufen bei Kugellager-Profis

Wenn du Gelenklager online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Bauformen, Größen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zum passenden Gelenklager gelangen. Wenn du dir bei Radial-Gelenklager, Axial-Gelenklager, Gelenkkopf, Gleitpaarung, Wartung, Gewinde oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl des richtigen Gelenklagers.
