Flanschlagergehäuse-Einheiten sind montagefertige Lagerlösungen in vielen Bauformen, darunter Zwei-, Drei- und Vierlochgehäuse sowie ovale, dreieckige, runde und quadratische Ausführungen. Sie eignen sich besonders als Flanschlagergehäuse-Einheit für Pendelkugellager, montagefertige Flanschlagereinheit oder Flanschgehäuse mit Spannlager für Industrieanlagen. Die verbauten Spannlager sind oft beidseitig abgedichtet und dadurch gut gegen Staub, Schmutz und Spritzwasser geschützt. Gefertigt werden die Gehäuse je nach Ausführung aus Grauguss, Stahlguss, Sphäroguss oder Stahlblech.

Was Flanschlagergehäuse-Einheiten auszeichnet

Flanschlagergehäuse-Einheiten sind montagefertige Lagerlösungen für Wellen, die an einer Maschinenfläche, Platte oder Wand befestigt werden. Sie bestehen in der Regel aus einem Flanschgehäuse und einem bereits eingesetzten Lagereinsatz, häufig einem Spannlager. Dadurch lassen sie sich schnell montieren und eignen sich besonders für Lagerstellen in Förderanlagen, Rollenbahnen, Lüftern, Landmaschinen, Verpackungsmaschinen und industrieller Instandhaltung.

Gehäuse und Lager als komplette Flanscheinheit

Der große Vorteil einer Flanschlagergehäuse-Einheit liegt darin, dass Gehäuse und Lager bereits aufeinander abgestimmt sind. Das Flanschgehäuse wird direkt an der Konstruktion verschraubt, während der Lagereinsatz die Welle führt und die auftretenden Kräfte aufnimmt. Im Vergleich zu einem losen Flanschlagergehäuse ist die Einheit bereits komplett aufgebaut. Wenn du ein vorhandenes Bauteil ersetzen möchtest, solltest du deshalb prüfen, ob nur der Lagereinsatz, nur das Gehäuse oder die vollständige Flanschlagergehäuse-Einheit benötigt wird.

Zwei-Loch-, Drei-Loch- oder Vier-Loch-Flansch?

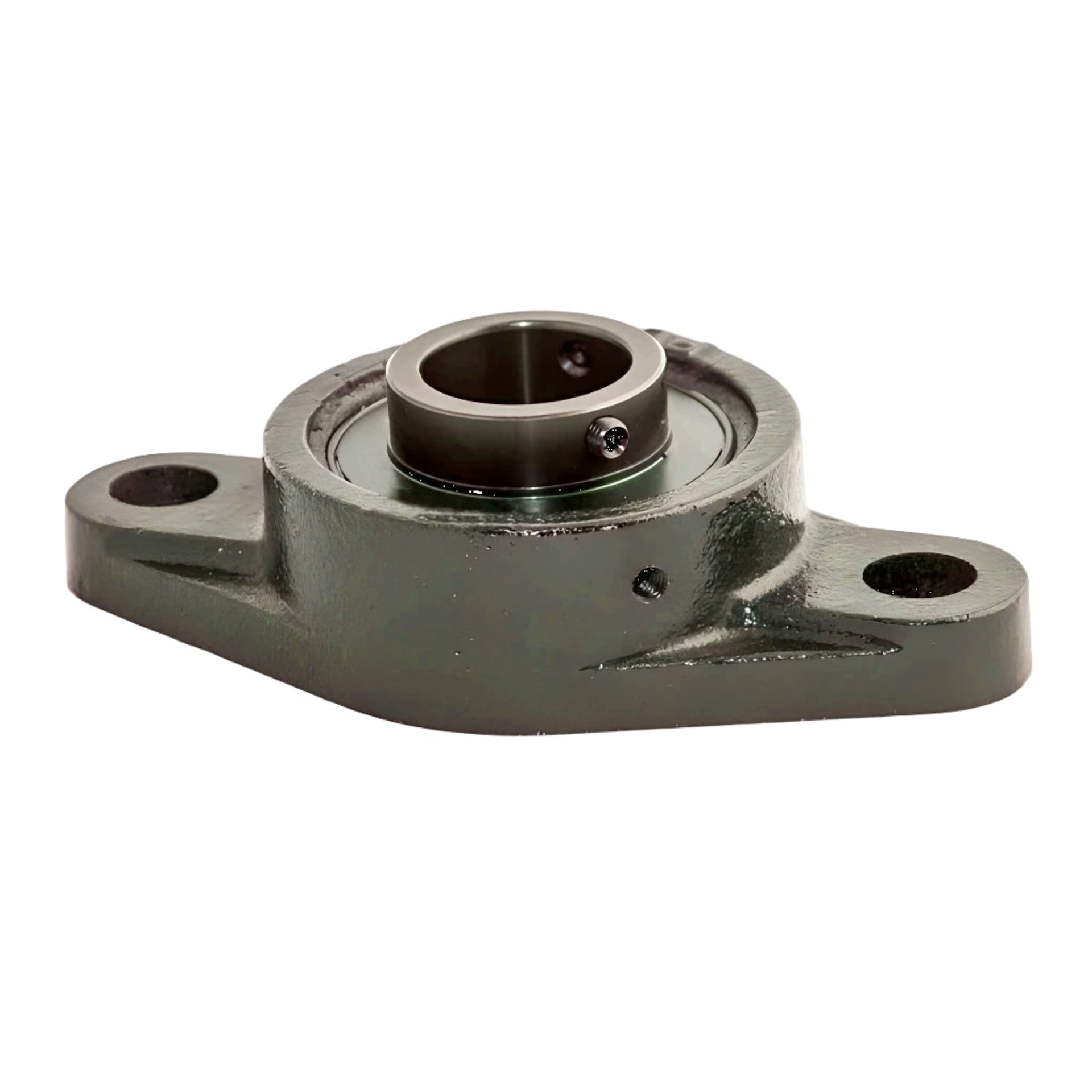

Flanschlagergehäuse-Einheiten gibt es in unterschiedlichen Bauformen. Häufig verwendet werden Zwei-Loch-Flanscheinheiten in ovaler Ausführung, Drei-Loch-Flanscheinheiten und Vier-Loch-Flanscheinheiten in quadratischer oder runder Bauform. Die richtige Ausführung hängt von der vorhandenen Anschlussfläche, dem Bohrungsbild und der Einbaulage ab. Beim Austausch solltest du deshalb nicht nur den Wellendurchmesser prüfen, sondern auch Befestigungsabstand, Lochbild, Flanschform und Bauhöhe vergleichen.

Ausgleich von statischen Fluchtungsfehlern

Viele Flanschlagergehäuse-Einheiten besitzen einen Lagereinsatz mit sphärischer Außenfläche. Dadurch kann sich das Lager im Gehäuse ausrichten und leichte statische Fluchtungsfehler der Welle ausgleichen. Das ist besonders hilfreich, wenn die Lagerstelle nicht vollkommen exakt ausgerichtet ist oder wenn die Montage in einer bestehenden Konstruktion erfolgt. Trotzdem müssen Welle, Befestigungsfläche, Lagereinsatz und Gehäuse sauber zueinander passen, damit die Einheit zuverlässig läuft.

Gewindestifte, Exzenterspannring oder Spannhülse?

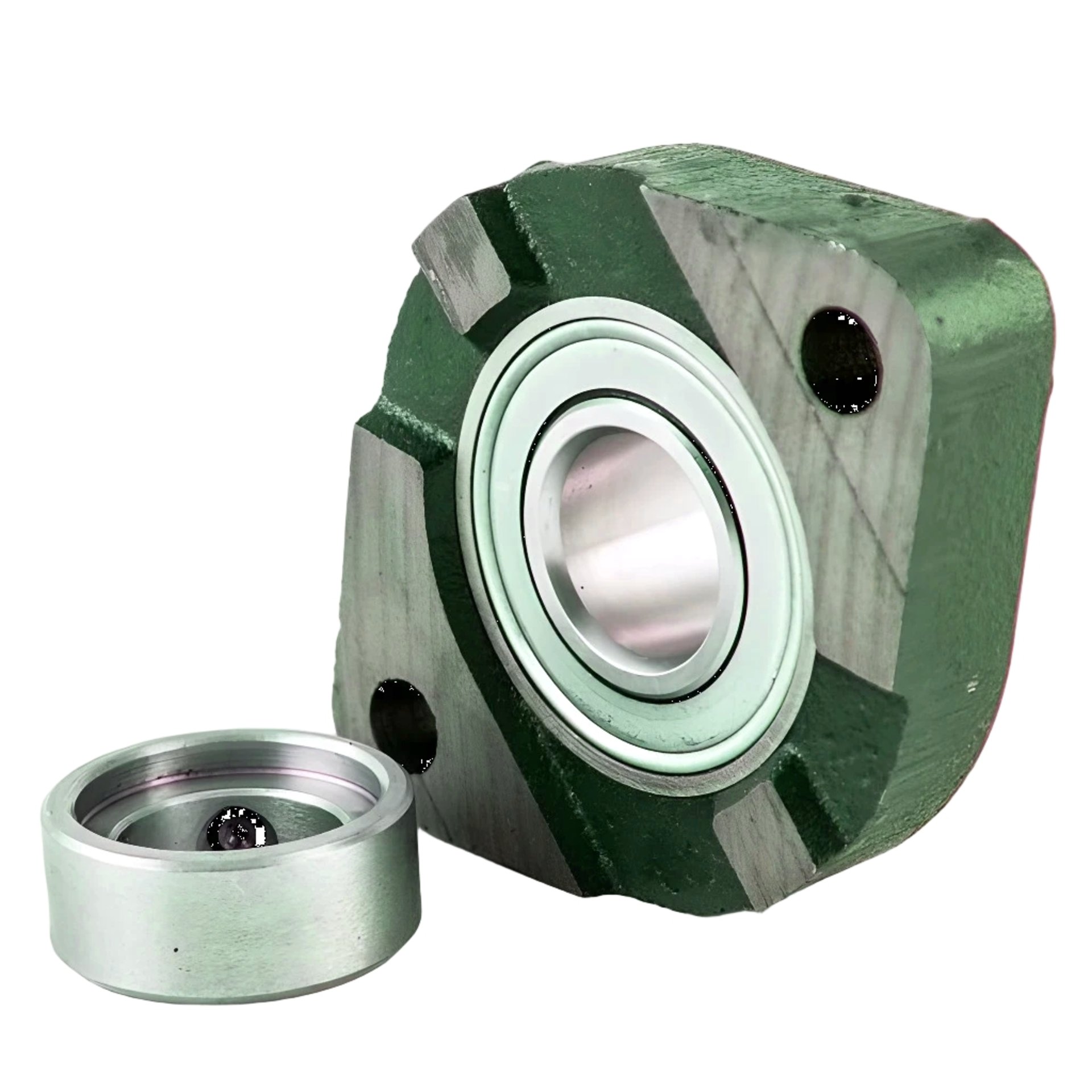

Der Lagereinsatz einer Flanschlagergehäuse-Einheit kann auf unterschiedliche Weise auf der Welle befestigt werden. Häufige Ausführungen arbeiten mit Gewindestiften, Exzenterspannring oder Spannhülse. Lager mit Gewindestiften lassen sich schnell fixieren und sind in vielen Standardanwendungen verbreitet. Exzenterspannringe eignen sich häufig für einfache rotierende Lagerstellen. Ausführungen mit Spannhülse können eine gleichmäßigere Befestigung auf der Welle ermöglichen. Welche Variante passt, hängt von Drehzahl, Belastung, Drehrichtung und Einbausituation ab.

UCF, UCFL, UCFC und Bauformen richtig einordnen

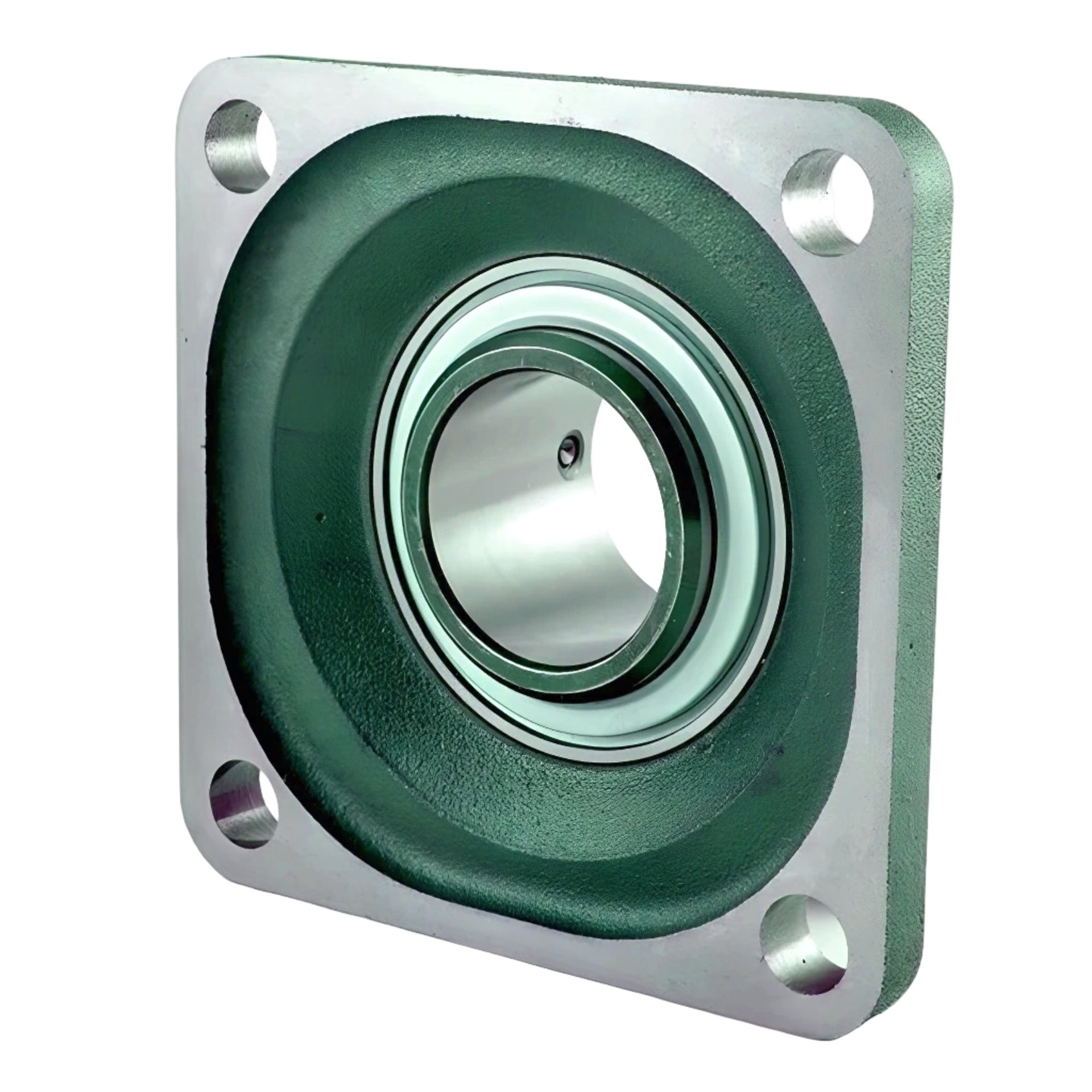

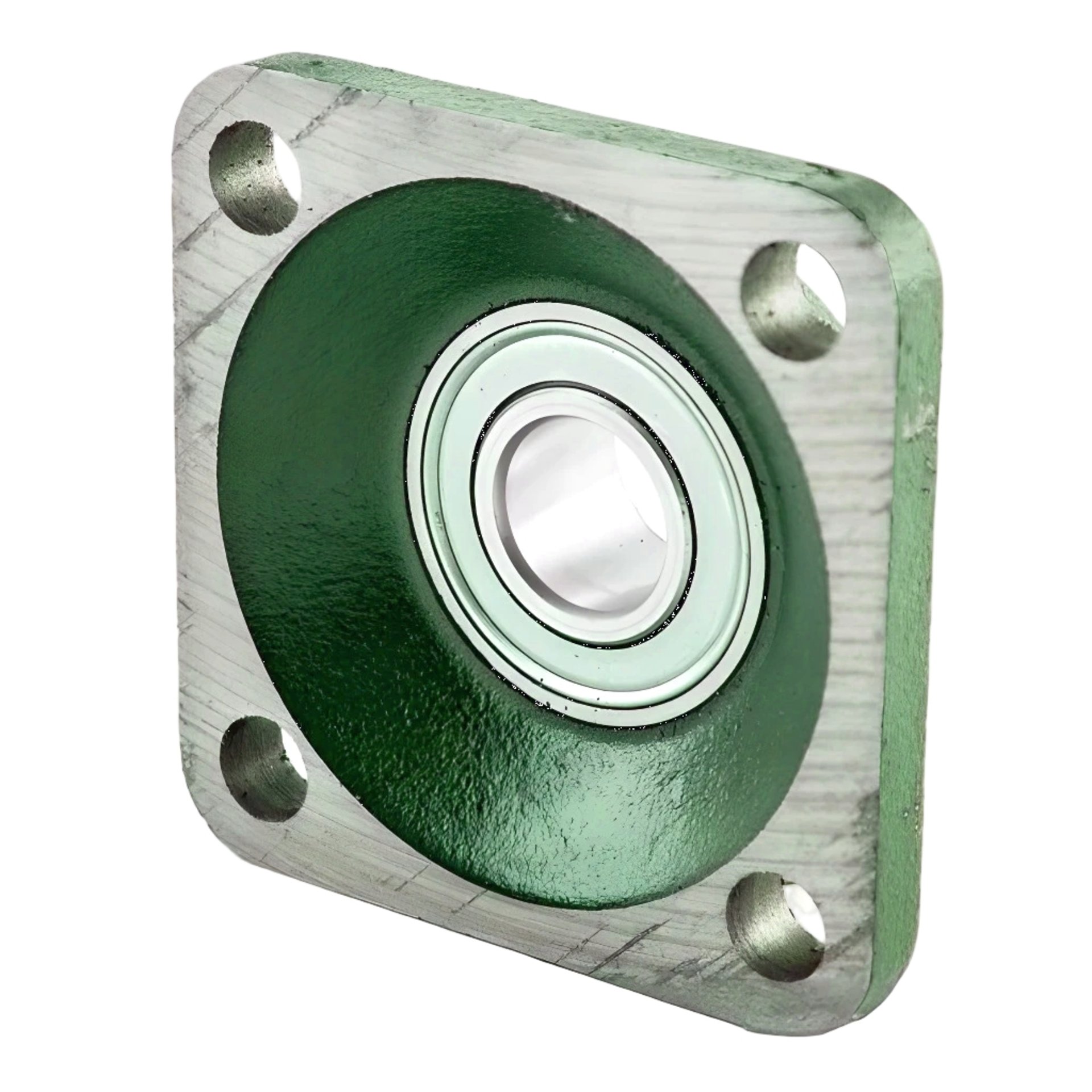

Flanschlagergehäuse-Einheiten werden häufig über Bezeichnungen wie UCF, UCFL, UCFC, FY, FYC, FYTB oder herstellerspezifische Varianten gesucht. UCF steht häufig für eine quadratische Vier-Loch-Flanscheinheit, UCFL für eine ovale Zwei-Loch-Ausführung und UCFC für eine runde Flanschausführung. Beim Austausch solltest du deshalb immer die vollständige Bezeichnung, den Wellendurchmesser, die Flanschform und das Befestigungsmaß prüfen.

Material, Abdichtung und Schmierung beachten

Flanschlagergehäuse-Einheiten gibt es je nach Anwendung mit Gehäusen aus Grauguss, Stahlblech, Edelstahl, Kunststoff oder weiteren Werkstoffen. Für robuste Standardanwendungen werden häufig Graugussgehäuse verwendet. In feuchten Bereichen, bei Reinigung oder korrosiver Umgebung können Edelstahl- oder korrosionsbeständige Ausführungen sinnvoll sein. Zusätzlich solltest du auf Abdichtung, Schmiermöglichkeit, Schmiernippel, Schutzkappen und Umgebungsbedingungen achten. Gerade bei Staub, Schmutz, Feuchtigkeit oder Außenanwendungen kann die richtige Ausführung entscheidend für die Lebensdauer der Lagerstelle sein.

Typische Anwendungen für Flanschlagergehäuse-Einheiten

Flanschlagergehäuse-Einheiten werden in vielen Lagerstellen eingesetzt, bei denen Wellen an einer Fläche, Wand oder Maschinenplatte gelagert werden müssen. Typische Einsatzbereiche sind unter anderem Förderanlagen, Rollenbahnen, Lüfter, Gebläse, Landmaschinen, Baumaschinen, Verpackungsmaschinen, Holzbearbeitungsmaschinen, Waschanlagen, Maschinenbau und industrielle Instandhaltung. Besonders sinnvoll sind sie, wenn eine robuste, vormontierte und gut austauschbare Wellenlagerung an einer Anschlussfläche benötigt wird.

So findest du die passende Flanschlagergehäuse-Einheit

Am einfachsten findest du die richtige Flanschlagergehäuse-Einheit über die vorhandene Bezeichnung auf dem Gehäuse oder Lagereinsatz. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Wellendurchmesser, Befestigungsabstand, Bohrungsbild, Flanschform, Bauhöhe und die vorhandene Befestigungsart des Lagers auf der Welle. Zusätzlich solltest du prüfen, ob eine Zwei-Loch-, Drei-Loch- oder Vier-Loch-Ausführung benötigt wird und ob Material, Abdichtung und Schmierung zur Anwendung passen.

Qualität für Flanschlagerstellen, Maschinenbau und Reparatur

Bei Kugellager-Profis findest du Flanschlagergehäuse-Einheiten für Anwendungen in Maschinenbau, Antriebstechnik, Fördertechnik, Landwirtschaft, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Bauform, Wellenmaß oder Hersteller suchen. So findest du schneller die passende Flanschlagereinheit für Wellen, Rollenbahnen, Förderanlagen oder andere technische Anwendungen.

Flanschlagergehäuse-Einheiten online kaufen bei Kugellager-Profis

Wenn du Flanschlagergehäuse-Einheiten online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen, Bauformen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zur passenden Einheit gelangen. Wenn du dir bei UCF, UCFL, UCFC, Wellendurchmesser, Lagereinsatz, Bohrungsbild, Abdichtung oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl der richtigen Flanschlagergehäuse-Einheit.
