Spannhülsen sind die am häufigsten verwendeten Befestigungselemente für Lager mit kegeliger Bohrung auf zylindrischen Wellen. Sie eignen sich besonders als Spannhülse für Pendelkugellager, Spannhülse für Pendelrollenlager oder für Lagerungen, bei denen eine einfache Montage auf glatten oder abgesetzten Wellen gefragt ist. Auf glatten Wellen kann das Lager an beliebiger Stelle positioniert werden, bei abgesetzten Wellen ist mit Stützring auch eine genaue axiale Festlegung möglich. Dadurch wird nicht nur die Montage, sondern oft auch der spätere Ausbau deutlich vereinfacht.

Was Spannhülsen auszeichnet

Spannhülsen sind Zubehörteile für Wälzlager mit kegeliger Bohrung. Sie werden eingesetzt, um solche Lager auf zylindrischen Wellen sicher zu befestigen. Die Spannhülse sitzt zwischen Welle und Lagerinnenring und ermöglicht eine stabile Lagerverbindung, ohne dass die Welle selbst einen kegeligen Sitz benötigt. Typisch sind Anwendungen mit Pendelrollenlagern, Pendelkugellagern, Stehlagergehäusen, Förderanlagen, Lüftern, Getrieben und industrieller Instandhaltung.

Lager mit kegeliger Bohrung auf glatter Welle befestigen

Der große Vorteil einer Spannhülse liegt darin, dass ein Lager mit kegeliger Bohrung auf einer glatten oder zylindrischen Welle montiert werden kann. Beim Anziehen der Nutmutter wird das Lager auf die konische Außenfläche der Hülse gezogen. Dadurch entsteht der notwendige Sitz zwischen Lager, Hülse und Welle. Diese Lösung ist besonders praktisch, wenn ein Lager ohne Wellenabsatz montiert werden soll oder wenn eine einfache und gut austauschbare Lagerbefestigung benötigt wird.

Spannhülse oder Abziehhülse – wo liegt der Unterschied?

Spannhülsen und Abziehhülsen werden beide für Lager mit kegeliger Bohrung verwendet, unterscheiden sich aber in Montage und Anwendung. Eine Spannhülse wird häufig genutzt, um ein Lager auf einer zylindrischen Welle zu befestigen. Eine Abziehhülse wird dagegen oft in den Lagerinnenring eingezogen und kann die spätere Demontage des Lagers erleichtern. Wenn du ein vorhandenes Lager ersetzt, solltest du deshalb genau prüfen, ob eine Spannhülse oder eine Abziehhülse verbaut war.

Nutmutter, Sicherungsblech und Lieferumfang prüfen

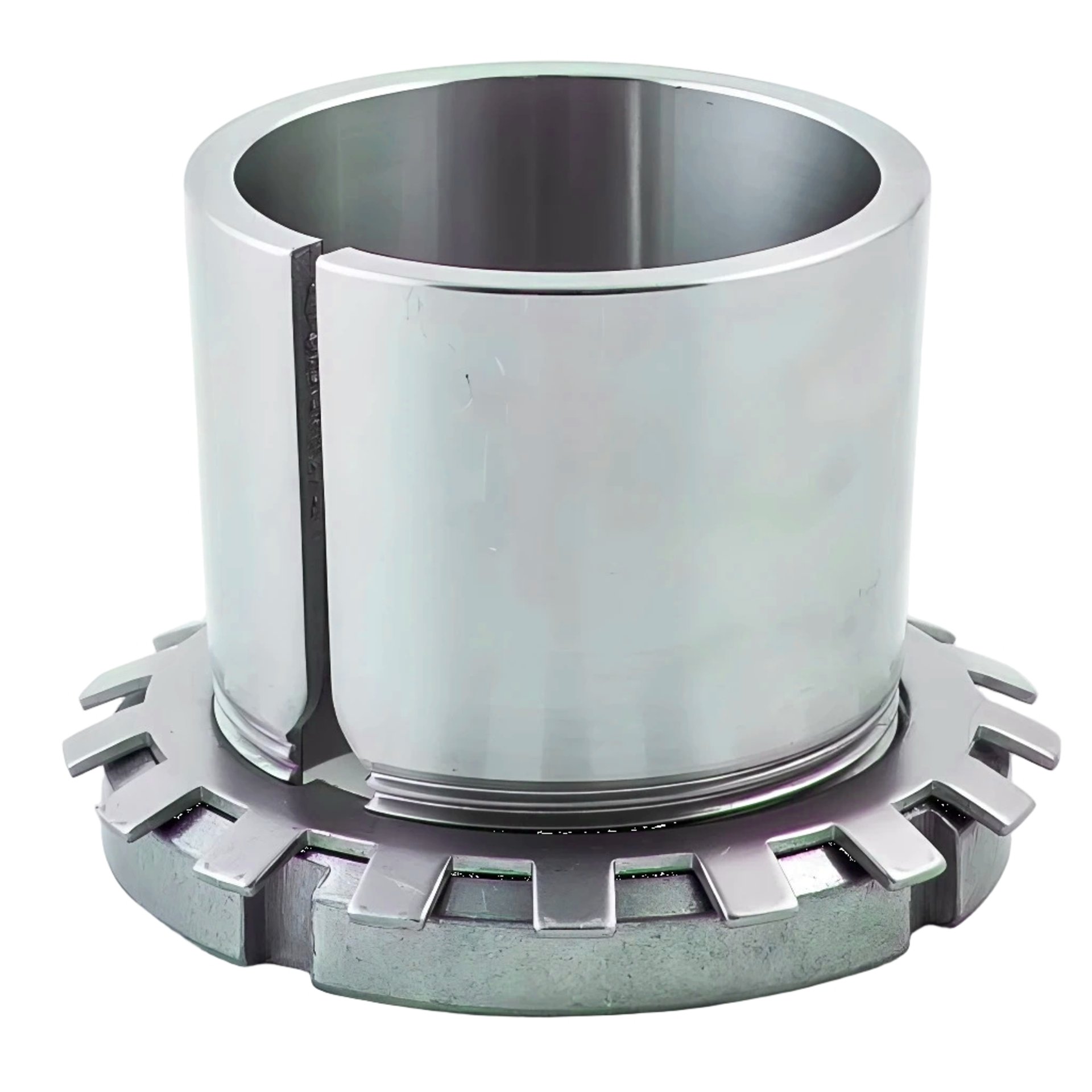

Spannhülsen werden häufig zusammen mit einer passenden Nutmutter und einem Sicherungsblech verwendet. Die Nutmutter zieht das Lager auf die Hülse und legt die axiale Position fest. Das Sicherungsblech verhindert, dass sich die Mutter im Betrieb ungewollt löst. Beim Kauf solltest du trotzdem immer den konkreten Lieferumfang prüfen, da Zubehör je nach Hersteller, Artikel und Ausführung unterschiedlich angegeben sein kann.

Lagerluft, Kegelsitz und Montage richtig beachten

Bei der Montage einer Spannhülse ist die richtige Einstellung besonders wichtig. Wird das Lager auf die konische Hülse gezogen, verändert sich die radiale Lagerluft. Wird das Lager zu weit aufgeschoben, kann es zu warm laufen oder beschädigt werden. Sitzt es nicht fest genug, kann die Lagerstelle Spiel entwickeln oder sich im Betrieb verschieben. Deshalb solltest du bei der Montage immer auf Lagerluftverminderung, axialen Verschiebeweg, Kegelsitz und die passende Sicherung der Nutmutter achten.

H, HE, HS und hydraulische Ausführungen richtig einordnen

Spannhülsen werden häufig über Bezeichnungen wie H, HE, HS oder herstellerspezifische Varianten gesucht. Die genaue Bezeichnung gibt Hinweise auf Hülsengröße, Wellenmaß, Gewinde, Kegel und das passende Lager. Bei größeren Spannhülsen können Ausführungen mit Ölnuten oder Ölbohrungen den Einsatz eines hydraulischen Montageverfahrens ermöglichen. Beim Austausch solltest du deshalb nicht nur den Wellendurchmesser vergleichen, sondern immer Spannhülse, Lagerbezeichnung und Zubehör zusammen prüfen.

Einsatz mit Pendelrollenlagern und Pendelkugellagern

Spannhülsen werden besonders häufig bei Lagern mit kegeliger Bohrung eingesetzt. Dazu gehören zum Beispiel Pendelrollenlager, Pendelkugellager und bestimmte Lager in Stehlagergehäusen oder Gehäuseeinheiten. Solche Lager tragen oft Nachsetzzeichen wie K, das auf eine kegelige Bohrung hinweisen kann. Wenn du ein vorhandenes Lager ersetzen möchtest, solltest du deshalb prüfen, ob das Lager eine zylindrische oder kegelige Bohrung hat und welche Spannhülse dazu gehört.

Maße, Gewinde und Wellenanschluss beachten

Bei Spannhülsen sind die richtigen Maße entscheidend. Wichtig sind Wellendurchmesser, Hülsenbohrung, Hülsenlänge, Gewindegröße und der passende Kegelsitz. Zusätzlich solltest du prüfen, ob Nutmutter und Sicherungsblech zur Hülse passen und ob die vorhandene Welle für die Montage geeignet ist. Eine optisch ähnliche Spannhülse passt nicht automatisch zum vorhandenen Lager. Besonders bei Pendelrollenlagern und größeren Lagerstellen sollte die vollständige Kombination sauber geprüft werden.

Typische Anwendungen für Spannhülsen

Spannhülsen werden in vielen Lagerstellen eingesetzt, bei denen Wälzlager mit kegeliger Bohrung auf zylindrischen Wellen befestigt werden. Typische Einsatzbereiche sind unter anderem Pendelrollenlager, Pendelkugellager, Stehlagergehäuse, Förderanlagen, Lüfter, Gebläse, Getriebe, Walzen, Landmaschinen, Baumaschinen und industrielle Instandhaltung. Besonders sinnvoll sind sie, wenn eine robuste und gut montierbare Lagerbefestigung auf einer glatten Welle benötigt wird.

So findest du die passende Spannhülse

Am einfachsten findest du die richtige Spannhülse über die vorhandene Bezeichnung auf der Hülse oder über die vollständige Lagerbezeichnung. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Wellendurchmesser, Hülsenbohrung, Hülsenlänge, Gewindegröße und die Abmessungen des passenden Lagers. Zusätzlich solltest du prüfen, ob Nutmutter, Sicherungsblech oder eine hydraulische Ausführung benötigt werden. Nur wenn Lager, Hülse und Zubehör zusammenpassen, arbeitet die Lagerstelle zuverlässig.

Qualität für Montage, Reparatur und Instandhaltung

Bei Kugellager-Profis findest du Spannhülsen für Anwendungen in Maschinenbau, Antriebstechnik, Fördertechnik, Landwirtschaft, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Gewinde, Hersteller oder technischer Ausführung suchen. So findest du schneller die passende Hülse für Pendelrollenlager, Pendelkugellager, Gehäuselager oder andere Lagerstellen mit kegeliger Bohrung.

Spannhülsen online kaufen bei Kugellager-Profis

Wenn du Spannhülsen online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zur passenden Spannhülse gelangen. Wenn du dir bei H, HE, HS, Wellendurchmesser, Gewinde, Nutmutter, Sicherungsblech, Lagerluft oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl der richtigen Spannhülse.
