Abziehhülsen werden eingesetzt, wenn Lager mit kegeliger Bohrung auf abgesetzten Wellen mit zylindrischem Sitz befestigt werden sollen. Sie eignen sich besonders als Abziehhülse für Pendelrollenlager, Abziehhülse für Lager mit kegeliger Bohrung oder für Anwendungen, bei denen ein späterer Aus- und Einbau erleichtert werden soll. Durch die kegelige Hülse wird das Lager in die Bohrung eingepresst, bis die notwendige Radialluft-Verminderung erreicht ist. Gerade bei größeren Lagern ist die Kombination mit Hydraulikmuttern eine praktische Lösung für eine kontrollierte Montage und Demontage.

Was Abziehhülsen auszeichnet

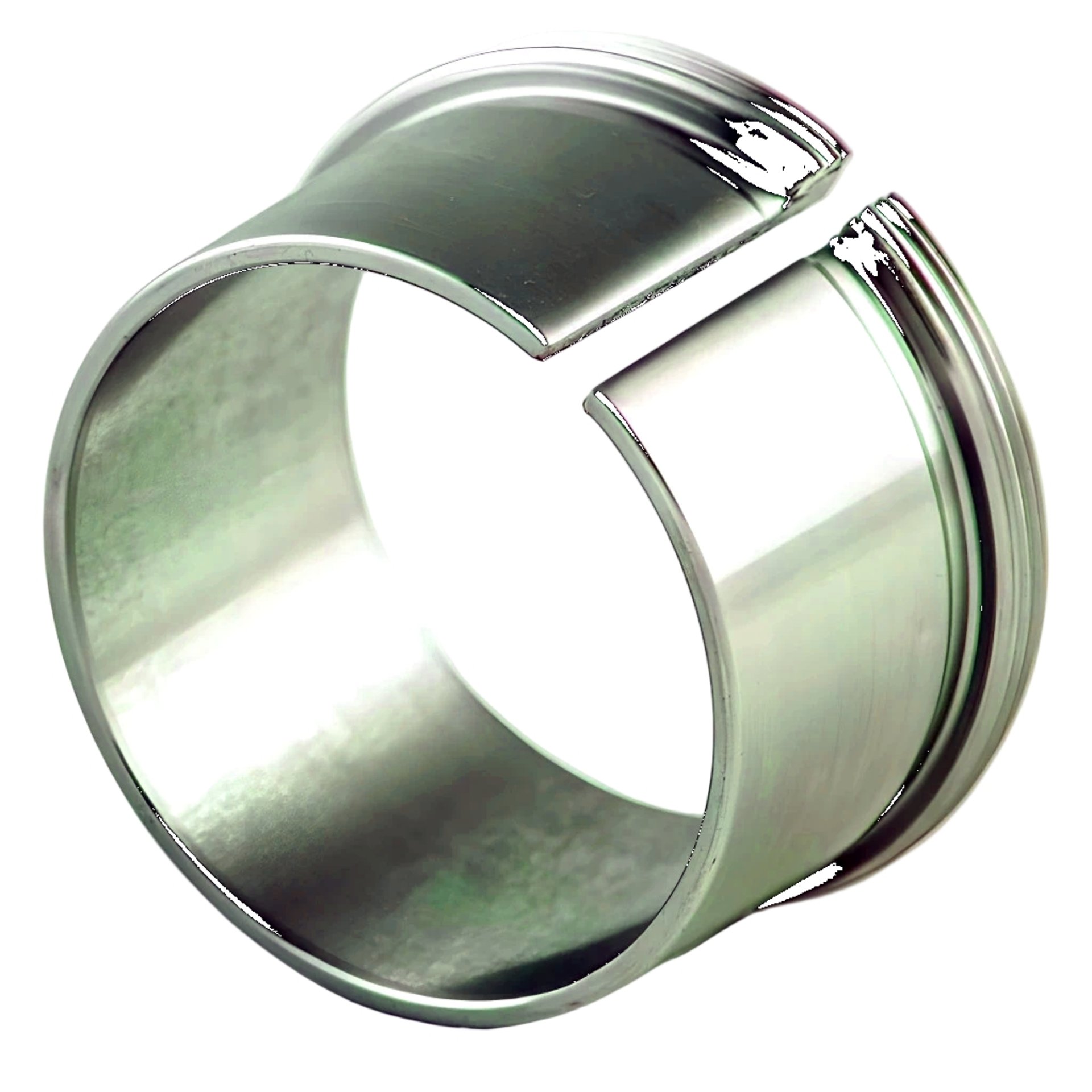

Abziehhülsen sind Zubehörteile für Wälzlager mit kegeliger Bohrung. Sie werden eingesetzt, um solche Lager auf zylindrischen Wellen zu befestigen und später wieder leichter demontieren zu können. Besonders häufig kommen Abziehhülsen bei Pendelrollenlagern, Pendelkugellagern und anderen Lagerbauarten mit Kegelbohrung zum Einsatz. Dadurch eignen sie sich für robuste Lagerstellen in Maschinenbau, Fördertechnik, Getrieben, Lüftern, Landmaschinen und industrieller Instandhaltung.

Lager mit kegeliger Bohrung auf zylindrischer Welle befestigen

Der große Vorteil einer Abziehhülse liegt darin, dass ein Lager mit kegeliger Bohrung auf einer zylindrischen Welle montiert werden kann. Die Hülse sitzt zwischen Welle und Lagerinnenring. Beim Anziehen wird das Lager auf die konische Außenfläche der Hülse gezogen und dadurch auf der Welle befestigt. So kann eine stabile Lagerverbindung entstehen, ohne dass die Welle selbst einen kegeligen Sitz besitzen muss.

Abziehhülse oder Spannhülse – wo liegt der Unterschied?

Abziehhülsen und Spannhülsen werden beide für Lager mit kegeliger Bohrung eingesetzt, unterscheiden sich aber in Montage und Demontage. Eine Spannhülse wird häufig verwendet, um ein Lager auf einer glatten Welle zu montieren und über Mutter und Sicherungselement zu befestigen. Eine Abziehhülse wird in der Regel in den Lagerinnenring eingezogen und erleichtert später das Lösen des Presssitzes. Wenn du ein vorhandenes Lager ersetzt, solltest du deshalb prüfen, ob eine Spannhülse oder eine Abziehhülse verbaut war.

Nutmutter, Sicherungsblech und Zubehör prüfen

Für die Montage und Demontage einer Abziehhülse werden je nach Ausführung passende Zubehörteile benötigt. Dazu gehören häufig Nutmuttern, Sicherungsbleche, Sicherungsbügel oder geeignetes Montagewerkzeug. Diese Teile sind nicht immer im Lieferumfang der Abziehhülse enthalten und müssen oft separat ausgewählt werden. Beim Austausch solltest du deshalb nicht nur die Hülse selbst prüfen, sondern auch die vorhandenen Sicherungselemente und Muttern vergleichen.

Lagerluft, axialer Verschiebeweg und Montage beachten

Bei Lagern mit kegeliger Bohrung ist die richtige Montage besonders wichtig. Beim Aufziehen auf die Hülse verändert sich die radiale Lagerluft. Deshalb müssen Lagerluftverminderung, axialer Verschiebeweg und Sitz des Lagers sauber kontrolliert werden. Wird das Lager zu weit oder nicht weit genug auf die Hülse gezogen, kann es zu zu hoher Erwärmung, Spiel, Geräuschen oder vorzeitigem Verschleiß kommen. Schaeffler beschreibt für solche Lager unter anderem die Kontrolle über Radialluftverminderung oder axialen Verschiebeweg.

Hydraulikverfahren und Ölnuten bei größeren Abziehhülsen

Bei größeren Abziehhülsen können Ausführungen mit Ölnuten oder Ölbohrungen den Einsatz des Hydraulikverfahrens ermöglichen. Dabei wird Öl zwischen die Passflächen gepresst, damit sich die Verbindung leichter lösen oder montieren lässt. Das ist besonders bei großen Pendelrollenlagern oder schwer zugänglichen Lagerstellen hilfreich. Bei der Demontage ist allerdings Vorsicht wichtig, weil sich ein fester Sitz schlagartig lösen kann. Deshalb sollten Lager, Hülse und Werkzeug immer fachgerecht gesichert werden.

Bezeichnungen, Reihen und Maße richtig prüfen

Abziehhülsen werden häufig über Bezeichnungen wie AH, AHX oder herstellerspezifische Varianten gesucht. Die genaue Bezeichnung gibt Hinweise auf Hülsengröße, Gewinde, Kegel, Wellenmaß und das passende Lager. Beim Austausch solltest du deshalb nicht nur den Wellendurchmesser vergleichen, sondern immer die vollständige Hülsenbezeichnung und die Lagerbezeichnung zusammen prüfen. Besonders wichtig sind Bohrungsdurchmesser, Gewinde, Hülsenlänge, Kegelsitz und die passenden Zubehörteile.

Typische Anwendungen für Abziehhülsen

Abziehhülsen werden in vielen Lagerstellen eingesetzt, bei denen Wälzlager mit kegeliger Bohrung auf zylindrischen Wellen montiert werden. Typische Einsatzbereiche sind unter anderem Pendelrollenlager, Pendelkugellager, Stehlagergehäuse, Förderanlagen, Lüfter, Gebläse, Getriebe, Walzen, Landmaschinen, Baumaschinen und industrielle Instandhaltung. Besonders sinnvoll sind sie, wenn robuste Lagerstellen später wieder kontrolliert demontiert werden müssen.

So findest du die passende Abziehhülse

Am einfachsten findest du die richtige Abziehhülse über die vorhandene Bezeichnung auf der Hülse oder über die vollständige Lagerbezeichnung. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Wellendurchmesser, Hülsenbohrung, Hülsenlänge, Gewindegröße und die Abmessungen des passenden Lagers. Zusätzlich solltest du prüfen, ob Nutmutter, Sicherungsblech, Sicherungsbügel oder hydraulische Ausführung benötigt werden. Nur wenn Lager, Hülse und Zubehör zusammenpassen, arbeitet die Lagerstelle zuverlässig.

Qualität für Montage, Demontage und Instandhaltung

Bei Kugellager-Profis findest du Abziehhülsen für Anwendungen in Maschinenbau, Antriebstechnik, Fördertechnik, Landwirtschaft, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Gewinde, Hersteller oder technischer Ausführung suchen. So findest du schneller die passende Hülse für Pendelrollenlager, Pendelkugellager, Gehäuselager oder andere Lagerstellen mit kegeliger Bohrung.

Abziehhülsen online kaufen bei Kugellager-Profis

Wenn du Abziehhülsen online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zur passenden Abziehhülse gelangen. Wenn du dir bei AH, AHX, Wellendurchmesser, Gewinde, Nutmutter, Sicherungsblech, hydraulischer Ausführung oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl der richtigen Abziehhülse.
