Axial-Rillenkugellager sind Wälzlager für Lagerstellen, bei denen Kräfte hauptsächlich in Richtung der Welle wirken. Sie nehmen also axiale Belastungen auf und sorgen dafür, dass rotierende Bauteile sauber abgestützt werden. Im Gegensatz zu Radiallagern sind Axial-Rillenkugellager nicht für hohe radiale Kräfte ausgelegt. Sie werden vor allem dort eingesetzt, wo eine Welle, Spindel oder ein Maschinenteil axial geführt oder abgestützt werden muss.

Axiale Kräfte in eine oder beide Richtungen aufnehmen

Axial-Rillenkugellager gibt es in einseitig und zweiseitig wirkender Ausführung. Einseitig wirkende Axial-Rillenkugellager nehmen axiale Kräfte in eine Richtung auf. Zweiseitig wirkende Ausführungen können axiale Belastungen in beide Richtungen tragen. Welche Variante passt, hängt davon ab, wie die Kräfte in deiner Anwendung auftreten. Wenn eine Welle nur von einer Seite axial belastet wird, reicht häufig ein einseitig wirkendes Lager. Bei wechselnder axialer Belastung kann eine zweiseitig wirkende Ausführung erforderlich sein.

Aufbau aus Wellenscheibe, Gehäusescheibe und Kugelkranz

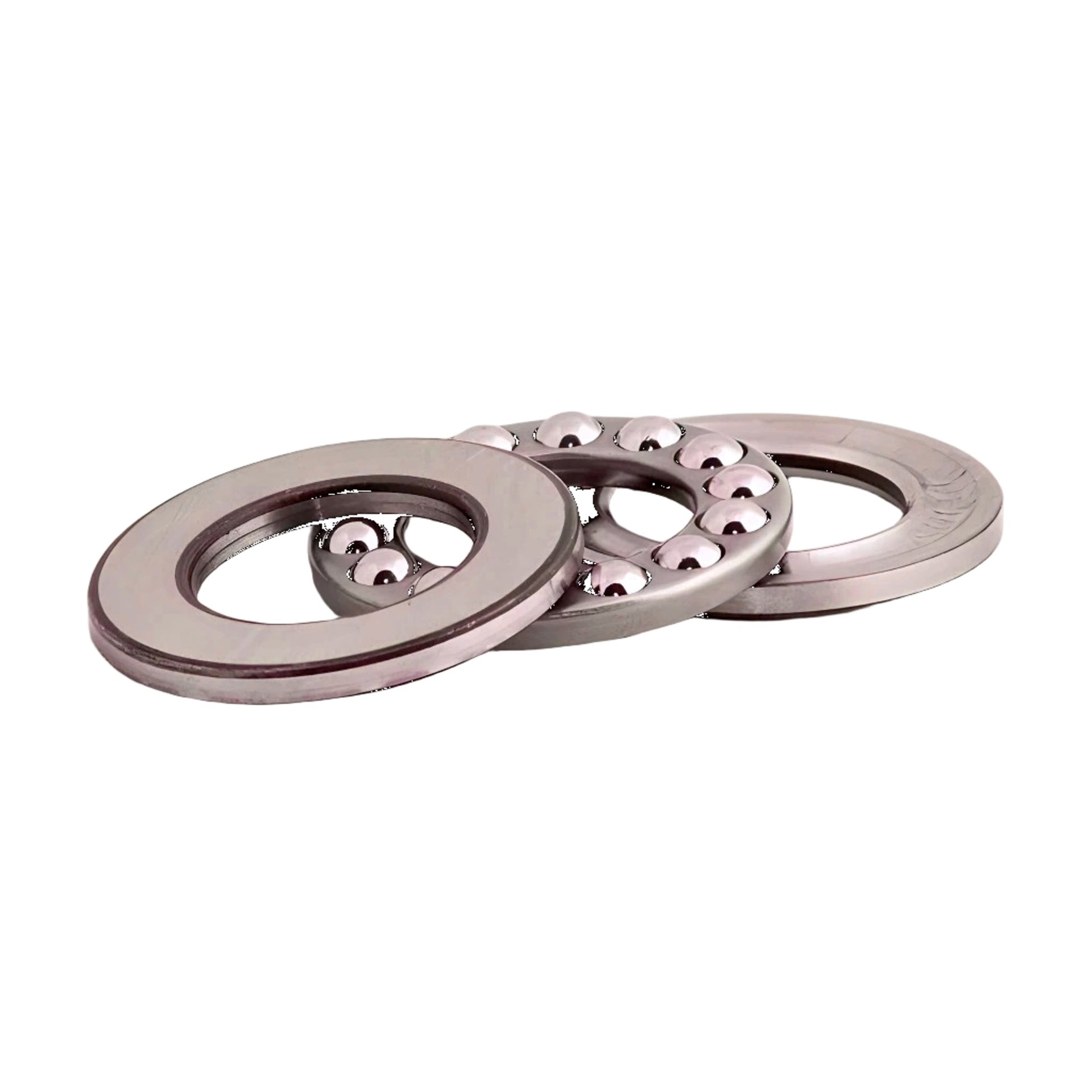

Axial-Rillenkugellager bestehen je nach Bauform aus einer Wellenscheibe, einer Gehäusescheibe und einem Kugelkranz mit Käfig. Bei zweiseitig wirkenden Lagern kommt zusätzlich eine mittlere Scheibe hinzu. Viele Axial-Rillenkugellager sind zerlegbar, wodurch die einzelnen Lagerteile getrennt montiert werden können. Beim Einbau ist wichtig, dass die Scheiben richtig zugeordnet und sauber abgestützt werden, damit das Lager axial belastbar bleibt und gleichmäßig läuft.

Lagerreihe, Drehzahl und Einbausituation richtig prüfen

Häufige Baureihen bei Axial-Rillenkugellagern sind zum Beispiel 511, 512, 513 und 514 für einseitig wirkende Ausführungen. Zweiseitig wirkende Varianten werden häufig über Reihen wie 522 oder 523 gesucht. Neben der Lagerreihe solltest du auch Drehzahl, Belastung, Schmierung und Einbauraum beachten. Axial-Rillenkugellager benötigen eine saubere axiale Führung und sind empfindlicher gegenüber falscher Ausrichtung als viele einfache Radiallager.

Typische Anwendungen für Axial-Rillenkugellager

Axial-Rillenkugellager werden in vielen Anwendungen eingesetzt, bei denen axiale Kräfte abgestützt werden müssen. Typische Einsatzbereiche sind unter anderem Spindeln, Maschinenachsen, Drehtische, Getriebe, Vorrichtungen, Werkstattmaschinen, Hebetechnik, Verstelleinheiten, Landmaschinen und allgemeine Maschinenbau-Anwendungen. Besonders sinnvoll sind sie, wenn eine Lagerstelle gezielt in axialer Richtung belastet wird und eine kompakte, einfache Lagerlösung benötigt wird.

So findest du das passende Axial-Rillenkugellager

Am einfachsten findest du das richtige Axial-Rillenkugellager über die vorhandene Lagerbezeichnung auf dem Altteil. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Innendurchmesser, Außendurchmesser und Höhe. Zusätzlich solltest du prüfen, ob ein einseitig oder zweiseitig wirkendes Lager benötigt wird. Auch die Einbaurichtung, die axiale Belastung, die Drehzahl und die Schmierung sind wichtig, damit das neue Lager technisch zur Anwendung passt.

Markenqualität für Reparatur, Maschinenbau und Instandhaltung

Bei Kugellager-Profis findest du Axial-Rillenkugellager für viele Anwendungen in Werkstatt, Maschinenbau, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Lagerbezeichnung, Abmessung, Hersteller oder technischer Ausführung suchen. So findest du schneller das passende Ersatzlager, wenn eine Welle oder ein Bauteil in axialer Richtung zuverlässig abgestützt werden muss.

Axial-Rillenkugellager online kaufen bei Kugellager-Profis

Wenn du Axial-Rillenkugellager online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen, Baureihen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zum passenden Lager gelangen. Wenn du dir bei Lagerreihe, Belastungsrichtung, Einbaulage oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl des richtigen Axial-Rillenkugellagers.
