Nadel-Schrägkugellager

Was Nadel-Schrägkugellager auszeichnet

Nadel-Schrägkugellager sind kombinierte Wälzlager für Lagerstellen, bei denen radiale und axiale Kräfte in einer kompakten Bauform aufgenommen werden müssen. Der radiale Teil arbeitet als Nadellager und kann hohe radiale Belastungen bei geringer Bauhöhe tragen. Der axiale Teil ist als Schrägkugellager ausgeführt und nimmt Kräfte in Richtung der Welle auf. Dadurch eignen sich Nadel-Schrägkugellager besonders für Anwendungen, bei denen wenig Einbauraum vorhanden ist und trotzdem eine belastbare Radial- und Axiallagerung benötigt wird.

Radiales Nadellager und axiales Schrägkugellager kombiniert

Der große Vorteil von Nadel-Schrägkugellagern liegt in der Kombination zweier Lagerfunktionen. Der Nadellagerteil übernimmt die radiale Belastung quer zur Welle. Der Schrägkugellagerteil stützt zusätzlich axiale Kräfte ab. Dadurch kann eine Lagerstelle kompakter aufgebaut werden, als wenn ein Radiallager und ein Axiallager getrennt eingebaut werden müssten. Besonders interessant ist diese Bauform bei kurzen Wellenabschnitten, engen Gehäusen, Getrieben und Maschinenkonstruktionen mit begrenztem Bauraum.

NKIA oder NKIB – welche Ausführung passt?

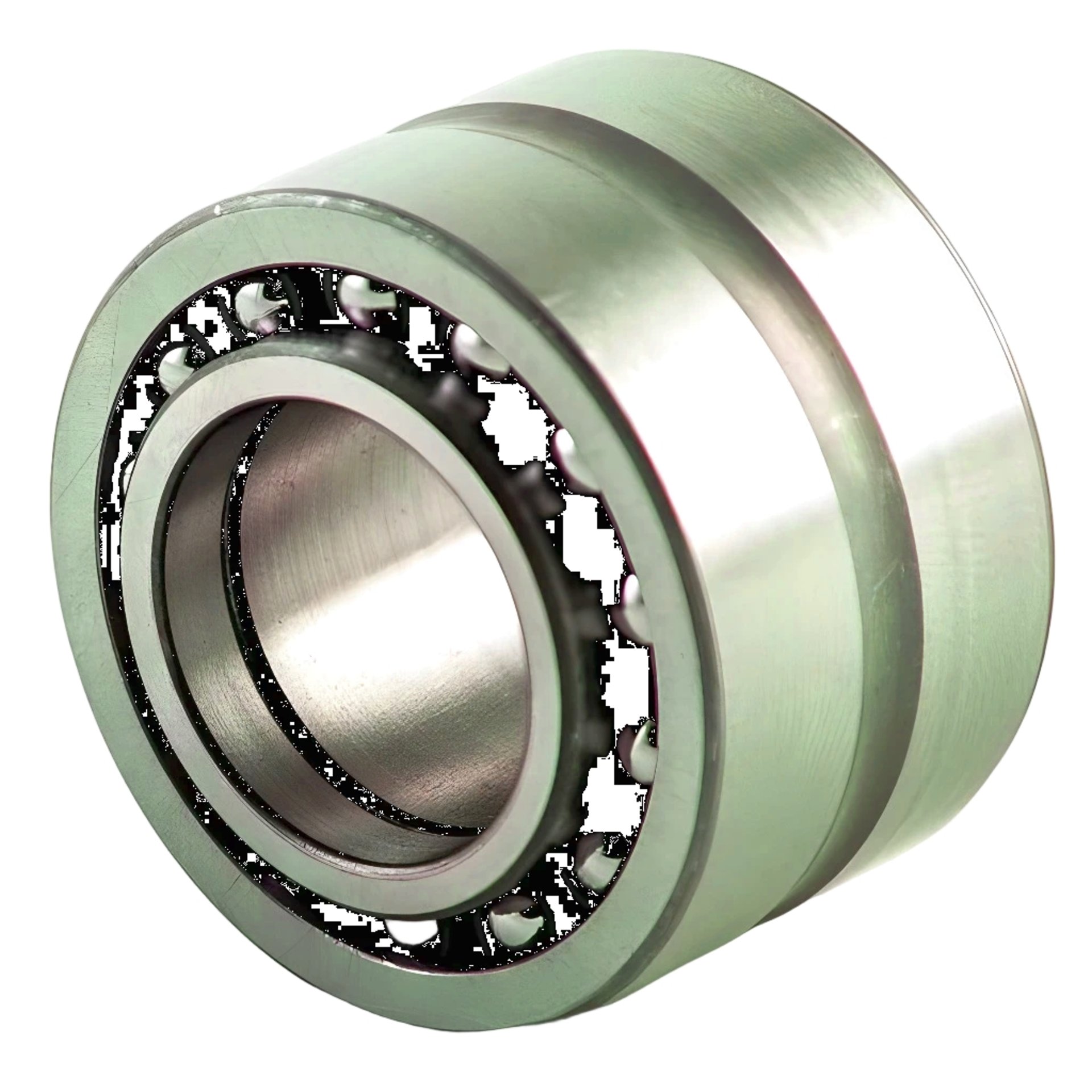

Nadel-Schrägkugellager werden häufig über Bezeichnungen wie NKIA und NKIB gesucht. Die Bauform NKIA besitzt einen einteiligen Innenring und wird häufig verwendet, wenn axiale Kräfte in eine Richtung aufgenommen werden müssen. Die Bauform NKIB besitzt einen schmalen und einen breiten Innenring und kann je nach Ausführung axiale Belastungen in beide Richtungen aufnehmen. Beim Austausch solltest du deshalb nicht nur die Grundbezeichnung prüfen, sondern auch alle Nachsetzzeichen und die vorhandene Einbausituation vergleichen.

Nicht selbsthaltend und montageabhängig

Viele Nadel-Schrägkugellager sind nicht selbsthaltend. Das bedeutet, dass Innenring, Außenring sowie Nadelrollen- und Kugelsatz getrennt montiert werden können. Das kann den Einbau erleichtern, verlangt aber eine saubere Zuordnung der Lagerteile. Beim Austausch sollten die einzelnen Komponenten nicht mit Teilen anderer Lager vermischt werden. Auch Einbaurichtung, axiale Führung, Schmierung und Anschlusskonstruktion müssen zur vorhandenen Lagerstelle passen.

Innenring, Laufbahn und Schmierung beachten

Bei Nadel-Schrägkugellagern ist der Innenring ein wichtiger Bestandteil der Lagerausführung. Gleichzeitig müssen Laufbahnqualität und Schmierung zur Belastung passen. Der Nadellagerteil überträgt hohe radiale Kräfte auf engem Raum, während der Schrägkugellagerteil die axiale Belastung übernimmt. Wenn Schmierung, Anschlussflächen oder Einbaulage nicht stimmen, kann es zu erhöhter Reibung, Wärmeentwicklung, Geräuschen oder vorzeitigem Verschleiß kommen.

Unterschied zu Nadel-Axial-Kugellagern

Nadel-Schrägkugellager und Nadel-Axial-Kugellager sind beide kombinierte Lager. Der Unterschied liegt im axialen Lagerteil. Beim Nadel-Schrägkugellager wird die axiale Belastung über einen Schrägkugellagerteil aufgenommen. Beim Nadel-Axial-Kugellager ist der Axialteil als klassisches Axial-Kugellager ausgeführt. Welche Ausführung besser passt, hängt von Belastungsrichtung, Bauraum, Drehzahl, Einbaulage und der vorhandenen Lagerkonstruktion ab.

Typische Anwendungen für Nadel-Schrägkugellager

Nadel-Schrägkugellager werden häufig in kompakten Lagerstellen eingesetzt, bei denen radiale und axiale Kräfte zusammen auftreten. Typische Anwendungen sind unter anderem Getriebe, Werkzeugmaschinen, Maschinenachsen, Verstelleinheiten, Antriebseinheiten, Elektrowerkzeuge, Landmaschinen, Verpackungsmaschinen, Fördertechnik und industrielle Instandhaltung. Besonders sinnvoll sind sie, wenn wenig Bauraum vorhanden ist und eine kombinierte Lagerfunktion mit hoher radialer Tragfähigkeit benötigt wird.

So findest du das passende Nadel-Schrägkugellager

Am einfachsten findest du das richtige Nadel-Schrägkugellager über die vollständige Bezeichnung auf dem Altteil. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Innendurchmesser, Außendurchmesser und Breite. Zusätzlich solltest du prüfen, ob eine Ausführung NKIA oder NKIB verbaut war und in welcher Richtung axiale Kräfte aufgenommen werden müssen. Auch Schmierung, Einbaurichtung, Drehzahl, Belastung, Innenring und Anschlussflächen sind wichtig, damit das neue Lager technisch zur Anwendung passt.

Qualität für kompakte Lagerstellen und Antriebstechnik

Bei Kugellager-Profis findest du Nadel-Schrägkugellager für Anwendungen in Maschinenbau, Antriebstechnik, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Hersteller oder technischer Ausführung suchen. So findest du schneller das passende Ersatzlager für kompakte Lagerstellen, Getriebe, Maschinenachsen oder andere technische Anwendungen mit kombinierten Belastungen.

Nadel-Schrägkugellager online kaufen bei Kugellager-Profis

Wenn du Nadel-Schrägkugellager online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zum passenden Lager gelangen. Wenn du dir bei NKIA, NKIB, Innenring, axialer Belastungsrichtung, Schmierung, Einbaurichtung oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl des richtigen Nadel-Schrägkugellagers.
