Kettenspannräder sind Kettenführungs- und Umlenkeinheiten für Hülsen- und Rollenketten. Sie eignen sich besonders als Kettenspannrad für Rollenketten, Spannrad für Kettenführung im Maschinenbau oder Umlenkeinheit zur Verbesserung der Laufruhe bei Kettenantrieben. Sie gleichen betriebsbedingte Längungen der Kette aus und helfen dabei, das Laufverhalten auch bei höheren Belastungen und Geschwindigkeiten zu verbessern. Damit sind sie eine starke Lösung für Fördertechnik, Antriebstechnik und Kettenführungen in Maschinen.

Was Kettenspannräder auszeichnet

Kettenspannräder sind Spann-, Führungs- und Umlenkeinheiten für Kettentriebe. Sie werden eingesetzt, um Hülsenketten oder Rollenketten zu führen, nachzuspannen oder betriebsbedingte Kettenlängung auszugleichen. Dadurch unterstützen sie einen ruhigeren Lauf des Kettentriebs und helfen dabei, Verschleiß, Schwingungen und ungleichmäßige Kettenführung zu reduzieren. Typisch sind Anwendungen in Fördertechnik, Maschinenbau, Verpackungsmaschinen, Landmaschinen, Rollenbahnen und industrieller Instandhaltung.

Ketten führen, umlenken und nachspannen

Der große Vorteil eines Kettenspannrads liegt darin, dass es den Kettentrieb stabilisiert und die Kette in der richtigen Position hält. Eine zu lose Kette kann schlagen, überspringen oder unruhig laufen. Eine zu stark gespannte Kette kann Lager, Wellen, Kettenrad und Kette unnötig belasten. Deshalb sollte ein Kettenspannrad immer passend zur Kette, zur Teilung, zur Belastung und zur vorhandenen Einbausituation ausgewählt werden.

Kettenspannrad, Umlenkrad oder Kettenrad?

Ein Kettenspannrad wird eingesetzt, um eine Kette zu spannen oder den Kettenlauf zu stabilisieren. Ein Umlenkrad verändert vor allem die Laufrichtung oder Führung der Kette. Ein klassisches Kettenrad überträgt dagegen meist Antriebskraft zwischen Welle und Kette. Im Alltag werden diese Begriffe manchmal ähnlich verwendet. Beim Austausch solltest du deshalb prüfen, ob das vorhandene Bauteil wirklich eine Spannfunktion übernimmt oder hauptsächlich als Führungs-, Umlenk- oder Antriebsrad arbeitet.

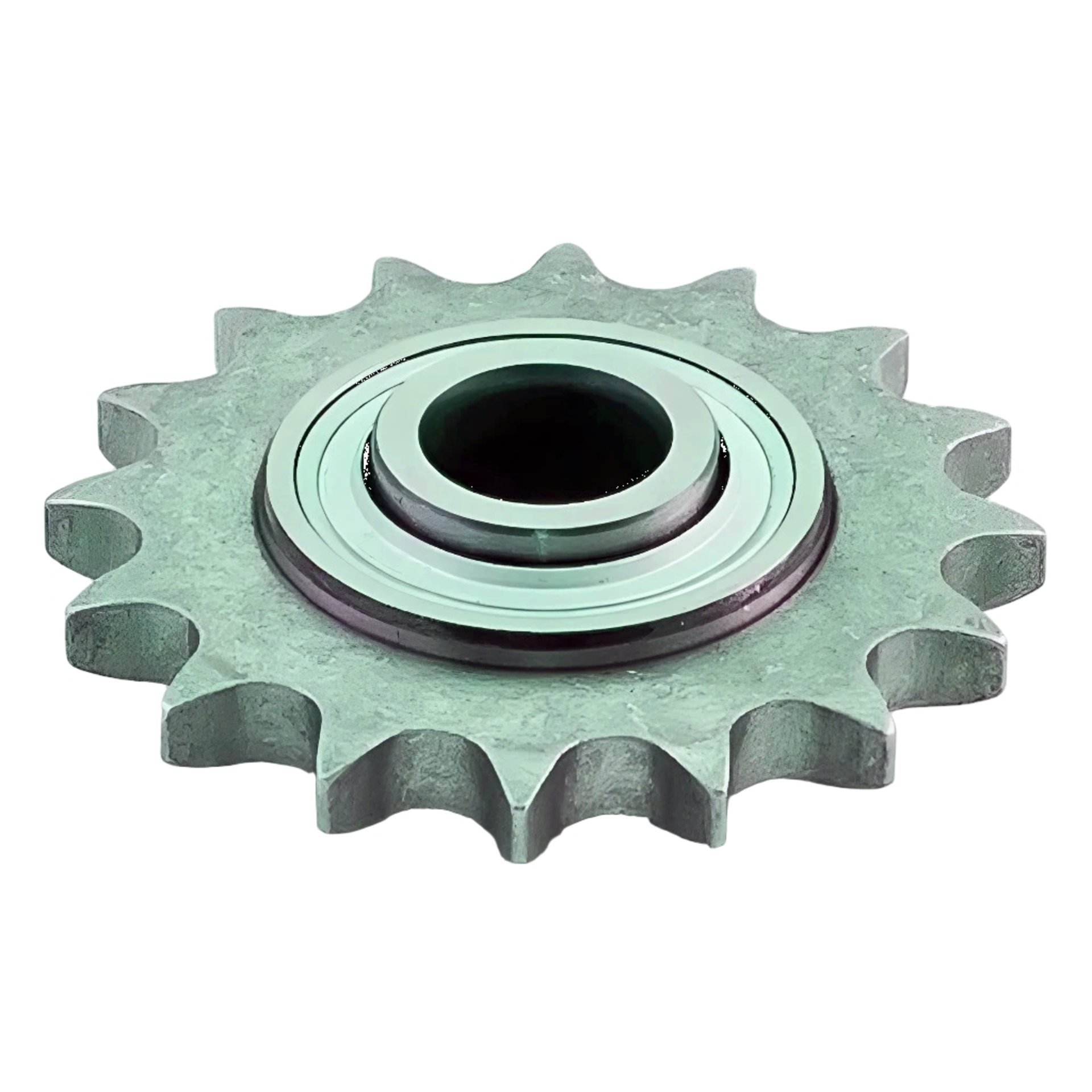

Kettenradscheibe und integriertes Lager

Viele Kettenspannräder sind als montagefertige Baueinheit aufgebaut. Sie bestehen aus einer Kettenradscheibe und einem integrierten Rillenkugellager. Das Lager sorgt dafür, dass das Spannrad leichtgängig läuft, während die Verzahnung zur verwendeten Kette passen muss. Je nach Ausführung kann die Kettenradscheibe aus Stahl, Sinterwerkstoff oder Kunststoff bestehen. Kunststoffausführungen können in bestimmten Anwendungen besonders geräuscharm laufen.

Teilung, Zähnezahl und Kettenbreite beachten

Bei Kettenspannrädern sind die passenden Kettenmaße entscheidend. Wichtig sind vor allem Kettenteilung, Zähnezahl, Kettenbreite, Außendurchmesser, Bohrung und die vorhandene Befestigung. Das Spannrad muss zur verwendeten Rollen- oder Hülsenkette passen. Wenn Teilung, Zahnform oder Breite nicht stimmen, kann die Kette unruhig laufen, überspringen oder schneller verschleißen.

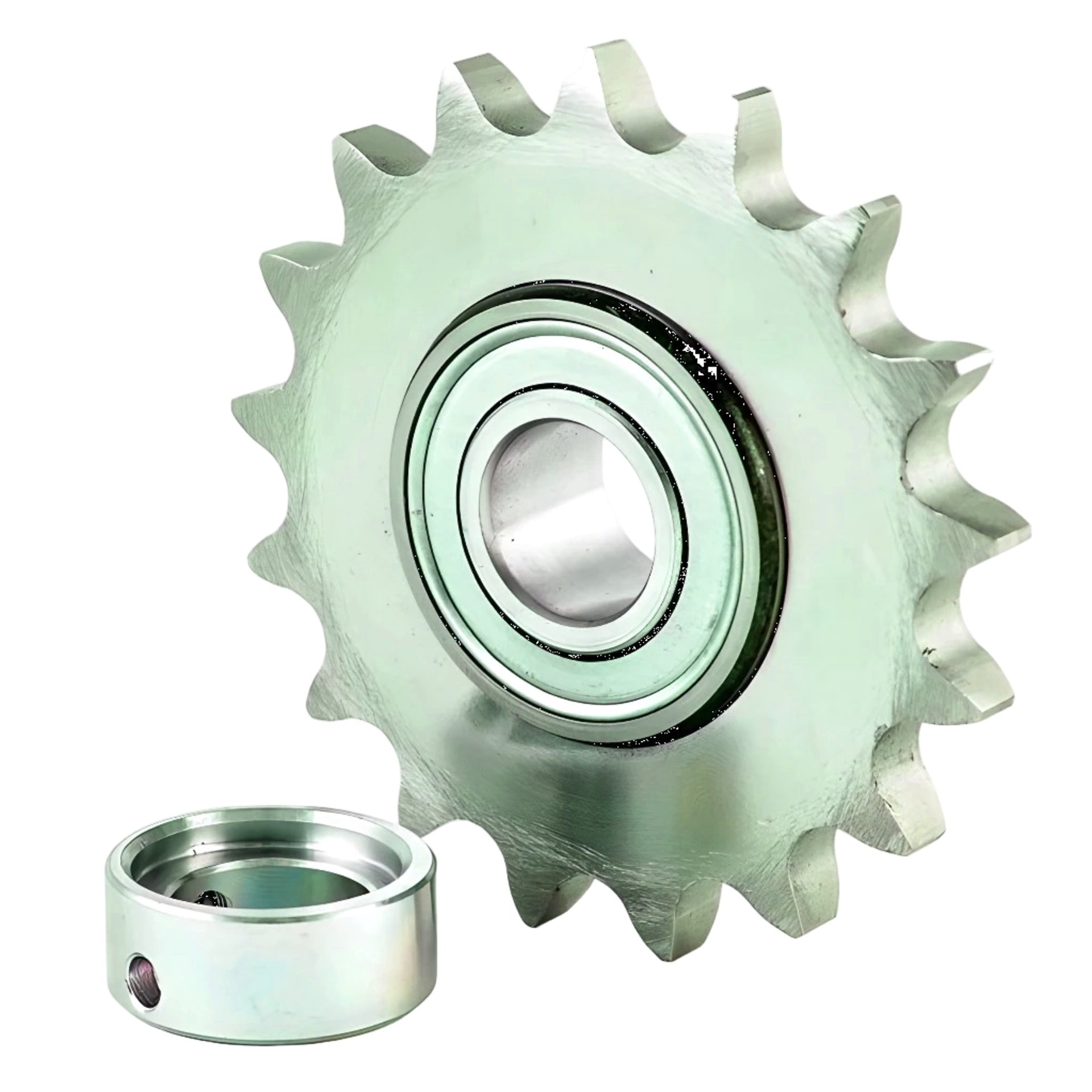

Lagerung, Abdichtung und Befestigung richtig prüfen

Das integrierte Lager eines Kettenspannrads muss zur Drehzahl, Belastung und Umgebung passen. Bei Staub, Schmutz, Feuchtigkeit oder Außenanwendungen sind Abdichtung und Schmierung besonders wichtig. Zusätzlich solltest du prüfen, ob das Spannrad auf einer Achse, einem Bolzen oder direkt auf einer Welle befestigt wird. Manche Ausführungen besitzen einen verlängerten Innenring oder eine besondere Befestigung, damit keine zusätzlichen Distanzringe erforderlich sind.

KSR, KSR..BO und Bezeichnungen richtig einordnen

Kettenspannräder werden je nach Hersteller häufig über Bezeichnungen wie KSR, KSR..BO oder weitere herstellerspezifische Varianten gesucht. Die genaue Bezeichnung kann Hinweise auf Kettenteilung, Zähnezahl, Bohrung, Lagerung, Werkstoff oder Befestigungsart geben. Bei bestimmten Ausführungen wird der Innenring durch einen Spannring auf der Welle befestigt. Beim Austausch solltest du deshalb immer die vollständige Bezeichnung und zusätzlich die Maße der vorhandenen Kette vergleichen.

Kettenlängung, Laufgeräusch und Verschleiß beachten

Kettenspannräder werden häufig eingesetzt, wenn sich eine Kette im Betrieb längt oder der Kettenlauf unruhig wird. Dabei sollte nicht nur das Spannrad geprüft werden, sondern die gesamte Kettenführung. Eine verschlissene Kette, ein beschädigtes Antriebskettenrad oder eine falsche Fluchtung kann auch ein neues Kettenspannrad schnell belasten. Deshalb solltest du bei Reparaturen immer Kette, Kettenräder, Achsen, Lagerung, Fluchtung und Spannweg zusammen betrachten.

Typische Anwendungen für Kettenspannräder

Kettenspannräder werden in vielen Kettentrieben eingesetzt, bei denen Rollenketten oder Hülsenketten geführt, gespannt oder umgelenkt werden müssen. Typische Einsatzbereiche sind unter anderem Förderanlagen, Kettenförderer, Rollenbahnen, Verpackungsmaschinen, Landmaschinen, Baumaschinen, Holzbearbeitungsmaschinen, Werkstattmaschinen, Antriebseinheiten, Industrieanlagen und industrielle Instandhaltung. Besonders sinnvoll sind sie, wenn ein Kettentrieb ruhig, geführt und mit passender Spannung laufen soll.

So findest du das passende Kettenspannrad

Am einfachsten findest du das richtige Kettenspannrad über die vorhandene Bezeichnung auf dem Altteil. Wenn keine Bezeichnung mehr lesbar ist, helfen die wichtigsten Maße weiter: Kettenteilung, Zähnezahl, Kettenbreite, Außendurchmesser, Bohrungsdurchmesser und die vorhandene Befestigungsart. Zusätzlich solltest du prüfen, ob das Spannrad für eine Rollen- oder Hülsenkette vorgesehen ist und ob Werkstoff, Lagerung, Abdichtung und Spannweg zur Anwendung passen.

Qualität für Kettentriebe, Fördertechnik und Reparatur

Bei Kugellager-Profis findest du Kettenspannräder für Anwendungen in Maschinenbau, Antriebstechnik, Fördertechnik, Landwirtschaft, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Kettenteilung, Zähnezahl, Hersteller oder technischer Ausführung suchen. So findest du schneller das passende Spannrad für Kettentriebe, Förderanlagen, Maschinen oder andere technische Anwendungen.

Kettenspannräder online kaufen bei Kugellager-Profis

Wenn du Kettenspannräder online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zum passenden Kettenspannrad gelangen. Wenn du dir bei KSR, KSR..BO, Kettenteilung, Zähnezahl, Kettenbreite, Lagerung, Befestigung oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl des richtigen Kettenspannrads.
