Nadelhülsen sind Nadellager mit sehr kleiner radialer Bauhöhe und eignen sich besonders für raumsparende Lagerungen im Maschinenbau, Nadelhülsen für kleine Gehäusebohrungen oder kompakte Nadellager für hohe radiale Tragfähigkeit. Sie sind montagefreundlich, in offenen und abgedichteten Varianten verfügbar und lassen sich bei Bedarf mit Axial-Nadellagern kombinieren. Dadurch sind sie eine starke Lösung für viele technische Anwendungen mit engem Bauraum.

Was Nadelhülsen auszeichnet

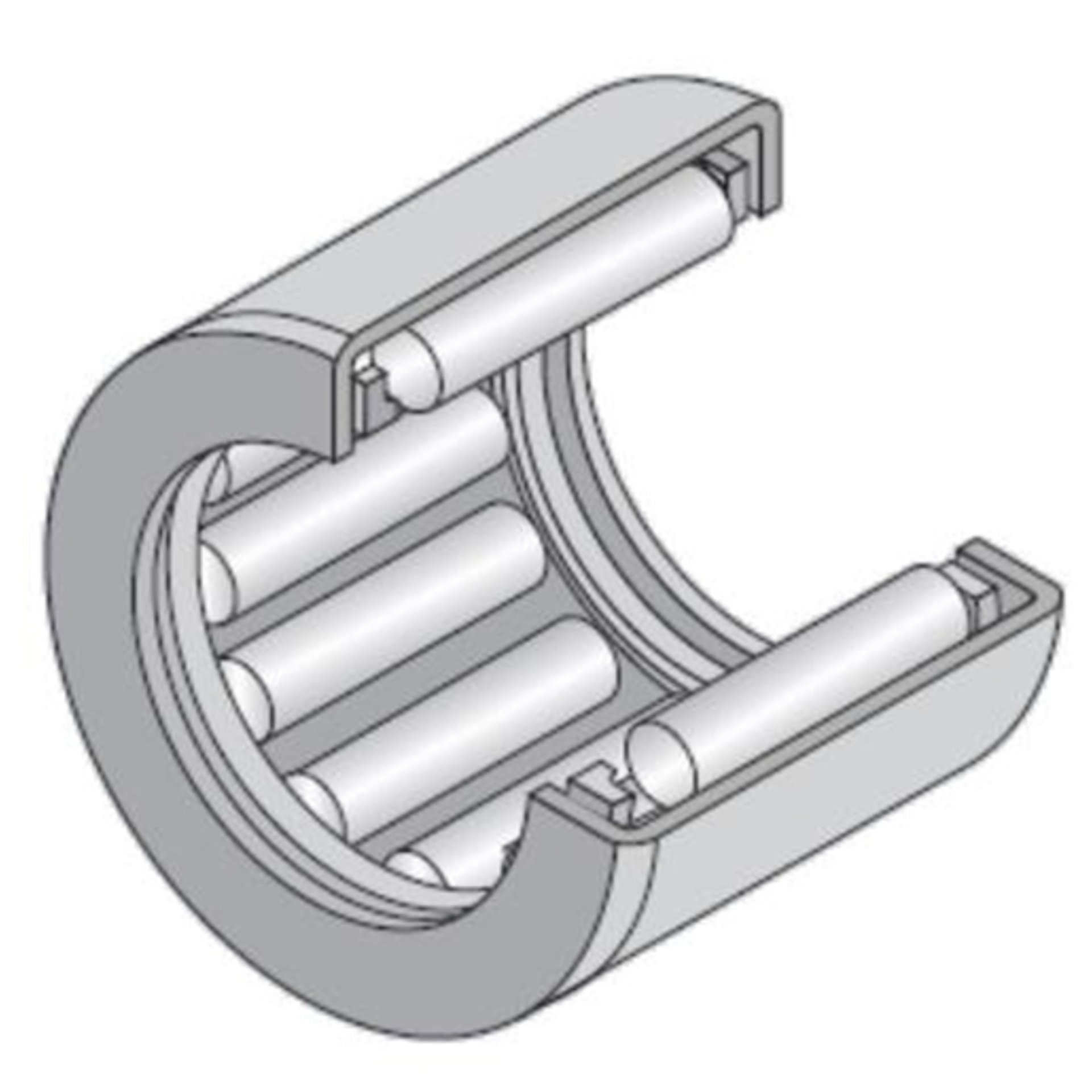

Nadelhülsen sind besonders kompakte Nadellager mit dünnwandiger Außenhülse. Sie werden eingesetzt, wenn hohe radiale Kräfte aufgenommen werden müssen, aber nur wenig Einbauraum vorhanden ist. Durch die schlanken Nadeln erreichen Nadelhülsen trotz geringer Bauhöhe eine hohe Tragfähigkeit. Typisch sind Anwendungen in Getrieben, Maschinen, Elektrowerkzeugen, Landmaschinen, Pumpen und kompakten Lagerstellen der Antriebstechnik.

Hohe radiale Tragfähigkeit bei kleiner Bauhöhe

Der große Vorteil von Nadelhülsen liegt in ihrer sehr kleinen radialen Bauhöhe. Sie können direkt in eine Gehäusebohrung eingepresst werden und benötigen dadurch deutlich weniger Platz als viele andere Wälzlager. Gleichzeitig übertragen die Nadeln hohe radiale Belastungen über eine große Kontaktfläche. Für axiale Kräfte sind klassische Nadelhülsen dagegen nicht ausgelegt. Wenn zusätzlich Kräfte in Richtung der Welle auftreten, sollte die Lagerstelle entsprechend ergänzt werden.

Nadelhülse oder Nadelbüchse – wo liegt der Unterschied?

Nadelhülsen und Nadelbüchsen werden im Alltag oft ähnlich bezeichnet. In vielen technischen Bezeichnungen steht die Nadelhülse eher für eine offene Ausführung, während eine Nadelbüchse häufig auch als einseitig geschlossene Variante vorkommen kann. Eine offene Nadelhülse eignet sich besonders für durchgehende Wellen oder Lagerstellen, bei denen die Welle vollständig durch das Lager geführt wird. Beim Austausch solltest du deshalb prüfen, ob die vorhandene Ausführung offen oder geschlossen ist.

HK, BK und passende Ausführung richtig prüfen

Nadelhülsen werden häufig über Bezeichnungen wie HK gesucht. Diese Baureihe steht typischerweise für offene Nadelhülsen. Bezeichnungen wie BK weisen dagegen häufig auf eine einseitig geschlossene Nadelbüchse hin. Nachsetzzeichen können zusätzliche Informationen zu Abdichtung, Käfig, Schmierung oder besonderen Ausführungen enthalten. Wenn du eine vorhandene Nadelhülse ersetzen möchtest, solltest du deshalb immer die vollständige Bezeichnung und die Bauform vergleichen.

Welle als Laufbahn richtig beachten

Viele Nadelhülsen besitzen keinen eigenen Innenring. Die Nadeln laufen dann direkt auf der Welle. Deshalb muss die Welle als Laufbahn geeignet sein. Wichtig sind passende Härte, saubere Oberfläche, Maßhaltigkeit und ausreichende Schmierung. Wenn die Welle nicht als direkte Laufbahn verwendet werden kann, kann je nach Einbausituation ein passender Innenring erforderlich sein. Dieser Punkt ist entscheidend, damit die Nadelhülse ruhig läuft und nicht vorzeitig verschleißt.

Einpressung, Gehäusebohrung und Schmierung beachten

Bei Nadelhülsen sind Gehäusebohrung, Passung und Montage besonders wichtig. Die dünnwandige Außenhülse passt sich der Gehäusebohrung an und muss sauber eingepresst werden. Eine beschädigte oder schief montierte Nadelhülse kann klemmen, unruhig laufen oder frühzeitig ausfallen. Zusätzlich sollte die Schmierung zur Belastung, Drehzahl und Umgebung passen. Gerade bei kompakten Lagerstellen hat die Schmierung großen Einfluss auf Laufverhalten und Lebensdauer.

Typische Anwendungen für Nadelhülsen

Nadelhülsen werden in vielen kompakten und radial belasteten Lagerstellen eingesetzt. Typische Anwendungen sind unter anderem Getriebe, Elektrowerkzeuge, Verbrennungsmotoren, Landmaschinen, Baumaschinen, Fördertechnik, Verpackungsmaschinen, Textilmaschinen, Werkstattmaschinen, Pumpen und industrielle Antriebseinheiten. Besonders sinnvoll sind sie, wenn eine hohe radiale Tragfähigkeit bei sehr begrenztem Einbauraum benötigt wird.

So findest du die passende Nadelhülse

Am einfachsten findest du die richtige Nadelhülse über die vorhandene Bezeichnung auf dem Altteil. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Innendurchmesser, Außendurchmesser und Breite. Zusätzlich solltest du prüfen, ob die Ausführung offen oder abgedichtet ist und ob die Welle als Laufbahn geeignet ist. Auch Gehäusebohrung, Schmierung, Belastung, Drehzahl und Einbausituation sind wichtig, damit die neue Nadelhülse technisch zur Anwendung passt.
