Radial-Nadellager sind die richtige Lösung für hohe radiale Belastungen bei geringem Bauraum. Sie eignen sich besonders als Radial-Nadellager für Getriebe, Nadellager für kompakte Maschinenbau-Anwendungen oder abgedichtete Radial-Nadellager für schmutzempfindliche Lagerstellen. Durch ihre Bauform mit Nadelrollen und herausnehmbarem Innenring verbinden sie Tragfähigkeit, kompakte Abmessungen und eine wirtschaftliche Lagerlösung.

Was Radial-Nadellager auszeichnet

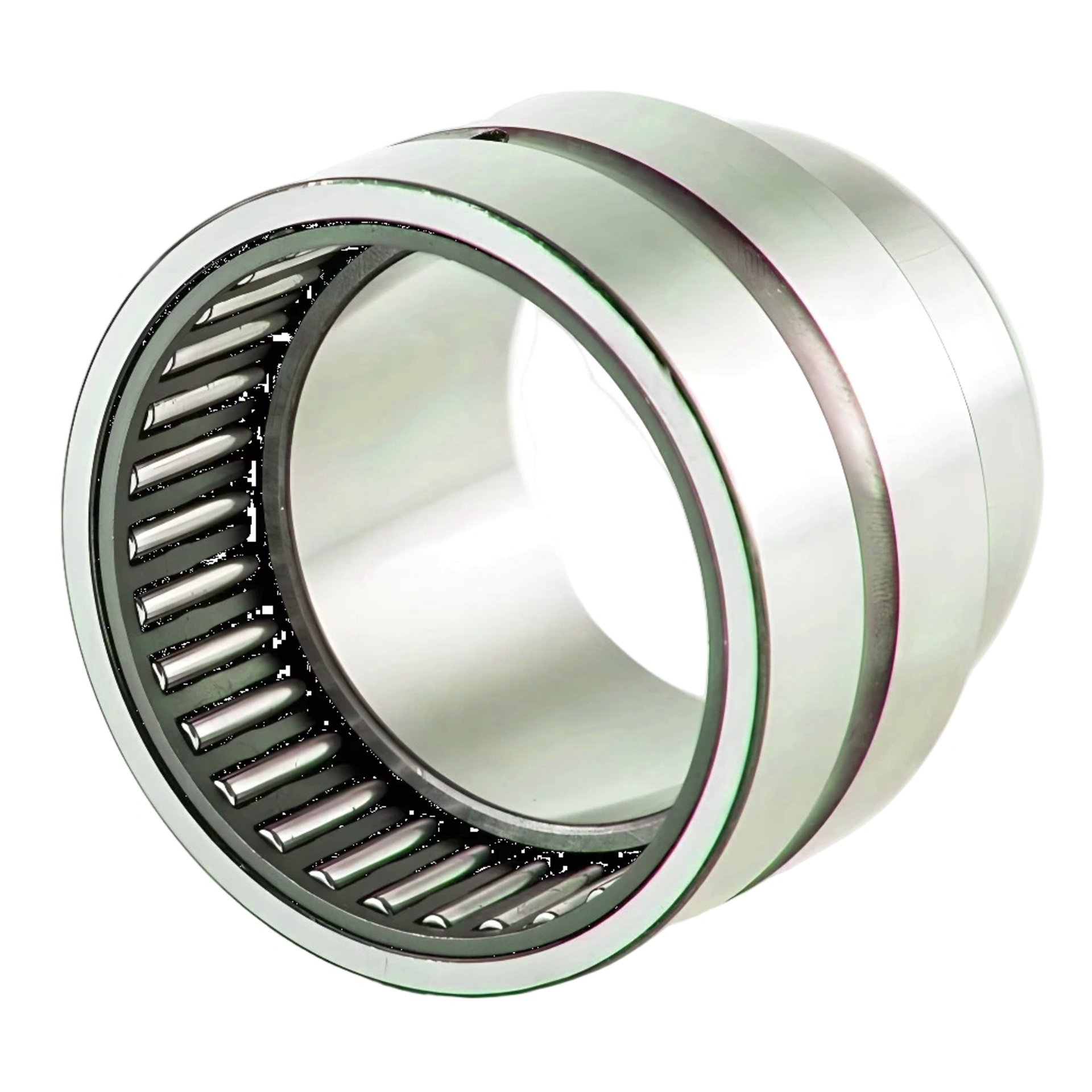

Radial-Nadellager sind kompakte Wälzlager für Lagerstellen, bei denen hohe radiale Kräfte aufgenommen werden müssen. Sie arbeiten mit schlanken, nadelförmigen Wälzkörpern und benötigen dadurch nur wenig radialen Einbauraum. Genau deshalb werden Radial-Nadellager häufig dort eingesetzt, wo ein klassisches Kugellager zu groß wäre, aber trotzdem eine belastbare und zuverlässige Lagerung benötigt wird.

Hohe radiale Tragfähigkeit bei geringer Bauhöhe

Der große Vorteil von Radial-Nadellagern liegt in ihrer hohen Tragfähigkeit bei sehr kompakter Bauform. Die langen, dünnen Nadeln verteilen die Belastung über eine größere Kontaktfläche als Kugeln. Dadurch können Radial-Nadellager hohe radiale Kräfte aufnehmen, ohne viel Platz zu benötigen. Für axiale Kräfte sind sie dagegen nur eingeschränkt geeignet. Wenn zusätzlich Belastungen in Richtung der Welle auftreten, sollte die Lagerstelle entsprechend ergänzt oder mit einer passenden Axiallagerung kombiniert werden.

Mit Innenring oder ohne Innenring?

Radial-Nadellager gibt es mit und ohne Innenring. Ausführungen mit Innenring werden eingesetzt, wenn die Welle nicht direkt als Laufbahn geeignet ist. Radial-Nadellager ohne Innenring laufen dagegen direkt auf der Welle und benötigen deshalb eine passende Oberflächenhärte, Maßhaltigkeit und Laufbahnqualität. Beim Austausch solltest du deshalb genau prüfen, ob das vorhandene Lager einen Innenring besitzt oder ob die Welle selbst die Laufbahn bildet.

NK, NKI, NA oder RNA richtig einordnen

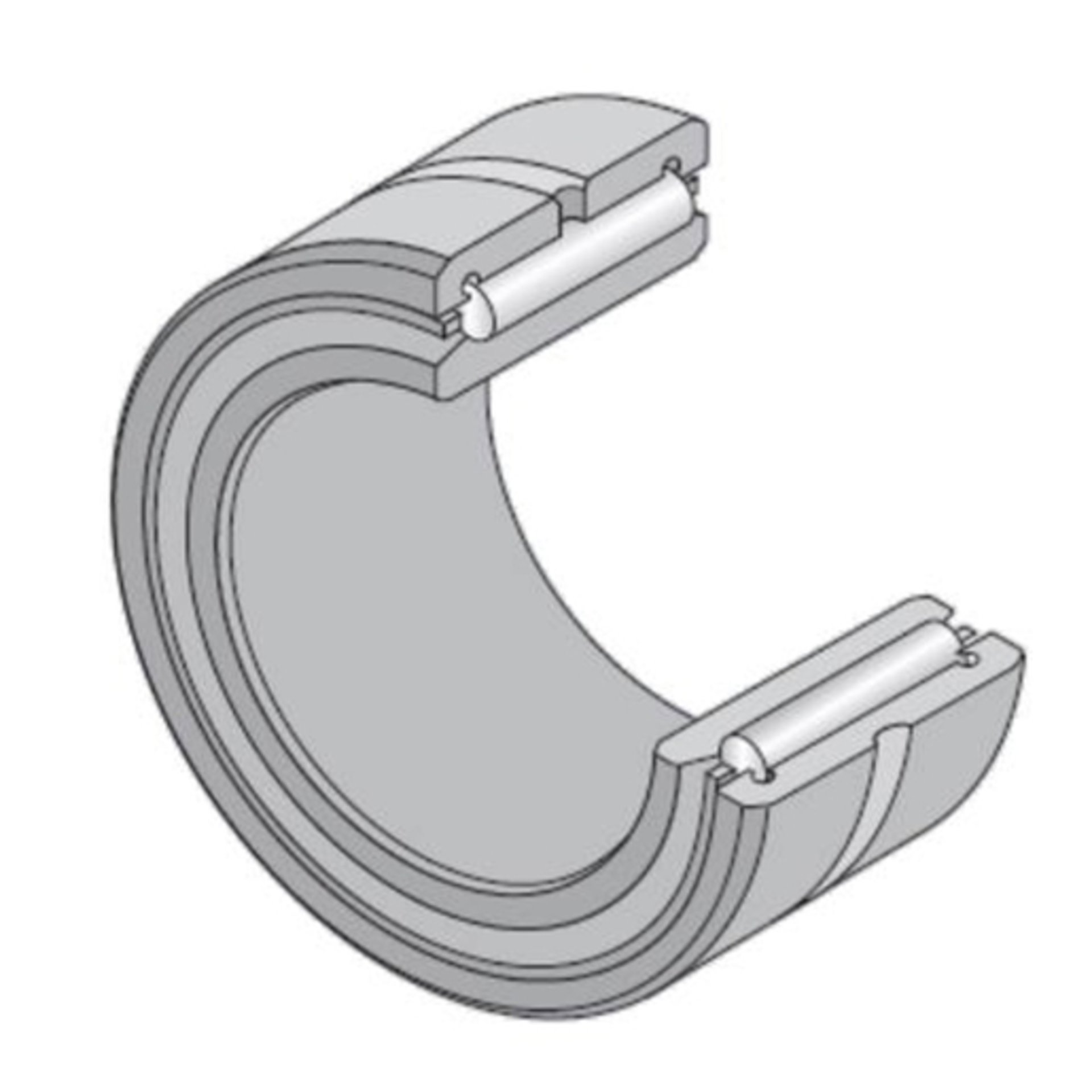

Radial-Nadellager werden häufig über Bezeichnungen wie NK, NKI, NA oder RNA gesucht. Diese Kürzel geben Hinweise auf Bauform, Innenring und Lagerausführung. NKI und NA stehen häufig für Ausführungen mit Innenring. NK und RNA werden häufig ohne Innenring eingesetzt. Da es herstellerabhängige Unterschiede geben kann, solltest du beim Austausch immer die vollständige Bezeichnung, die Abmessungen und die vorhandene Einbausituation vergleichen.

Laufbahn, Schmierung und Abdichtung beachten

Bei Radial-Nadellagern sind Laufbahnqualität und Schmierung besonders wichtig. Die Nadeln haben eine Linienberührung zur Laufbahn und übertragen hohe Kräfte auf engem Raum. Deshalb müssen Welle, Innenring oder Außenring sauber zur Anwendung passen. Je nach Ausführung können Radial-Nadellager offen, abgedichtet oder für Nachschmierung geeignet sein. Wenn Staub, Schmutz, Feuchtigkeit oder hohe Belastungen auftreten, solltest du Abdichtung, Schmierstoffversorgung, Drehzahl und Temperatur besonders sorgfältig prüfen.

Unterschied zu Nadelhülsen und Radial-Nadelkränzen

Radial-Nadellager werden oft mit Nadelhülsen oder Radial-Nadelkränzen verglichen. Eine Nadelhülse besitzt eine dünnwandige Außenhülse und wird häufig direkt in eine Gehäusebohrung eingepresst. Ein Radial-Nadelkranz besteht meist nur aus Käfig und Nadeln und benötigt geeignete Laufbahnen an Welle und Gehäuse. Radial-Nadellager mit massivem Außenring sind dagegen robuster aufgebaut und eignen sich für Lagerstellen, bei denen eine definierte Lageraußenfläche und hohe radiale Belastbarkeit benötigt werden.

Typische Anwendungen für Radial-Nadellager

Radial-Nadellager werden in vielen kompakten und stark radial belasteten Lagerstellen eingesetzt. Typische Anwendungen sind unter anderem Getriebe, Elektrowerkzeuge, Verbrennungsmotoren, Landmaschinen, Baumaschinen, Fördertechnik, Verpackungsmaschinen, Textilmaschinen, Werkstattmaschinen, Pumpen und industrielle Antriebseinheiten. Besonders sinnvoll sind sie, wenn hohe radiale Kräfte bei begrenztem Einbauraum aufgenommen werden müssen.

So findest du das passende Radial-Nadellager

Am einfachsten findest du das richtige Radial-Nadellager über die vorhandene Bezeichnung auf dem Altteil. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Innendurchmesser, Außendurchmesser und Breite. Zusätzlich solltest du prüfen, ob ein Innenring vorhanden ist, ob die Welle als Laufbahn geeignet ist und ob Abdichtung oder Nachschmierung benötigt werden. Auch Belastung, Drehzahl, Temperatur und Einbauraum sind wichtig, damit das neue Radial-Nadellager technisch zur Anwendung passt.

Qualität für kompakte Lagerstellen und Antriebstechnik

Bei Kugellager-Profis findest du Radial-Nadellager für Anwendungen in Maschinenbau, Antriebstechnik, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Hersteller oder technischer Ausführung suchen. So findest du schneller das passende Ersatzlager für kompakte Lagerstellen, Getriebe, Werkzeuge, Maschinen oder andere technische Anwendungen.

Radial-Nadellager online kaufen bei Kugellager-Profis

Wenn du Radial-Nadellager online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen, Baureihen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zum passenden Radial-Nadellager gelangen. Wenn du dir bei NK, NKI, NA, RNA, Innenring, Laufbahn, Abdichtung oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl des richtigen Radial-Nadellagers.
