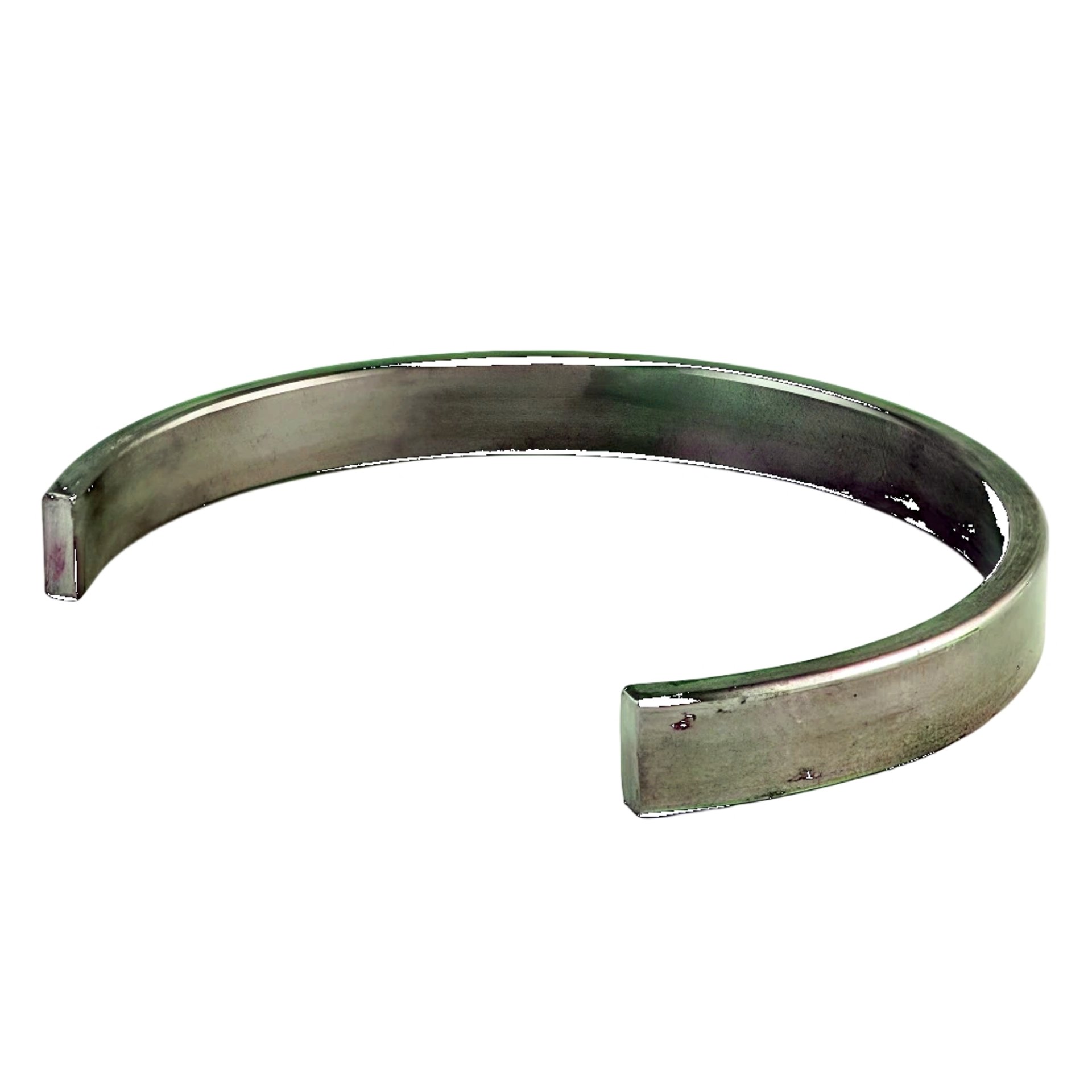

Festring

Was Festringe auszeichnet

Festringe sind Zubehörteile für Lagergehäuse und werden eingesetzt, um Lager axial im Gehäuse zu positionieren. Sie sitzen seitlich neben dem Lageraußenring und helfen dabei, eine Festlagerfunktion herzustellen. Dadurch kann das Lager axiale Kräfte in der vorgesehenen Richtung aufnehmen und die Welle gezielt führen. Typisch sind Anwendungen in Stehlagergehäusen, geteilten Lagergehäusen, Förderanlagen, Lüftern, Getrieben, Walzenlagerungen und industrieller Instandhaltung.

Festlagerfunktion im Lagergehäuse herstellen

Der große Vorteil eines Festrings liegt in der axialen Fixierung des Lagers im Gehäuse. Ohne Festring kann ein Lager in vielen Gehäusebauformen als Loslager ausgeführt sein und axiale Verschiebungen zulassen. Mit passenden Festringen wird das Lager seitlich geführt und kann die Funktion eines Festlagers übernehmen. Das ist besonders wichtig, wenn die Welle in ihrer axialen Position gehalten werden muss oder wenn die Lagerstelle gezielt Führungsaufgaben übernimmt.

Festring oder Loslager – wo liegt der Unterschied?

Bei vielen Lagerungen wird zwischen Festlager und Loslager unterschieden. Das Festlager führt die Welle axial und hält sie in Position. Das Loslager ermöglicht dagegen axiale Verschiebungen, zum Beispiel durch Wärmeausdehnung der Welle. Festringe werden eingesetzt, wenn ein Lager im Gehäuse axial festgelegt werden soll. Beim Austausch solltest du deshalb prüfen, ob die vorhandene Lagerstelle als Festlager oder als Loslager ausgeführt war.

Passend zu Stehlagergehäusen und geteilten Gehäusen

Festringe werden häufig in Stehlagergehäusen und geteilten Lagergehäusen eingesetzt. Dort gleichen sie den seitlichen Abstand zwischen Lager und Gehäuseanschlag aus und sorgen dafür, dass der Außenring axial gehalten wird. Besonders bei Gehäusen für Pendelrollenlager, Pendelkugellager oder andere Wälzlager ist die richtige Zuordnung wichtig. Ein optisch ähnlicher Festring passt nicht automatisch in jedes Gehäuse, weil Gehäusebreite, Lagerbreite und Ringbreite zusammenpassen müssen.

FRB, FRM, SR und Bezeichnungen richtig einordnen

Festringe werden je nach Hersteller und Gehäusereihe über unterschiedliche Bezeichnungen gesucht. Häufig kommen Kürzel wie FRB, FRM, SR oder herstellerspezifische Varianten vor. Die genaue Bezeichnung gibt Hinweise auf Ringbreite, Außendurchmesser, Gehäusegröße oder passende Lagerkombination. Beim Austausch solltest du deshalb nicht nur einen einzelnen Durchmesser vergleichen, sondern immer Gehäusebezeichnung, Lagerbezeichnung und Festringbezeichnung zusammen prüfen.

Ringbreite, Außendurchmesser und Gehäusesitz beachten

Bei Festringen sind die passenden Maße entscheidend. Wichtig sind vor allem Ringbreite, Außendurchmesser, Innendurchmesser und die passende Gehäusegröße. Die Ringbreite muss zum vorhandenen seitlichen Spiel zwischen Lager und Gehäuse passen. Ist der Festring zu schmal, wird das Lager nicht richtig geführt. Ist er zu breit, lässt sich die Lagerstelle möglicherweise nicht korrekt montieren oder das Lager wird verspannt.

Anzahl und Einbauposition richtig prüfen

Je nach Gehäuse, Lager und gewünschter Lagerfunktion können ein oder mehrere Festringe erforderlich sein. Häufig werden Festringe beidseitig neben dem Lager eingesetzt, damit der Außenring axial sicher geführt wird. In bestimmten Lagerstellen kann auch ein einzelner Festring ausreichen. Entscheidend ist die vorhandene Konstruktion. Beim Austausch solltest du deshalb immer prüfen, wie viele Festringe ursprünglich verbaut waren und auf welcher Seite sie im Gehäuse saßen.

Kombination mit Lager, Hülse und Dichtung

Festringe sind oft nur ein Teil der kompletten Lagerstelle. Je nach Gehäuse können zusätzlich ein Wälzlager, eine Spannhülse, eine Abziehhülse, Dichtungen, Deckel oder Schmierkomponenten benötigt werden. Besonders bei geteilten Stehlagergehäusen sollte die gesamte Kombination geprüft werden. Nur wenn Lager, Gehäuse, Festringe, Dichtung und Zubehör zusammenpassen, kann die Lagerstelle zuverlässig montiert und betrieben werden.

Typische Anwendungen für Festringe

Festringe werden in vielen Lagerstellen eingesetzt, bei denen ein Lager im Gehäuse axial festgelegt werden muss. Typische Einsatzbereiche sind unter anderem Stehlagergehäuse, geteilte Lagergehäuse, Pendelrollenlager, Pendelkugellager, Förderanlagen, Rollenbahnen, Lüfter, Gebläse, Getriebe, Walzen, Landmaschinen, Baumaschinen und industrielle Instandhaltung. Besonders wichtig sind sie, wenn eine Lagerstelle als Festlager ausgeführt werden soll.

So findest du den passenden Festring

Am einfachsten findest du den richtigen Festring über die vorhandene Bezeichnung auf dem Altteil oder über die Bezeichnung des dazugehörigen Gehäuses. Wenn keine Bezeichnung mehr lesbar ist, helfen die wichtigsten Maße weiter: Ringbreite, Außendurchmesser, Innendurchmesser und die vorhandene Gehäusebauform. Zusätzlich solltest du prüfen, welches Lager verbaut ist und ob die Lagerstelle als Festlager oder Loslager ausgeführt werden soll. Auch Dichtung, Hülse, Gehäuseserie und vorhandener Einbauraum sind wichtig, damit der neue Festring technisch zur Anwendung passt.

Qualität für Lagergehäuse, Montage und Reparatur

Bei Kugellager-Profis findest du Festringe für Anwendungen in Maschinenbau, Antriebstechnik, Fördertechnik, Landwirtschaft, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Gehäusegröße, Lagerbauart oder Hersteller suchen. So findest du schneller den passenden Festring für Stehlagergehäuse, geteilte Gehäuse, Pendelrollenlager oder andere Lagerstellen mit Festlagerfunktion.

Festringe online kaufen bei Kugellager-Profis

Wenn du Festringe online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zum passenden Festring gelangen. Wenn du dir bei FRB, FRM, SR, Ringbreite, Gehäusegröße, Festlagerfunktion, Lagerbezeichnung oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl des richtigen Festrings.
