Axial-Nadelkränze sind die richtige Wahl für hohe axiale Kräfte bei sehr geringer Bauhöhe. Sie eignen sich besonders als Axial-Nadelkranz für kompakten Maschinenbau, AXK für platzsparende Axiallagerung oder Nadelkranz für hohe Axiallasten in einer Richtung. Voraussetzung sind gehärtete und geschliffene Anlaufflächen, damit der Axial-Nadelkranz seine Vorteile bei Tragfähigkeit, Drehzahl und Rundlaufgenauigkeit voll ausspielen kann.

Was Axial-Nadelkränze auszeichnet

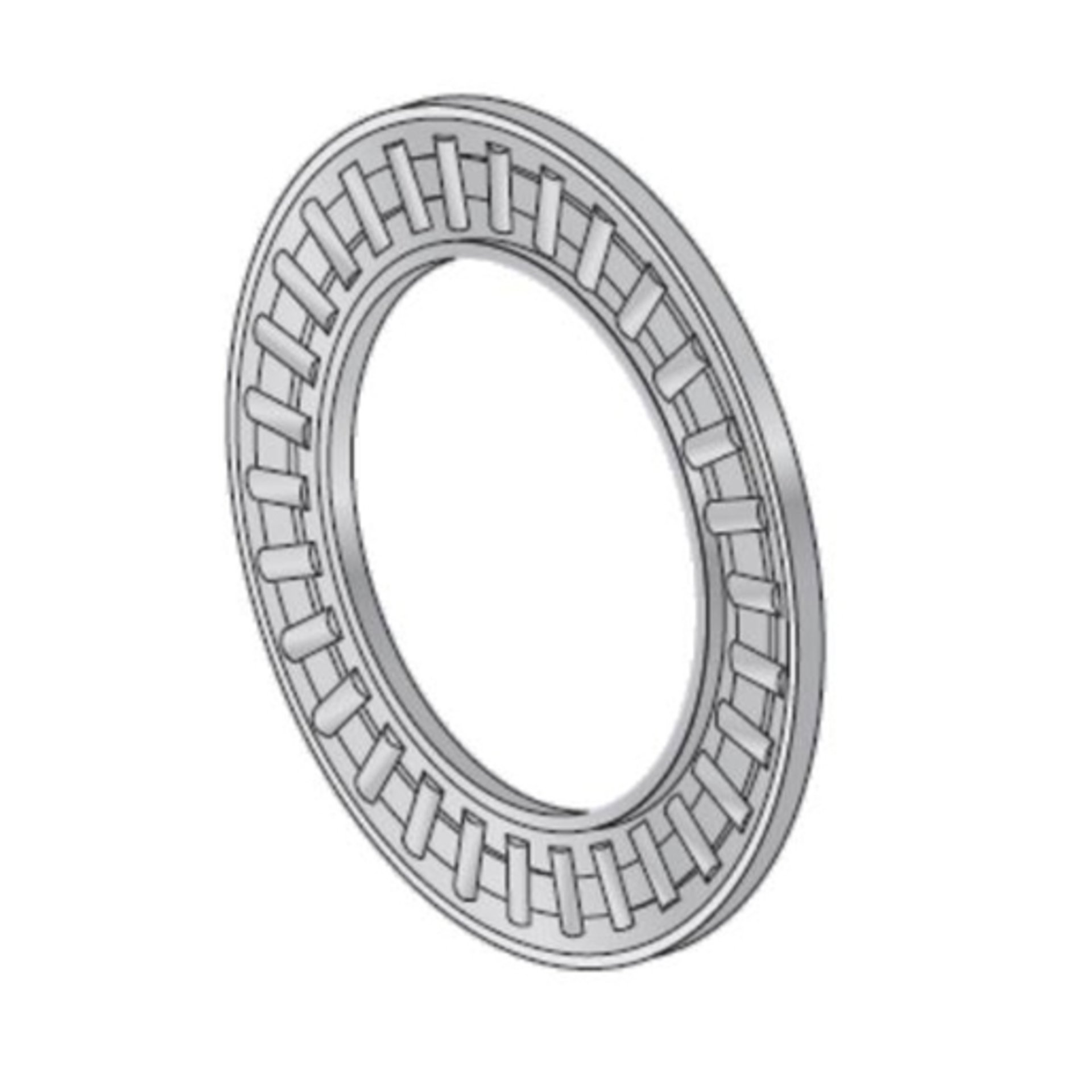

Axial-Nadelkränze sind kompakte Lagerkomponenten für Lagerstellen, bei denen axiale Kräfte in Richtung der Welle aufgenommen werden müssen. Sie bestehen aus einem Käfig mit mehreren Nadeln und benötigen nur wenig axialen Bauraum. Dadurch eignen sie sich besonders für Anwendungen, bei denen eine flache, tragfähige und einfache axiale Abstützung benötigt wird. Wichtig ist: Ein Axial-Nadelkranz ist meist kein vollständiges Lager, sondern wird mit geeigneten Laufbahnen oder passenden Axial-Lagerscheiben kombiniert.

Hohe axiale Tragfähigkeit bei geringer Bauhöhe

Der große Vorteil von Axial-Nadelkränzen liegt in der Kombination aus hoher axialer Tragfähigkeit und sehr flacher Bauform. Die Nadeln verteilen die Belastung über eine größere Kontaktfläche als Kugeln. Dadurch können Axial-Nadelkränze trotz geringer Höhe hohe Kräfte in axialer Richtung aufnehmen. Für radiale Belastungen sind sie dagegen nicht ausgelegt. Wenn zusätzlich radiale Kräfte auftreten, muss die Lagerstelle entsprechend ergänzt oder mit einer passenden Radiallagerung kombiniert werden.

Axial-Nadelkranz oder komplettes Axial-Nadellager?

Ein Axial-Nadelkranz besteht aus dem Nadelkranz mit Käfig. Erst zusammen mit geeigneten Laufbahnen entsteht eine vollständige axiale Lagerstelle. Wenn die Anschlussflächen an Welle und Gehäuse ausreichend gehärtet, eben und als Laufbahn geeignet sind, kann der Axial-Nadelkranz direkt verwendet werden. Sind die Flächen nicht geeignet, werden passende Axial-Lagerscheiben, Wellenscheiben oder Gehäusescheiben benötigt. Beim Austausch solltest du deshalb prüfen, ob nur der Nadelkranz oder auch die dazugehörigen Scheiben ersetzt werden müssen.

AXK, AS, LS, WS und GS richtig zuordnen

Axial-Nadelkränze werden häufig über Bezeichnungen wie AXK gesucht. Passende dünne Axial-Lagerscheiben können je nach Ausführung zum Beispiel mit AS bezeichnet sein. Weitere Scheibenarten wie LS, WS oder GS können je nach Lageraufbau als Lauf-, Wellen- oder Gehäusescheibe eingesetzt werden. Die genaue Kombination hängt von Einbauraum, Anschlussflächen und Belastung ab. Deshalb solltest du bei einer vorhandenen Lagerstelle immer prüfen, welche Komponenten zusammen verbaut waren.

Maße, Laufbahn und Schmierung beachten

Bei Axial-Nadelkränzen sind die Maße und die Laufbahnqualität besonders wichtig. Entscheidend sind Innendurchmesser, Außendurchmesser und Höhe. Zusätzlich müssen Oberfläche, Härte und Ebenheit der Laufbahnen zur Belastung passen. Auch die Schmierung hat großen Einfluss auf Laufverhalten und Lebensdauer. Wenn Nadeln ohne geeignete Schmierung oder auf ungeeigneten Flächen laufen, kann es schnell zu Verschleiß, Wärmeentwicklung oder Schäden an der Lagerstelle kommen.

Typische Anwendungen für Axial-Nadelkränze

Axial-Nadelkränze werden häufig in kompakten Lagerstellen eingesetzt, bei denen axiale Kräfte abgestützt werden müssen. Typische Einsatzbereiche sind unter anderem Getriebe, Verstelleinheiten, Maschinenachsen, Elektrowerkzeuge, Landmaschinen, Fördertechnik, Werkstattmaschinen, Vorrichtungen, Antriebseinheiten und industrielle Instandhaltung. Besonders sinnvoll sind sie, wenn wenig axialer Einbauraum vorhanden ist und trotzdem eine belastbare axiale Führung benötigt wird.

So findest du den passenden Axial-Nadelkranz

Am einfachsten findest du den richtigen Axial-Nadelkranz über die vorhandene Bezeichnung auf dem Altteil. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Innendurchmesser, Außendurchmesser und Höhe. Zusätzlich solltest du prüfen, ob passende Axial-Lagerscheiben vorhanden sind oder mitbestellt werden müssen. Auch Belastung, Drehzahl, Schmierung, Einbauraum und die Qualität der Anschlussflächen sind wichtig, damit der neue Axial-Nadelkranz technisch zur Anwendung passt.

Qualität für kompakte axiale Lagerstellen und Reparatur

Bei Kugellager-Profis findest du Axial-Nadelkränze für Anwendungen in Maschinenbau, Antriebstechnik, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Hersteller oder technischer Ausführung suchen. So findest du schneller die passende Lagerkomponente für kompakte axiale Lagerstellen, Getriebe, Maschinenachsen oder Verstelleinheiten.

Axial-Nadelkränze online kaufen bei Kugellager-Profis

Wenn du Axial-Nadelkränze online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zum passenden Axial-Nadelkranz gelangen. Wenn du dir bei AXK, Lagerscheibe, Laufbahn, Schmierung, Einbauraum oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl der richtigen Kombination.
