Filzdichtung

Was Filzdichtungen auszeichnet

Filzdichtungen sind Dichtungen für Lagergehäuse und Gehäuseeinheiten. Sie werden eingesetzt, um Lagerstellen vor Staub, Schmutz und leichten Verunreinigungen zu schützen und gleichzeitig Schmierfett im Gehäuse zu halten. Durch den ölgetränkten Filzstreifen entsteht eine einfache und bewährte Abdichtung für viele fettschmierte Lagerstellen. Typisch sind Anwendungen an Stehlagergehäusen, geteilten Lagergehäusen, Förderanlagen, Lüftern, Landmaschinen, Baumaschinen und industrieller Instandhaltung.

Einfache Abdichtung für fettschmierte Lagerstellen

Der große Vorteil einer Filzdichtung liegt in ihrer einfachen, robusten und gut bewährten Dichtfunktion. Der Filz liegt im Bereich der Welle an und unterstützt den Schutz der Lagerstelle gegen Verschmutzung. Gleichzeitig hilft die Dichtung dabei, Schmierfett im Gehäuse zu halten. Besonders bei normalen Betriebsbedingungen und Fettschmierung kann eine Filzdichtung eine sinnvolle Lösung sein, wenn keine sehr hohe Dichtwirkung gegen Wasser, feinen Staub oder starke Verschmutzung erforderlich ist.

Filzdichtung, Zweilippendichtung oder Labyrinthdichtung?

Bei Lagergehäusen kommen je nach Einsatz verschiedene Dichtungsarten infrage. Eine Filzdichtung eignet sich vor allem für fettschmierte Lagerstellen mit eher normalen Umgebungsbedingungen. Eine Zweilippendichtung bietet durch ihre Dichtlippen eine stärkere berührende Abdichtung gegen Schmutz und Schmierstoffaustritt. Eine Labyrinthdichtung arbeitet berührungsfrei und kann bei höheren Drehzahlen oder besonderen Einsatzbedingungen sinnvoll sein. Welche Dichtung passt, hängt von Drehzahl, Schmierung, Verschmutzung, Feuchtigkeit und Gehäusebauform ab.

Für Stehlagergehäuse und geteilte Lagergehäuse

Filzdichtungen werden häufig bei Stehlagergehäusen und geteilten Lagergehäusen eingesetzt. Je nach Gehäusereihe sitzen sie in den vorgesehenen Ringnuten des Gehäuses und dichten den Bereich zwischen Gehäuse und Welle ab. Bei durchgehender Welle werden in vielen Gehäuseausführungen zwei Dichtungen benötigt. Beim Austausch solltest du deshalb immer prüfen, welche Gehäusebauform vorhanden ist und ob eine Dichtung für eine oder beide Gehäuseseiten erforderlich ist.

Ölgetränkter Filzstreifen und Adapter richtig prüfen

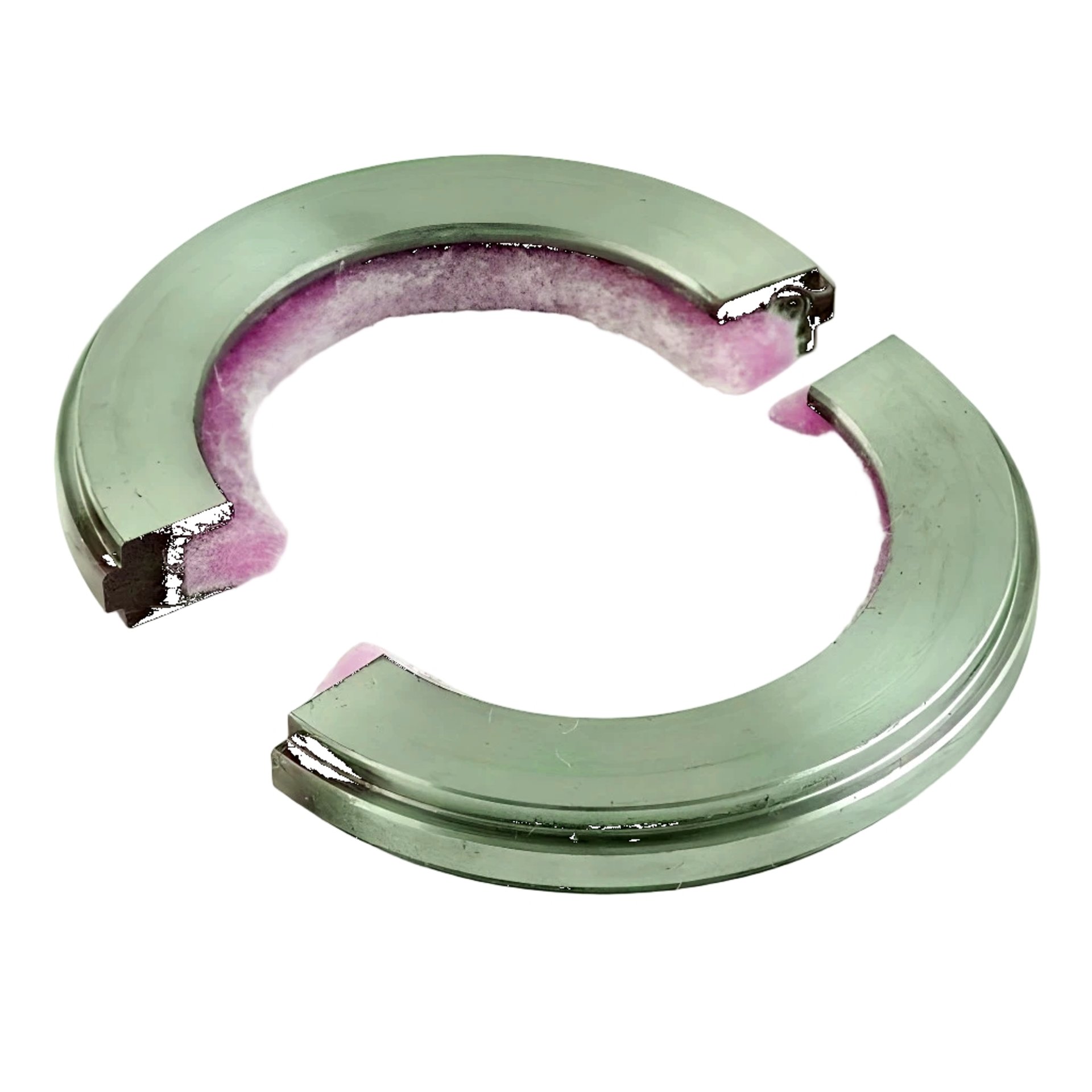

Viele Filzdichtungen bestehen aus einem geteilten Adapter mit eingelegtem, ölgetränktem Filzstreifen. Der Adapter hält die Dichtung in der vorgesehenen Position, während der Filzstreifen die eigentliche Dichtfunktion übernimmt. Je nach Ausführung kann zusätzlich ein O-Ring den Adapter in der Ringnut gegen Verdrehen sichern. Beim Austausch solltest du deshalb nicht nur den Filzstreifen, sondern die komplette Dichtungseinheit mit Adapter, Filz und möglicher Sicherung betrachten.

EFS, FSV und Bezeichnungen richtig einordnen

Filzdichtungen werden je nach Hersteller und Gehäusereihe über Bezeichnungen wie EFS, FSV oder weitere herstellerspezifische Varianten gesucht. Die genaue Bezeichnung kann Hinweise auf Gehäusegröße, Wellendurchmesser, Dichtungsform und passende Lagergehäuse-Baureihe geben. Beim Austausch solltest du deshalb nicht nur den Wellendurchmesser vergleichen, sondern immer Gehäusebezeichnung, Dichtungsbezeichnung und vorhandene Einbausituation zusammen prüfen.

Wellendurchmesser, Ringnut und Gehäusegröße beachten

Bei Filzdichtungen sind die passenden Maße entscheidend. Wichtig sind vor allem Wellendurchmesser, Gehäusegröße, Nutmaß, Dichtungsbreite und die vorhandene Ringnut im Gehäuse. Wenn die Filzdichtung nicht sauber in der Nut sitzt oder nicht passend an der Welle anliegt, kann die Lagerstelle nicht zuverlässig geschützt werden. Deshalb sollte die Dichtung immer passend zur Gehäuseserie, Welle und vorhandenen Lagerstelle ausgewählt werden.

Montage, Einlaufen und Wellenoberfläche

Die Funktion einer Filzdichtung hängt stark von der sauberen Montage ab. Der Filz muss korrekt in der Dichtungseinheit sitzen und zur Welle passen. Die Wellenoberfläche sollte im Dichtbereich sauber, glatt und frei von scharfen Kanten oder Beschädigungen sein. Nach der Montage kann eine Filzdichtung eine kurze Einlaufzeit benötigen, bis sie sich an die Welle angepasst hat. Auch Schmierstoff, Drehzahl, Temperatur und Fluchtungsfehler der Welle sollten zur gewählten Dichtung passen.

Typische Anwendungen für Filzdichtungen

Filzdichtungen werden in vielen Lagergehäusen eingesetzt, bei denen eine einfache Abdichtung für fettschmierte Lagerstellen benötigt wird. Typische Einsatzbereiche sind unter anderem Stehlagergehäuse, geteilte Lagergehäuse, Förderanlagen, Rollenbahnen, Lüfter, Gebläse, Landmaschinen, Baumaschinen, Verpackungsmaschinen, Werkstattmaschinen und industrielle Instandhaltung. Besonders sinnvoll sind sie, wenn Lagerstellen vor normalen Verschmutzungen geschützt und Schmierfett im Gehäuse gehalten werden soll.

So findest du die passende Filzdichtung

Am einfachsten findest du die richtige Filzdichtung über die vorhandene Bezeichnung auf der Dichtung oder über die Bezeichnung des dazugehörigen Gehäuses. Wenn keine Bezeichnung mehr lesbar ist, helfen die wichtigsten Maße weiter: Wellendurchmesser, Außendurchmesser, Dichtungsbreite, Nutmaß und die vorhandene Gehäusebauform. Zusätzlich solltest du prüfen, ob die Dichtung für Stehlagergehäuse, geteilte Gehäuse oder eine bestimmte Gehäusereihe vorgesehen ist.

Qualität für Lagergehäuse, Abdichtung und Reparatur

Bei Kugellager-Profis findest du Filzdichtungen für Anwendungen in Maschinenbau, Antriebstechnik, Fördertechnik, Landwirtschaft, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Gehäusegröße, Wellendurchmesser oder Hersteller suchen. So findest du schneller die passende Dichtung für Lagergehäuse, Gehäuseeinheiten und fettschmierte Lagerstellen.

Filzdichtungen online kaufen bei Kugellager-Profis

Wenn du Filzdichtungen online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zur passenden Filzdichtung gelangen. Wenn du dir bei EFS, FSV, Wellendurchmesser, Gehäusegröße, Ringnut, Filzstreifen oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl der richtigen Dichtung.
