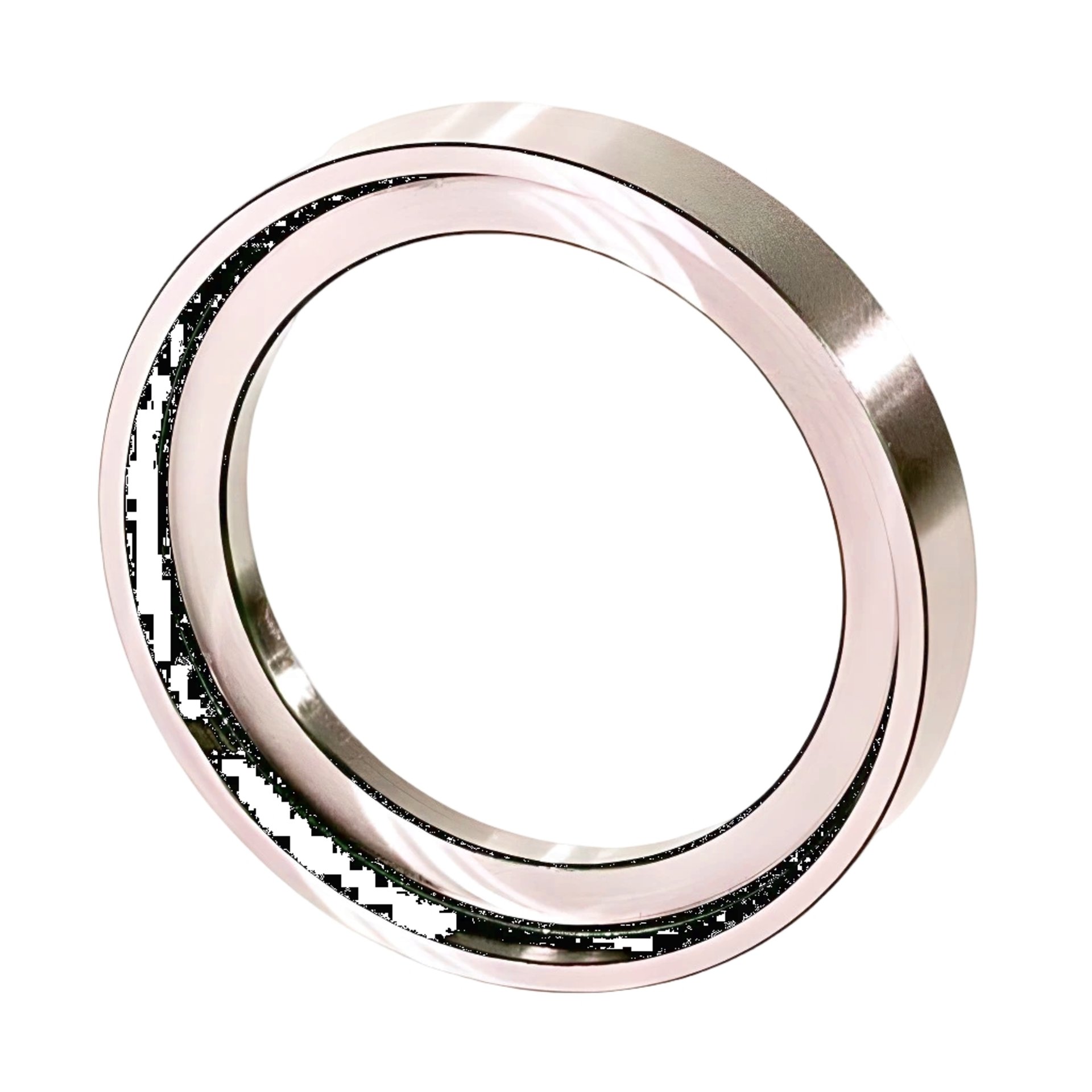

Winkelringe der Bauform HJ werden zusammen mit Zylinderrollenlagern der Bauformen NU oder NJ eingesetzt, um die Welle axial in einer oder beiden Richtungen führen zu können. Sie eignen sich besonders als Winkelring für NU-Lager, HJ-Winkelring für NJ-Lager oder Zubehör für axiale Führung bei Zylinderrollenlagern. In vielen Anwendungen erleichtern sie außerdem den Ein- und Ausbau der Lager und erweitern die Einsatzmöglichkeiten bestehender Lagerbauformen. Damit sind Winkelringe ein sehr praxisnahes Zubehörteil für den Maschinenbau.

Was Winkelringe auszeichnet

Winkelringe sind Zubehörteile für bestimmte Zylinderrollenlager. Sie werden eingesetzt, wenn ein Lager axial geführt oder eine Festlagerfunktion hergestellt werden soll. Durch ihre L-förmige Bauform ergänzen sie den Innenring des Lagers und ermöglichen je nach Kombination eine zusätzliche axiale Abstützung. Typisch sind Anwendungen in Getrieben, Elektromotoren, Pumpen, Verdichtern, Werkzeugmaschinen, Förderanlagen und industrieller Instandhaltung.

Axiale Führung bei Zylinderrollenlagern

Der große Vorteil eines Winkelrings liegt in der axialen Führung des Lagers. Zylinderrollenlager können je nach Bauform als Loslager oder Festlager eingesetzt werden. Ein Winkelring kann dabei helfen, die axiale Beweglichkeit gezielt zu begrenzen oder eine zusätzliche Führungsfunktion zu übernehmen. Das ist besonders wichtig, wenn die Welle nicht nur radial abgestützt, sondern auch axial in einer bestimmten Richtung oder in beiden Richtungen geführt werden muss.

NU, NJ oder NUP – wann wird ein Winkelring benötigt?

Winkelringe werden häufig mit Zylinderrollenlagern der Bauformen NU und NJ kombiniert. Ein NU-Lager kann mit einem passenden Winkelring axiale Kräfte in eine Richtung aufnehmen. Ein NJ-Lager kann mit einem Winkelring zu einer Lagerung ergänzt werden, die axiale Führung in beide Richtungen ermöglicht. Bei NUP-Lagern ist eine lose Bordscheibe bereits Teil der Lagerbauform. Beim Austausch solltest du deshalb genau prüfen, ob das vorhandene Lager einen separaten Winkelring benötigt oder ob die axiale Führung bereits im Lager enthalten ist.

HJ und passende Lagerbezeichnung richtig prüfen

Winkelringe werden häufig über Bezeichnungen wie HJ gesucht. Die genaue Bezeichnung gibt Hinweise darauf, zu welcher Zylinderrollenlager-Baureihe der Winkelring passt. Ein Winkelring ist nicht universell verwendbar, sondern muss exakt zur Lagerreihe, Lagergröße und Bauform passen. Wenn du einen vorhandenen Winkelring ersetzen möchtest, solltest du deshalb immer die vollständige Bezeichnung des Zylinderrollenlagers und die Bezeichnung des Winkelrings zusammen prüfen.

Unterschied zu Bordscheibe und Festring

Winkelringe werden manchmal mit Bordscheiben oder Festringen verwechselt. Ein Winkelring gehört zur Lagerfunktion eines Zylinderrollenlagers und ergänzt die axiale Führung am Lager. Eine Bordscheibe ist bei bestimmten Lagerbauformen bereits Bestandteil des Lagers. Ein Festring wird dagegen meist im Lagergehäuse eingesetzt, um ein Lager axial im Gehäuse zu fixieren. Beim Austausch ist deshalb wichtig, ob ein Lagerzubehörteil direkt zum Zylinderrollenlager oder zur Gehäusebefestigung gehört.

Maße, Lagerreihe und axiale Belastung beachten

Bei Winkelringen sind die passenden Maße entscheidend. Wichtig sind vor allem Innendurchmesser, Außendurchmesser, Breite und die zugehörige Lagerreihe. Zusätzlich solltest du prüfen, welche axiale Belastung in der Anwendung auftritt und ob der Winkelring zur vorhandenen Lagerbauform passt. Ein optisch ähnlicher Winkelring kann technisch falsch sein, wenn Maßreihe, Bordgeometrie oder Lagerzuordnung nicht stimmen.

Montage, Zuordnung und Lagerfunktion

Bei der Montage eines Winkelrings muss die Zuordnung zum Lager eindeutig sein. Winkelring und Zylinderrollenlager bilden zusammen die gewünschte Lagerfunktion. Wird ein falscher Winkelring verwendet oder nicht korrekt montiert, kann die axiale Führung unzureichend sein oder das Lager verspannt werden. Deshalb sollten Einbaurichtung, Lagerbezeichnung, Sitzflächen, axiale Führung und vorhandener Einbauraum sorgfältig geprüft werden.

Typische Anwendungen für Winkelringe

Winkelringe werden in Lagerstellen eingesetzt, bei denen Zylinderrollenlager axial ergänzt oder geführt werden müssen. Typische Einsatzbereiche sind unter anderem Zylinderrollenlager, Getriebe, Elektromotoren, Pumpen, Kompressoren, Verdichter, Walzen, Werkzeugmaschinen, Förderanlagen, Antriebseinheiten und industrielle Instandhaltung. Besonders sinnvoll sind sie, wenn hohe radiale Tragfähigkeit mit definierter axialer Führung kombiniert werden muss.

So findest du den passenden Winkelring

Am einfachsten findest du den richtigen Winkelring über die vorhandene Bezeichnung auf dem Altteil oder über die vollständige Bezeichnung des dazugehörigen Zylinderrollenlagers. Wenn keine Bezeichnung mehr lesbar ist, helfen die wichtigsten Maße weiter: Innendurchmesser, Außendurchmesser, Breite und die vorhandene Lagerbauform. Zusätzlich solltest du prüfen, ob der Winkelring zu einem NU- oder NJ-Lager gehört und welche axiale Führungsfunktion in der Anwendung benötigt wird.

Qualität für Zylinderrollenlager, Montage und Reparatur

Bei Kugellager-Profis findest du Winkelringe für Anwendungen in Maschinenbau, Antriebstechnik, Fördertechnik, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Lagerreihe, Hersteller oder technischer Ausführung suchen. So findest du schneller den passenden Winkelring für Zylinderrollenlager, Festlagerfunktionen oder andere Lagerstellen mit axialer Führung.

Winkelringe online kaufen bei Kugellager-Profis

Wenn du Winkelringe online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zum passenden Winkelring gelangen. Wenn du dir bei HJ, NU, NJ, NUP, Lagerreihe, axialer Führung, Festlagerfunktion oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl des richtigen Winkelrings.
