Wälzlager Nachsetzzeichen verstehen
Nachsetzzeichen (Suffixe) liefern dir wichtige Zusatzinformationen zur Lagerbezeichnung, wie zum Beispiel: Dichtungsart, Lagerluft, Käfigmaterial und Toleranzklasse. Alle Zeichen sind dabei nach DIN 623 genormt.
Nutze underen Decoder und lass dir erklären was auf deinem Lager steht!

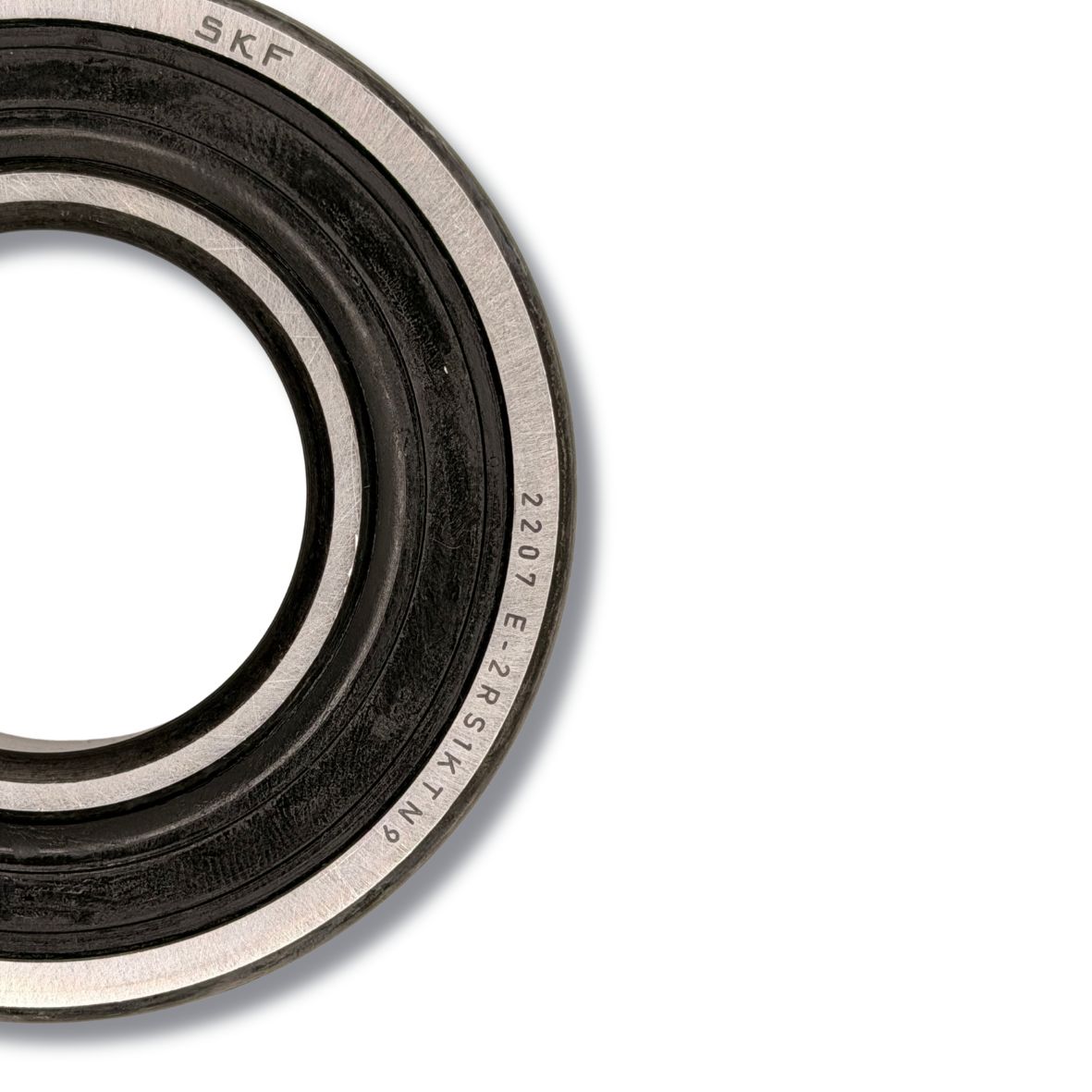

Lagerkennzeichnung & Nachsetzzeichen verständlich erklärt
Nachsetzzeichen helfen dir dabei, die genaue Ausführung eines Wälzlagers zu erkennen. Sie geben dir unter anderem Auskunft über Dichtung, Lagerluft, Toleranzklasse, Käfig, Bohrung und besondere Ausführungen.
Beispiel: Bei einer Bezeichnung wie 6205-2RS1/C3 beschreibt 6205 die Grundbezeichnung des Lagers, 2RS1 die Dichtung und C3 die vergrößerte Lagerluft.
Dichtungszeichen
Dichtungszeichen zeigen dir, ob und wie ein Lager gegen Schmutz, Feuchtigkeit oder Schmierstoffverlust geschützt ist. Besonders verbreitet sind 2RS und 2Z.
| Zeichen | Bedeutung | Hinweis |
|---|---|---|
2RS / 2RS1 |
Beidseitige Gummidichtung, berührend | Sehr guter Schutz gegen Schmutz und Feuchtigkeit, etwas höhere Reibung |
RS / RS1 |
Einseitige Gummidichtung, berührend | Eine Seite offen oder mit Deckscheibe |
2Z / ZZ |
Beidseitige Stahldeckscheibe, berührungsfrei | Weniger Reibung als 2RS, aber geringerer Schmutzschutz |
Z |
Einseitige Stahldeckscheibe | Für Anwendungen mit geringerer Abdichtung |
2RZ |
Beidseitige Labyrinthdichtung, berührungsfrei | Sehr geringes Reibungsmoment |
PP / VV / LLU / DDU |
Herstellerspezifische Schreibweisen für beidseitige Dichtung | Entspricht oft funktional einer 2RS-Ausführung |
Lagerluft
Die Lagerluft beschreibt dir das radiale innere Spiel. Sie wird nur angegeben, wenn sie von der Standardausführung abweicht.
| Zeichen | Lagerluft | Typische Anwendung |
|---|---|---|
C2 |
Kleiner als Normalmaß | Präzisionsanwendungen mit geringem Spiel |
CN |
Normal | Standardausführung, wird meist nicht extra angegeben |
C3 |
Größer als Normalmaß | Erhöhte Betriebstemperatur oder Presspassungen |
C4 |
Größer als C3 | Schwere Passungen und starke Temperaturunterschiede |
C5 |
Größer als C4 | Sehr hohe Temperaturdifferenzen zwischen Innen- und Außenring |
Toleranzklasse
Die Toleranzklasse beeinflusst Maßhaltigkeit und Laufgenauigkeit. Für viele Standardanwendungen reicht die Normaltoleranz vollkommen aus.
| Zeichen | ISO-Klasse | Beschreibung |
|---|---|---|
P0 / PN |
Normal | Standardtoleranz für allgemeine Anwendungen |
P6 |
ISO 6 | Erhöhte Laufgenauigkeit |
P5 |
ISO 5 | Hohe Maß- und Laufgenauigkeit |
P4 |
ISO 4 | Sehr hohe Präzision, zum Beispiel für Spindeln |
P2 |
ISO 2 | Höchste Präzision |
Käfigzeichen
Der Käfig hält die Wälzkörper auf Abstand und beeinflusst für dich unter anderem Drehzahl, Reibung und Temperaturbeständigkeit.
| Zeichen | Käfigtyp | Material / Besonderheit |
|---|---|---|
M / MA |
Massivkäfig | Messing, robust und temperaturbeständig |
J / JA |
Fensterkäfig | Stahlblech, je nach Ausführung innen- oder außenringgeführt |
H |
Schnappkäfig | Gepresstes und gehärtetes Stahlblech |
L |
Leichtmetallkäfig | Aluminium-Ausführung |
TN / TVH / TN9 |
Kunststoffkäfig | Polyamid, leicht und korrosionsfest |
Y |
Polymerkäfig | Glasfaserverstärktes Polyamid |
Bohrung & Bauform
Diese Zeichen zeigen dir besondere Ausführungen von Innenring, Außenring oder Werkstoff.
| Zeichen | Bedeutung |
|---|---|
K |
Kegelbohrung 1:12 |
K30 |
Kegelbohrung 1:30 |
N |
Nut im Außenring für Sprengring |
NR |
Nut im Außenring mit eingesetztem Sprengring |
W |
Nichtrostender Edelstahl |
Weitere Nachsetzzeichen
Zusätzlich gibt es Nachsetzzeichen für Schmierung, optimierte Innenkonstruktionen und herstellerspezifische Besonderheiten.
| Zeichen | Bedeutung |
|---|---|
HT / HTF |
Schmierfett für hohe Temperaturen |
A |
Geänderte Innenkonstruktion |
E |
Optimierte Innenkonstruktion |
HV |
Nichtrostender Stahl mit lebensmittelverträglichem Schmierfett |
KRR |
Beidseitige Lippendichtung bei Kurvenrollen |
KTT |
3-Lippen-Dichtung, beidseitig |
