Radial-Nadelkränze sind ideal für Lagerungen mit geringstem radialem Bauraum, hoher Tragfähigkeit und guter Rundlaufgenauigkeit. Sie eignen sich besonders als Radial-Nadelkranz für kompakte Lagerungen, Nadelkranz für hohe Drehzahlen oder Nadelkranz im Maschinenbau bei gehärteten Laufbahnen. Durch ihre geringe radiale Bauhöhe und die montagefreundliche Bauform sind sie eine sehr wirtschaftliche Lösung für viele technische Anwendungen.

Was Radial-Nadelkränze auszeichnet

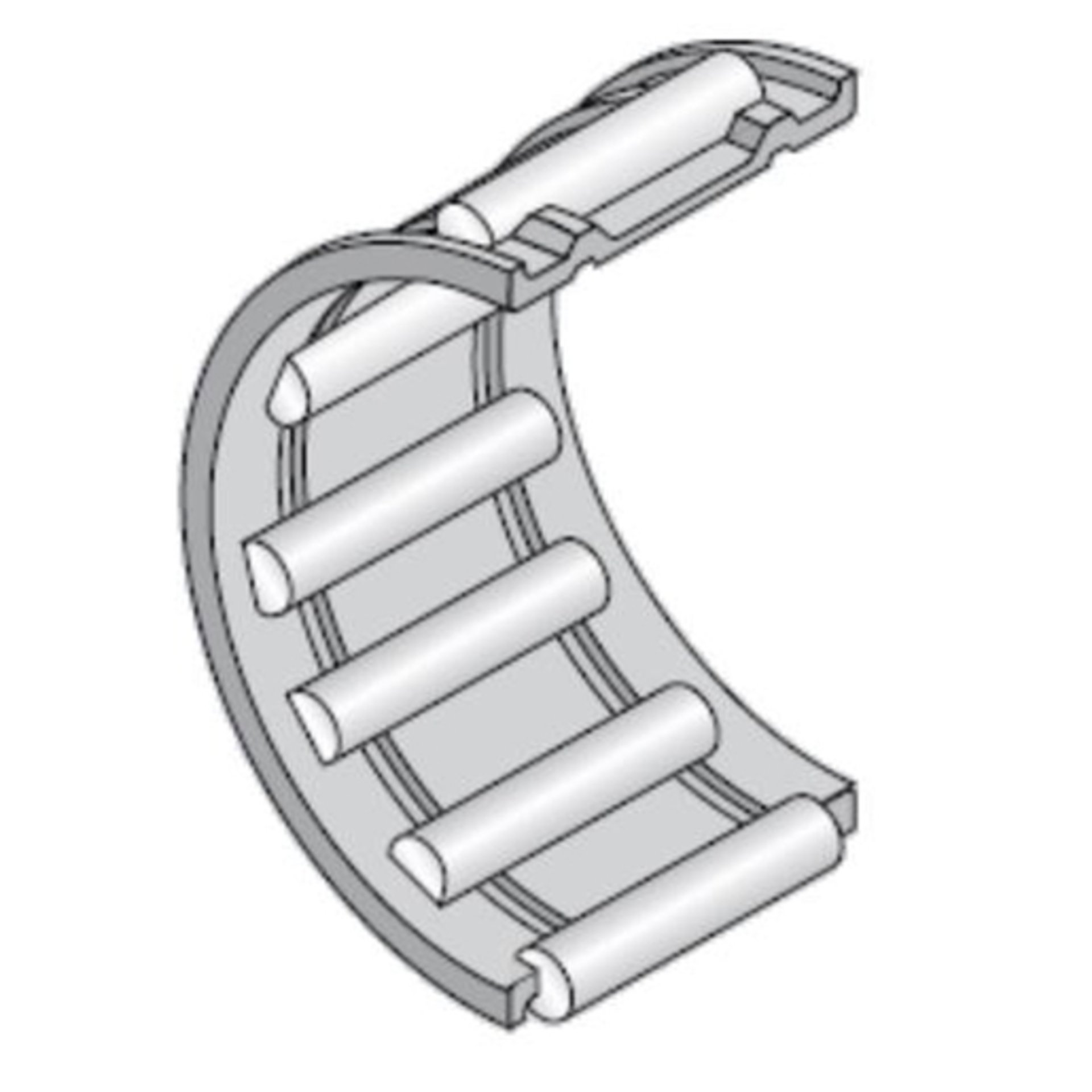

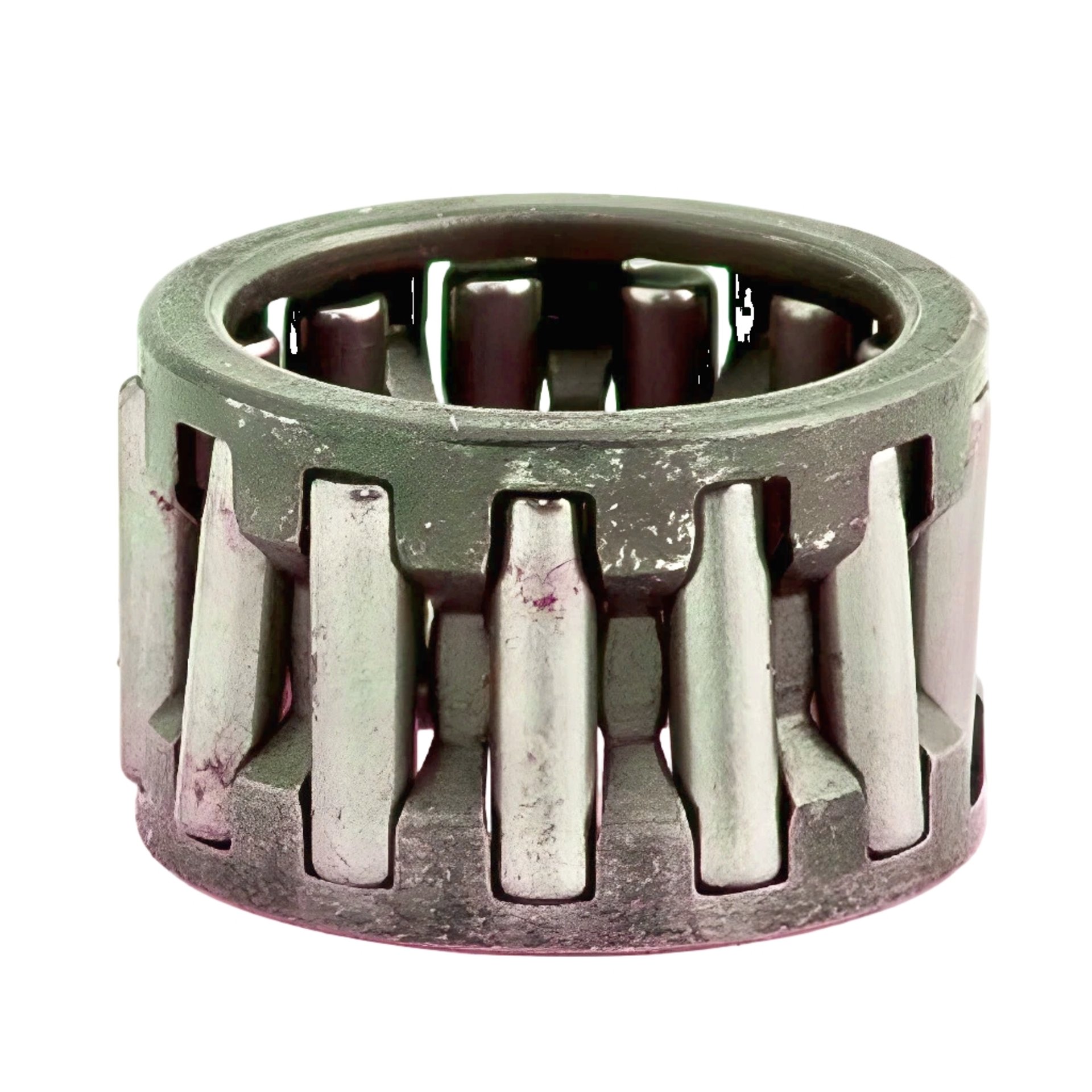

Radial-Nadelkränze sind kompakte Lagerkomponenten für radiale Lagerstellen. Sie bestehen aus einem Käfig mit mehreren nadelförmigen Wälzkörpern und benötigen nur sehr wenig radialen Einbauraum. Dadurch eignen sie sich besonders für Anwendungen, bei denen hohe radiale Kräfte aufgenommen werden müssen, aber kein Platz für ein vollständiges Lager mit Innenring und Außenring vorhanden ist. Typisch sind kompakte Lagerstellen in Getrieben, Motoren, Werkzeugen, Maschinen und Antriebseinheiten.

Hohe radiale Tragfähigkeit bei geringer Bauhöhe

Der große Vorteil von Radial-Nadelkränzen liegt in der Kombination aus hoher radialer Tragfähigkeit und sehr schlanker Bauform. Die langen, dünnen Nadeln verteilen die Belastung über eine größere Kontaktfläche als Kugeln. Dadurch können Radial-Nadelkränze trotz geringer Bauhöhe hohe radiale Kräfte aufnehmen. Für axiale Belastungen sind sie dagegen nicht ausgelegt. Wenn in deiner Anwendung zusätzlich Kräfte in Richtung der Welle auftreten, muss die Lagerstelle entsprechend ergänzt werden.

Nadelkranz ohne Innenring und Außenring

Ein Radial-Nadelkranz ist in vielen Fällen keine komplette Lagereinheit, sondern besteht nur aus Käfig und Nadeln. Die Laufbahnen werden dann durch die Welle und die Gehäusebohrung gebildet. Das spart Bauraum, stellt aber höhere Anforderungen an die Anschlussflächen. Welle und Gehäuse müssen als Laufbahn geeignet sein, damit die Nadeln sauber laufen und die Lagerstelle nicht vorzeitig verschleißt. Wenn diese Voraussetzung nicht erfüllt ist, kann je nach Einbausituation ein passender Innenring oder eine andere Nadellager-Ausführung erforderlich sein.

Laufbahnqualität, Härte und Schmierung beachten

Bei Radial-Nadelkränzen ist die Qualität der Laufbahnen besonders wichtig. Die Nadeln laufen direkt auf der Welle und in der Gehäusebohrung. Deshalb sollten Oberfläche, Härte, Rundheit und Maßhaltigkeit zur Belastung passen. Auch die Schmierung hat großen Einfluss auf Laufverhalten und Lebensdauer. Wenn die Laufbahnen nicht sauber ausgeführt sind oder die Schmierung nicht ausreicht, kann es zu erhöhter Reibung, Wärmeentwicklung, Geräuschen oder Schäden an der Lagerstelle kommen.

Bezeichnungen, Baureihen und Ausführungen richtig prüfen

Radial-Nadelkränze werden häufig über Bezeichnungen wie K, KZK, KBK oder herstellerspezifische Varianten gesucht. Die genaue Bezeichnung gibt Hinweise auf Abmessung, Bauform, Käfigausführung und Einsatzbereich. Nachsetzzeichen können zusätzliche Informationen zu Käfig, Nadelsatz, Genauigkeit oder besonderer Ausführung enthalten. Wenn du einen vorhandenen Radial-Nadelkranz ersetzen möchtest, solltest du deshalb immer die vollständige Bezeichnung und die Maße vergleichen.

Typische Anwendungen für Radial-Nadelkränze

Radial-Nadelkränze werden häufig in kompakten, radial belasteten Lagerstellen eingesetzt. Typische Anwendungen sind unter anderem Getriebe, Elektrowerkzeuge, Verbrennungsmotoren, Kurbeltriebe, Pleuellagerungen, Landmaschinen, Baumaschinen, Werkstattmaschinen, Pumpen, Vorrichtungen und industrielle Antriebseinheiten. Besonders sinnvoll sind sie, wenn hohe radiale Kräfte bei sehr begrenztem Einbauraum aufgenommen werden müssen.

So findest du den passenden Radial-Nadelkranz

Am einfachsten findest du den richtigen Radial-Nadelkranz über die vorhandene Bezeichnung auf dem Altteil. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Innendurchmesser, Außendurchmesser und Breite. Zusätzlich solltest du prüfen, ob Welle und Gehäusebohrung als Laufbahn geeignet sind. Auch Belastung, Drehzahl, Schmierung, Einbauraum und die vorhandene Lagerkonstruktion sind wichtig, damit der neue Radial-Nadelkranz technisch zur Anwendung passt.

Qualität für kompakte Lagerstellen und Antriebstechnik

Bei Kugellager-Profis findest du Radial-Nadelkränze für Anwendungen in Maschinenbau, Antriebstechnik, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Hersteller oder technischer Ausführung suchen. So findest du schneller die passende Lagerkomponente für kompakte Lagerstellen, Getriebe, Werkzeuge, Maschinen oder andere technische Anwendungen.

Radial-Nadelkränze online kaufen bei Kugellager-Profis

Wenn du Radial-Nadelkränze online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zum passenden Radial-Nadelkranz gelangen. Wenn du dir bei Laufbahnqualität, Schmierung, Käfigausführung, Abmessung oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl der richtigen Lagerkomponente.
