Einstell-Nadellager

Was Einstell-Nadellager auszeichnet

Einstell-Nadellager sind spezielle Nadellager für Lagerstellen, bei denen geringe Fluchtungsfehler zwischen Welle und Gehäuse auftreten können. Sie verbinden die kompakte Bauform eines Nadellagers mit einer ausgleichenden Funktion. Dadurch eignen sie sich besonders für Anwendungen, bei denen wenig radialer Einbauraum vorhanden ist und die Lagerstelle trotzdem leichte statische Ausrichtungsfehler tolerieren muss.

Ausgleich von statischen Fluchtungsfehlern

Der besondere Vorteil von Einstell-Nadellagern liegt im Ausgleich statischer Fluchtungsfehler. Wenn Welle und Gehäusebohrung nicht exakt zueinander ausgerichtet sind, kann die besondere Lagerkonstruktion diese Schiefstellung in einem begrenzten Bereich aufnehmen. Das hilft, Kantenbelastungen zu reduzieren und die Lagerstelle gleichmäßiger zu belasten. Wichtig ist dabei: Einstell-Nadellager sind für statische Ausrichtungsfehler gedacht, nicht für dauernde Schwenkbewegungen oder Taumelbewegungen im Betrieb.

Kompakte Bauform mit hoher radialer Tragfähigkeit

Wie andere Nadellager besitzen auch Einstell-Nadellager schlanke Wälzkörper und benötigen dadurch nur wenig radialen Bauraum. Gleichzeitig können sie hohe radiale Kräfte aufnehmen. Das macht sie interessant für kompakte Lagerstellen in Maschinen, Getrieben, Vorrichtungen und Antriebseinheiten. Wenn ein normales Nadellager wegen leichter Schiefstellung ungünstig belastet würde, kann ein Einstell-Nadellager die passendere Lösung sein.

Mit Innenring oder ohne Innenring?

Einstell-Nadellager gibt es je nach Ausführung mit und ohne Innenring. Varianten mit Innenring werden eingesetzt, wenn die Welle nicht als direkte Laufbahn geeignet ist. Ausführungen ohne Innenring laufen direkt auf der Welle und benötigen deshalb eine gehärtete, geschliffene und maßlich passende Laufbahn. Beim Austausch solltest du deshalb immer prüfen, ob das vorhandene Lager einen Innenring besitzt oder ob die Welle selbst die Laufbahn bildet.

Aufbau, Außenring und Stützring richtig verstehen

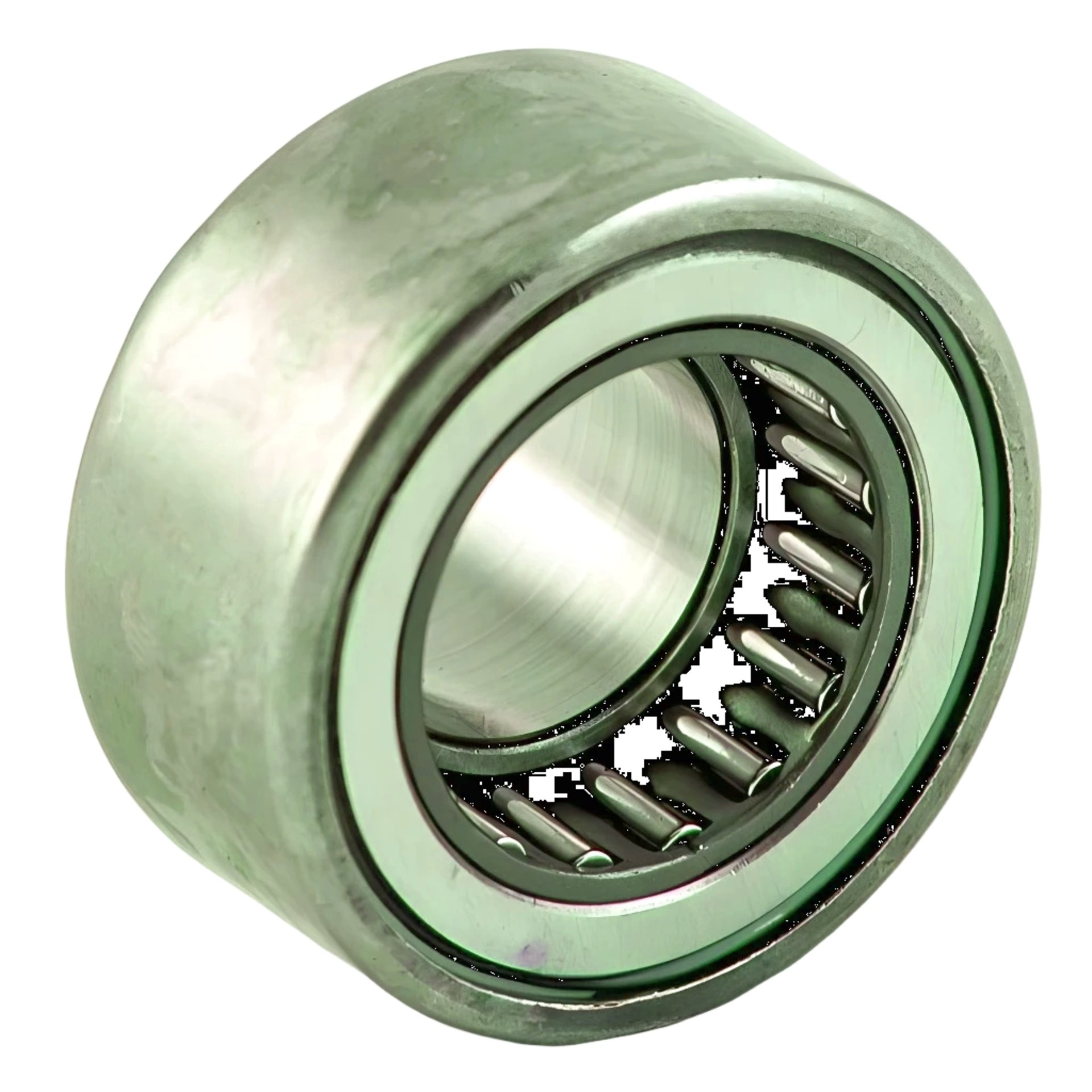

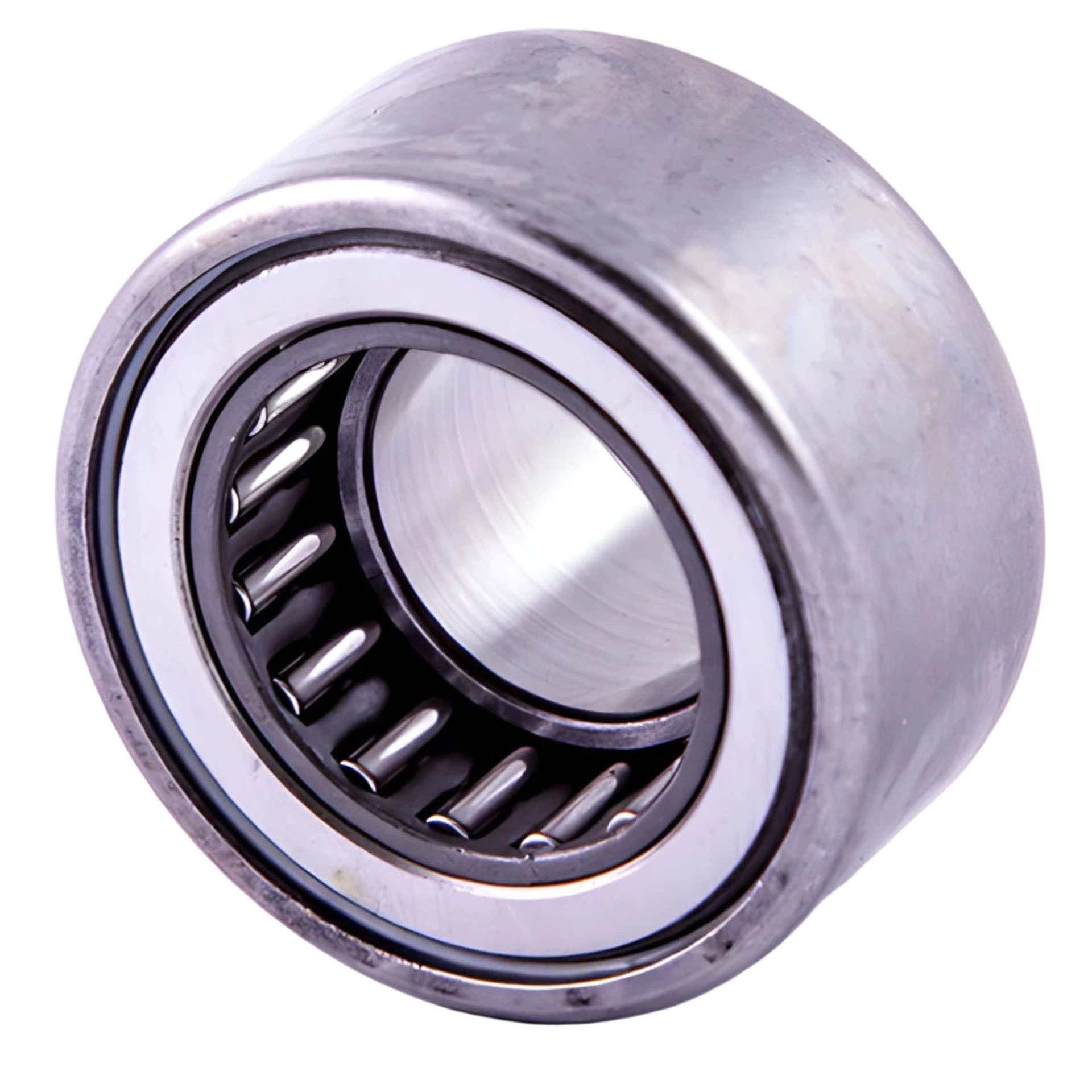

Einstell-Nadellager besitzen je nach Bauart einen Außenring mit sphärischer Mantelfläche und einen passenden Stützring. Diese Konstruktion ermöglicht den begrenzten Ausgleich von Fluchtungsfehlern. Zusätzlich gehören Nadelkranz und je nach Ausführung ein Innenring zur Lagereinheit. Beim Einbau ist wichtig, dass das Lager korrekt im Gehäuse sitzt und die umliegende Konstruktion zur Ausgleichsfunktion passt. Ein falscher Sitz oder eine ungeeignete Anschlusskonstruktion kann die Funktion der Lagerstelle deutlich beeinträchtigen.

Bezeichnungen, Baureihen und Nachsetzzeichen prüfen

Einstell-Nadellager werden häufig über Bezeichnungen wie PNA, RPNA oder herstellerspezifische Varianten gesucht. Die genaue Bezeichnung gibt Hinweise darauf, ob das Lager mit oder ohne Innenring ausgeführt ist und welche Abmessungen zur Anwendung passen. Nachsetzzeichen können zusätzliche Informationen zu Ausführung, Qualität, Schmierung oder Herstellerstandard enthalten. Wenn du ein vorhandenes Einstell-Nadellager ersetzen möchtest, solltest du deshalb immer die vollständige Bezeichnung und die Maße vergleichen.

Typische Anwendungen für Einstell-Nadellager

Einstell-Nadellager werden in Anwendungen eingesetzt, bei denen hohe radiale Tragfähigkeit, wenig Einbauraum und der Ausgleich leichter Fluchtungsfehler zusammenkommen. Typische Einsatzbereiche sind unter anderem Getriebe, Maschinenbau, Antriebseinheiten, Landmaschinen, Werkstattmaschinen, Vorrichtungen, Fördertechnik, Verpackungsmaschinen, Reparaturen und industrielle Instandhaltung. Besonders sinnvoll sind sie, wenn eine kompakte radiale Lagerung benötigt wird und die Lagerstelle nicht vollkommen fluchtgenau ausgeführt ist.

So findest du das passende Einstell-Nadellager

Am einfachsten findest du das richtige Einstell-Nadellager über die vorhandene Bezeichnung auf dem Altteil. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Innendurchmesser, Außendurchmesser und Breite. Zusätzlich solltest du prüfen, ob ein Innenring vorhanden ist, ob die Welle als Laufbahn geeignet ist und ob die Lagerstelle tatsächlich einen Fluchtungsfehler ausgleichen muss. Auch Schmierung, Belastung, Drehzahl und Einbausituation sind wichtig, damit das neue Lager technisch zur Anwendung passt.

Qualität für kompakte Lagerstellen und Reparatur

Bei Kugellager-Profis findest du Einstell-Nadellager für Anwendungen in Maschinenbau, Antriebstechnik, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Hersteller oder technischer Ausführung suchen. So findest du schneller das passende Ersatzlager für kompakte Lagerstellen, Wellenführungen, Getriebe oder andere technische Anwendungen mit leichten Ausrichtungsfehlern.

Einstell-Nadellager online kaufen bei Kugellager-Profis

Wenn du Einstell-Nadellager online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zum passenden Lager gelangen. Wenn du dir bei Innenring, Fluchtungsfehler, Laufbahn, Schmierung oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl des richtigen Einstell-Nadellagers.
