Gelenkköpfe sind bewährte Verbindungselemente für Hebelverbindungen, Gestänge, Pneumatik und Hydraulik. Sie eignen sich besonders als Gelenkkopf für Gestängeverbindungen, Gelenkkopf für Pneumatikzylinder oder wartungsfreier Gelenkkopf für bewegliche Verbindungen im Maschinenbau. Durch die Kombination aus Gelenklager und Stangenkopf mit Innen- oder Außengewinde lassen sich Bewegungen sicher übertragen und Winkelfehler zuverlässig ausgleichen. Damit sind Gelenkköpfe eine praxisnahe Lösung für viele industrielle Anwendungen.

Was Gelenkköpfe auszeichnet

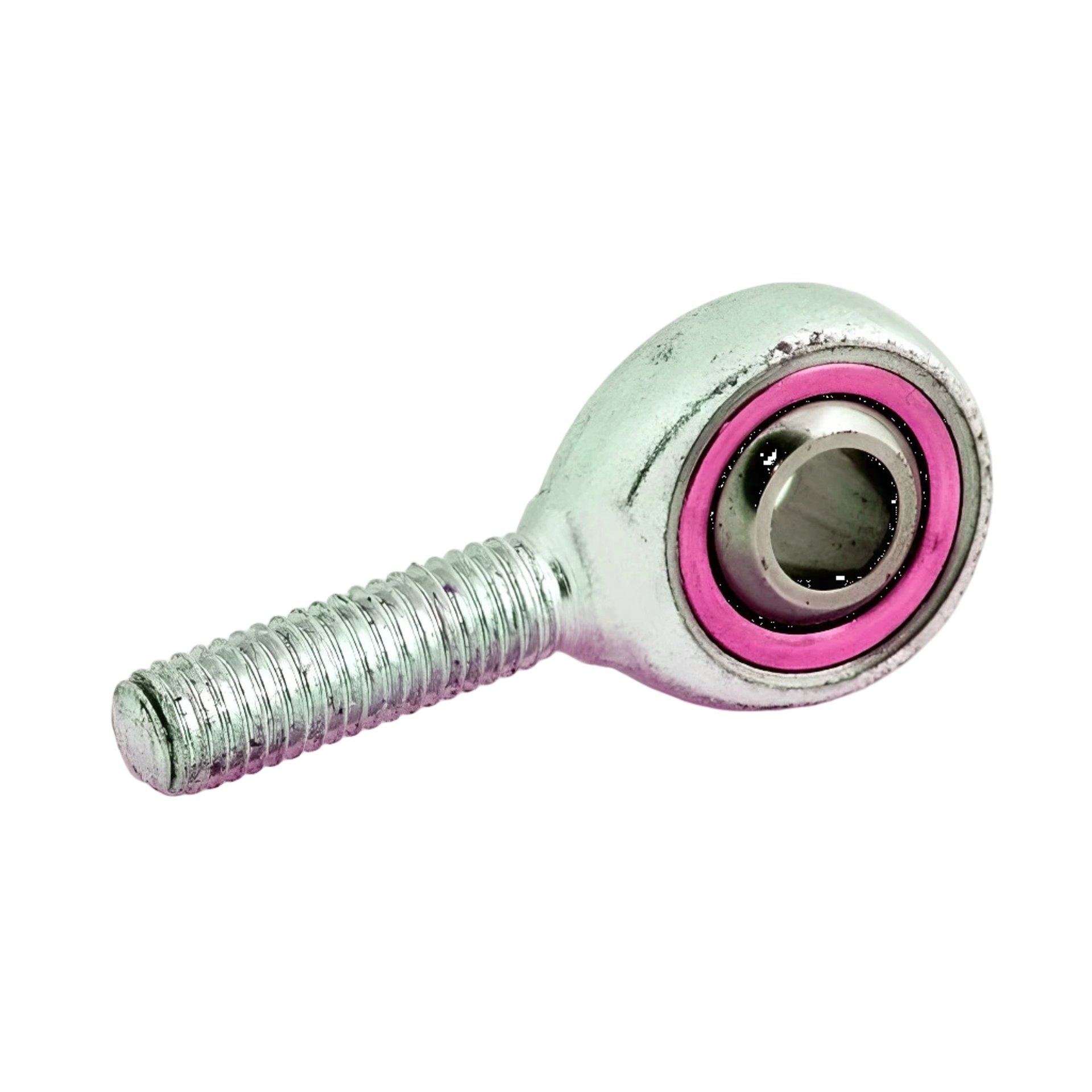

Gelenkköpfe sind anschlussfertige Gelenklager-Einheiten für bewegliche Verbindungen. Sie bestehen aus einem Stangenkopf mit Innengewinde oder Außengewinde und einem integrierten Gelenklager. Dadurch lassen sich Gestänge, Zylinder, Hebel, Führungen oder andere Bauteile beweglich miteinander verbinden. Typisch sind Anwendungen, bei denen Schwenkbewegungen, Winkelbewegungen oder leichte Ausrichtungsfehler zwischen zwei Bauteilen aufgenommen werden müssen.

Bewegliche Verbindung mit Gewindeanschluss

Der große Vorteil von Gelenkköpfen liegt in der Kombination aus Lagerfunktion und Anschlussmöglichkeit. Das integrierte Gelenklager ermöglicht eine bewegliche Lagerung, während der Stangenkopf direkt in eine Konstruktion eingeschraubt oder mit einem Gegenstück verbunden werden kann. Dadurch eignen sich Gelenkköpfe besonders für einstellbare Gestänge, Zylinderanschlüsse, Steuerungen, Klappen, Hebelmechanismen und robuste Maschinenverbindungen.

Innengewinde, Außengewinde, Rechtsgewinde oder Linksgewinde?

Gelenkköpfe gibt es mit Innengewinde und Außengewinde. Zusätzlich ist wichtig, ob ein Rechtsgewinde oder Linksgewinde benötigt wird. Diese Unterscheidung ist besonders wichtig, wenn ein Gestänge einstellbar bleiben soll oder wenn ein vorhandenes Bauteil exakt ersetzt werden muss. Beim Austausch solltest du deshalb nicht nur den Bohrungsdurchmesser des Gelenklagers vergleichen, sondern immer auch Gewindegröße, Gewinderichtung und Anschlussform prüfen.

Wartungspflichtig oder wartungsfrei?

Bei Gelenkköpfen ist die Frage der Wartung besonders wichtig. Wartungspflichtige Gelenkköpfe enthalten meist ein Gelenklager mit Gleitpaarungen wie Stahl/Stahl oder Stahl/Bronze und müssen je nach Anwendung regelmäßig geschmiert werden. Wartungsfreie Gelenkköpfe arbeiten mit speziellen Gleitschichten, zum Beispiel auf PTFE-Basis, und benötigen je nach Ausführung keine regelmäßige Nachschmierung. Welche Variante besser passt, hängt von Belastung, Bewegung, Umgebung, Wartungsmöglichkeit und gewünschter Lebensdauer ab.

Gleitpaarung, Abdichtung und Schmierung beachten

Die Gleitpaarung im Gelenklager beeinflusst Reibung, Verschleiß und Wartungsaufwand. Bei hohen Belastungen, Stoßbelastungen oder wechselnden Bewegungen können robuste wartungspflichtige Ausführungen sinnvoll sein. In schwer zugänglichen Lagerstellen sind wartungsfreie Gelenkköpfe oft praktischer. Zusätzlich solltest du prüfen, ob Abdichtungen, Schmiernippel, Schmiernuten oder Schmierbohrungen vorhanden sind. Gerade bei Staub, Schmutz, Feuchtigkeit oder Außenanwendungen kann die richtige Ausführung entscheidend für die Lebensdauer sein.

SI, SA, GIR, GAR und Nachsetzzeichen richtig prüfen

Gelenkköpfe werden häufig über Bezeichnungen wie SI, SA, GIR, GAR, GIHR, GIKR oder herstellerspezifische Varianten gesucht. Diese Kürzel können Hinweise auf Innengewinde, Außengewinde, Rechts- oder Linksgewinde, Bauform, Gleitpaarung oder Abdichtung geben. Nachsetzzeichen wie 2RS können auf eine beidseitige Abdichtung hinweisen. Beim Austausch solltest du deshalb immer die vollständige Bezeichnung und nicht nur einzelne Maße vergleichen.

Unterschied zu einzelnen Gelenklagern

Ein Gelenkkopf enthält bereits ein Gelenklager in einem Stangenkopf mit Gewinde. Ein einzelnes Gelenklager ist dagegen nur das Lagerelement ohne Gewindeanschluss. Wenn du ein vorhandenes Bauteil ersetzen möchtest, solltest du deshalb prüfen, ob du ein einzelnes Radial-Gelenklager, ein Axial-Gelenklager oder einen kompletten Gelenkkopf benötigst. Besonders bei Reparaturen an Gestängen oder Zylindern ist dieser Unterschied wichtig.

Typische Anwendungen für Gelenkköpfe

Gelenkköpfe werden in vielen beweglichen und einstellbaren Verbindungen eingesetzt. Typische Einsatzbereiche sind unter anderem Hydraulikzylinder, Pneumatikzylinder, Gestänge, Lenkungen, Klappen, Hebelmechanismen, Landmaschinen, Baumaschinen, Fördertechnik, Hubanlagen, Vorrichtungen und industrielle Instandhaltung. Besonders sinnvoll sind sie, wenn eine belastbare Verbindung mit Gewindeanschluss und Beweglichkeit benötigt wird.

So findest du den passenden Gelenkkopf

Am einfachsten findest du den richtigen Gelenkkopf über die vorhandene Bezeichnung auf dem Altteil. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Bohrungsdurchmesser, Gewindegröße, Gewinderichtung, Baulänge, Kopfbreite und Außendurchmesser. Zusätzlich solltest du prüfen, ob Innengewinde oder Außengewinde benötigt wird und ob die Ausführung wartungspflichtig oder wartungsfrei sein soll. Auch Belastung, Bewegungswinkel, Abdichtung, Schmierung und Umgebung sind wichtig, damit der neue Gelenkkopf technisch zur Anwendung passt.

Qualität für Gestänge, Zylinder und bewegliche Verbindungen

Bei Kugellager-Profis findest du Gelenkköpfe für Anwendungen in Maschinenbau, Antriebstechnik, Landtechnik, Baumaschinen, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Gewinde, Hersteller oder technischer Ausführung suchen. So findest du schneller den passenden Gelenkkopf für Zylinder, Gestänge, Hebel, Führungen oder andere bewegliche Verbindungen.

Gelenkköpfe online kaufen bei Kugellager-Profis

Wenn du Gelenkköpfe online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen, Gewindearten und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zum passenden Gelenkkopf gelangen. Wenn du dir bei Innengewinde, Außengewinde, Rechtsgewinde, Linksgewinde, Wartung, Abdichtung oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl des richtigen Gelenkkopfs.
