Spanngehäuse-Einheiten sind verschiebbar oder schwenkbar und werden eingesetzt, wenn Wellen lange Verschiebewege ausführen müssen. Sie sind damit ideal als Spanngehäuse-Einheit für lange Verschiebewege, verschiebbare Gehäuseeinheit für Wellen oder montagefertiges Spanngehäuse für Industrie und Fördertechnik. Die Einheiten bestehen aus abgestimmten Gehäusen und Lagern, die zusammen eine belastbare und betriebssichere Lagerungseinheit bilden. Durch die montagefertige Bauweise lassen sie sich schnell und praxisnah einsetzen.

Was Spanngehäuse-Einheiten auszeichnet

Spanngehäuse-Einheiten sind montagefertige Lagerlösungen für Wellen, die verschoben, nachgestellt oder in ihrer Position gespannt werden müssen. Sie bestehen in der Regel aus einem Spanngehäuse und einem bereits eingesetzten Lagereinsatz, häufig einem Spannlager. Dadurch eignen sie sich besonders für Förderanlagen, Kettenantriebe, Riemenantriebe, Rollenbahnen, Verpackungsmaschinen, Landmaschinen und viele Lagerstellen, bei denen eine verstellbare Wellenlagerung benötigt wird.

Verstellbare Lagerung zum Spannen und Nachstellen

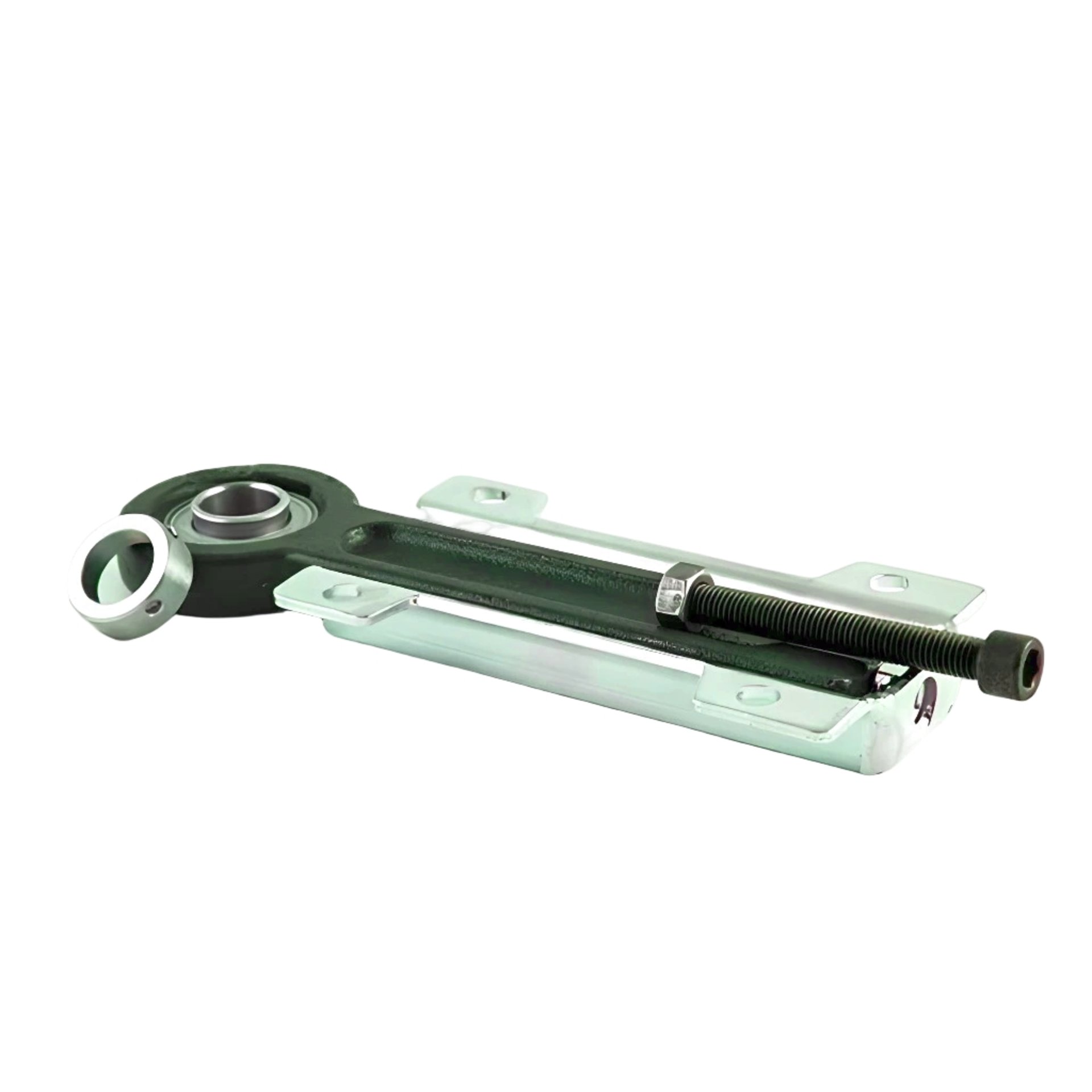

Der große Vorteil einer Spanngehäuse-Einheit liegt in der verstellbaren Befestigung. Das Gehäuse kann je nach Bauform in einer Führung verschoben oder über eine Spannvorrichtung positioniert werden. So lassen sich zum Beispiel Ketten, Riemen oder Förderbänder nachspannen und Wellenpositionen anpassen. Im Vergleich zu einer festen Stehlager- oder Flanschlagereinheit ist die Spanngehäuse-Einheit besonders dann sinnvoll, wenn die Lagerstelle nicht dauerhaft an einer festen Position bleiben soll.

Gehäuse und Lager als komplette Einheit

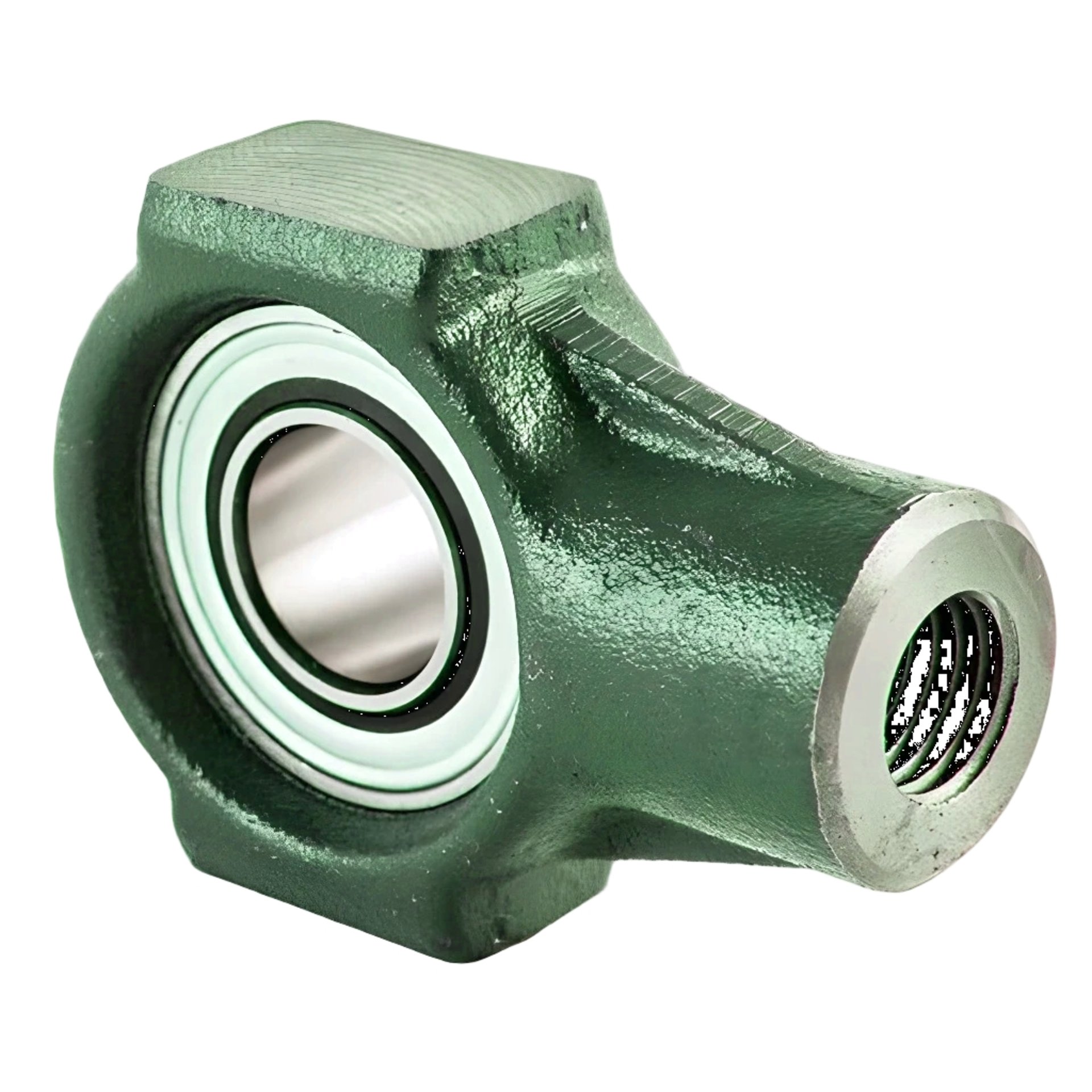

Eine Spanngehäuse-Einheit besteht aus Gehäuse und montiertem Lager. Das Gehäuse übernimmt die Befestigung und Verstellung, während der Lagereinsatz die Welle führt und die auftretenden Kräfte aufnimmt. Ein loses Spanngehäuse enthält dagegen nicht immer bereits ein Lager. Wenn du ein vorhandenes Bauteil ersetzen möchtest, solltest du deshalb prüfen, ob nur der Lagereinsatz, nur das Gehäuse oder die komplette Spanngehäuse-Einheit benötigt wird.

UCT, UCFA und Bauformen richtig einordnen

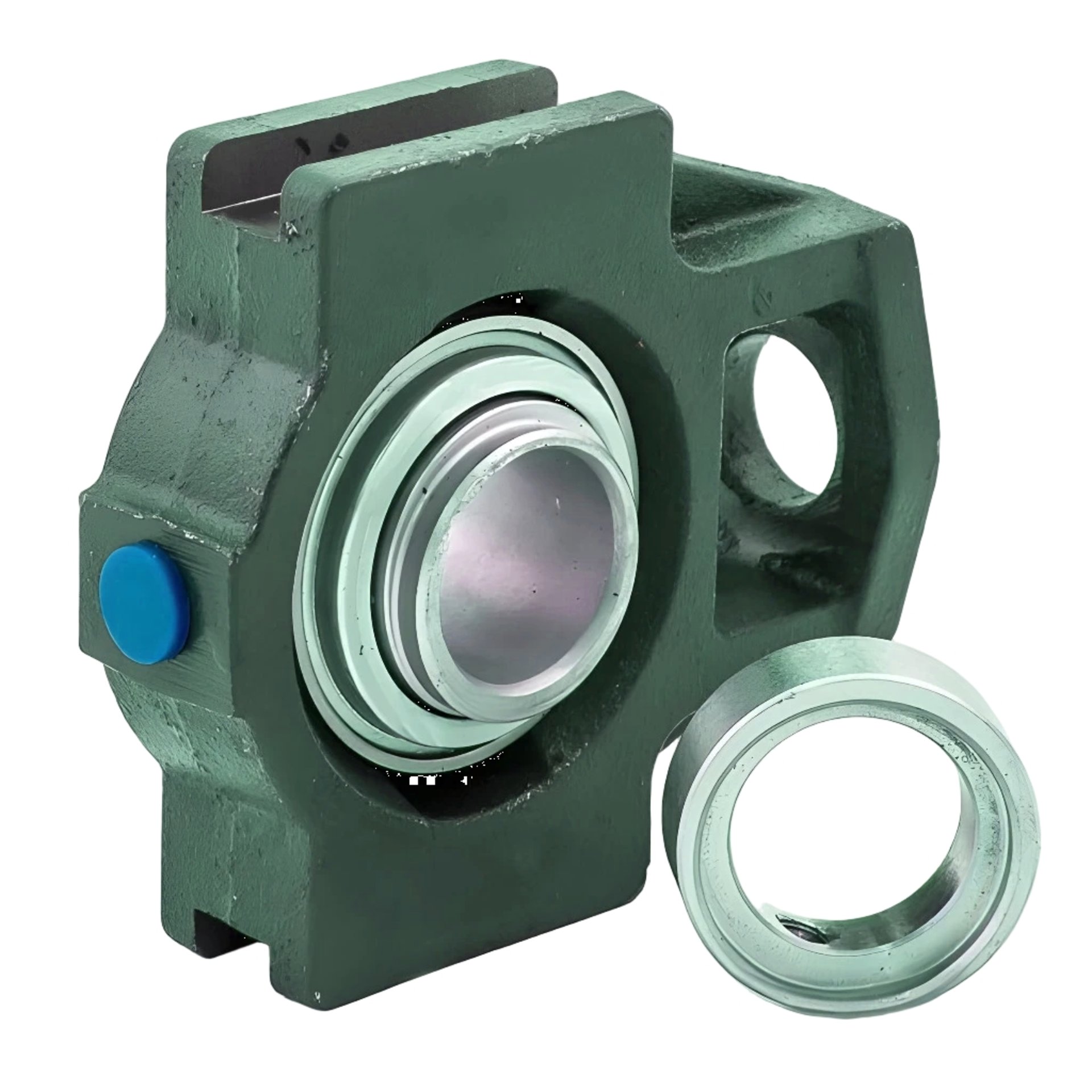

Spanngehäuse-Einheiten werden häufig über Bezeichnungen wie UCT, UCFA oder herstellerspezifische Varianten gesucht. UCT steht häufig für eine Spanngehäuseeinheit, die in einer Führung verschoben werden kann und für lineare Verstellbewegungen geeignet ist. UCFA wird häufig mit schwenkbaren Spanngehäuseeinheiten in Verbindung gebracht. Beim Austausch solltest du deshalb immer die vollständige Bezeichnung, die Bauform, den Wellendurchmesser und die vorhandene Verstellmöglichkeit vergleichen.

Ausgleich von statischen Fluchtungsfehlern

Viele Spanngehäuse-Einheiten besitzen einen Lagereinsatz mit sphärischer Außenfläche. Dadurch kann sich das Lager in der Gehäusebohrung ausrichten und leichte statische Fluchtungsfehler der Welle ausgleichen. Das ist besonders hilfreich, wenn die Lagerstelle in einer bestehenden Konstruktion nachgestellt wird oder wenn die Welle nicht vollkommen exakt fluchtet. Trotzdem müssen Welle, Gehäuseführung, Spannvorrichtung und Lagereinsatz sauber zueinander passen, damit die Einheit zuverlässig läuft.

Gewindestifte, Exzenterspannring oder Spannhülse?

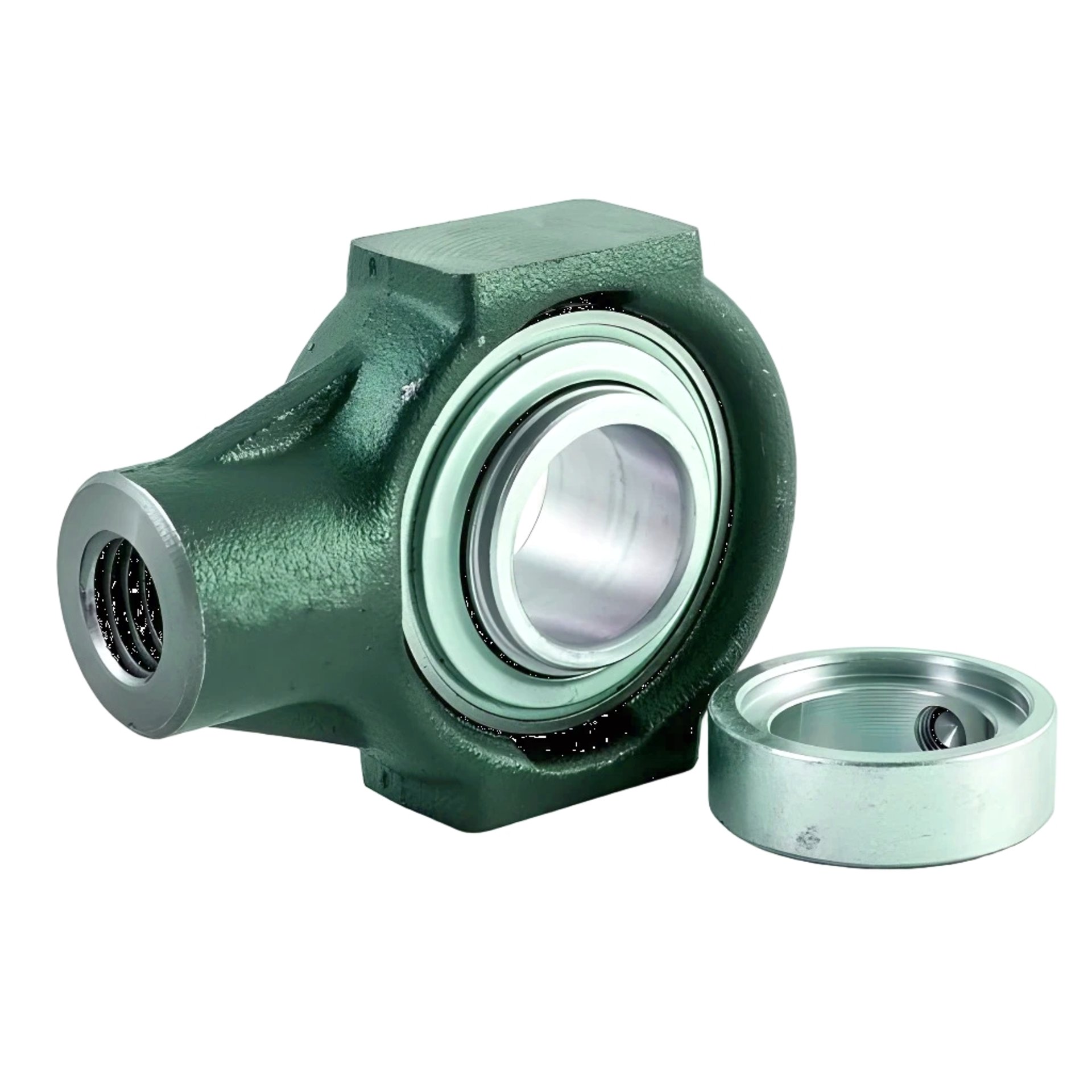

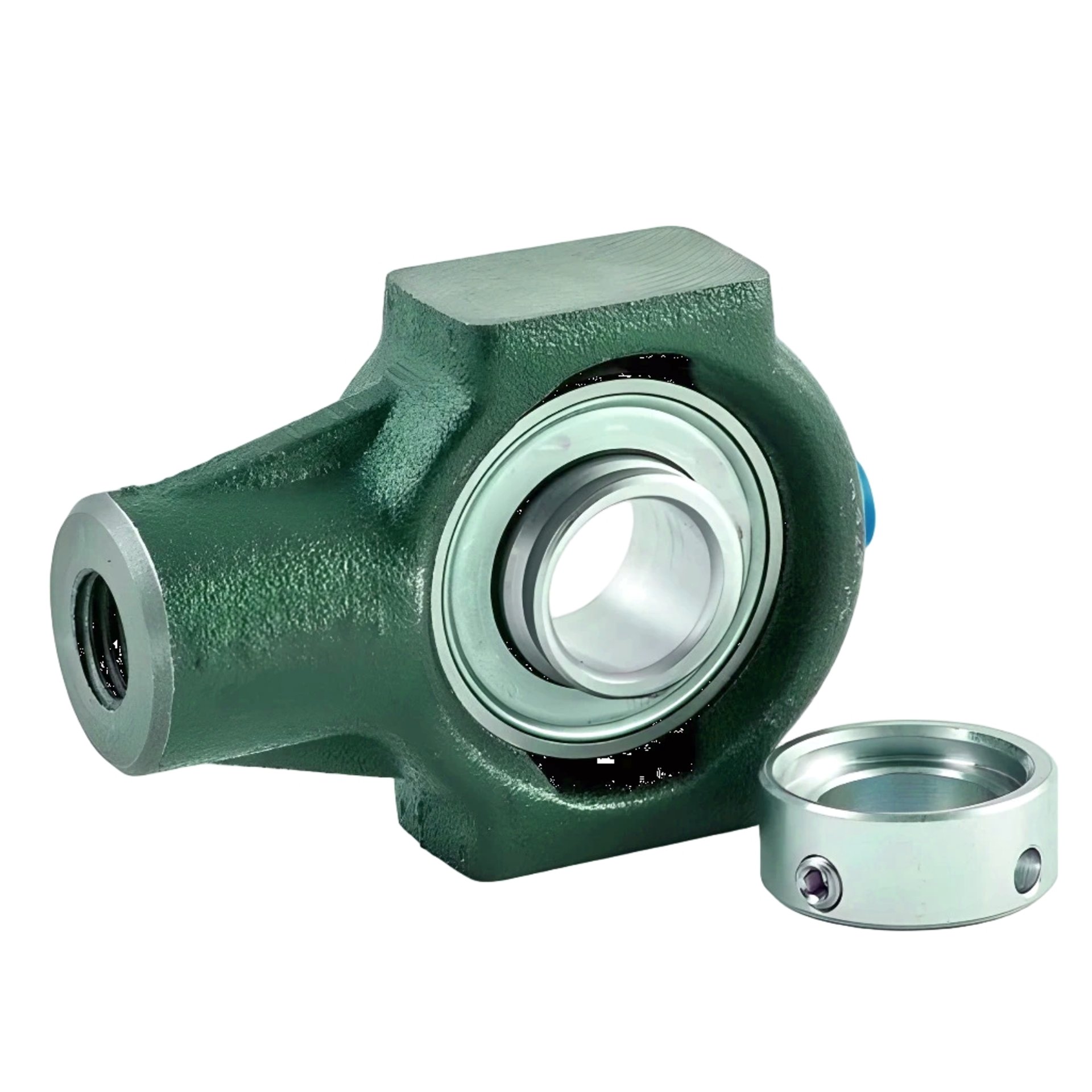

Der Lagereinsatz einer Spanngehäuse-Einheit kann auf unterschiedliche Weise auf der Welle befestigt werden. Häufige Ausführungen arbeiten mit Gewindestiften, Exzenterspannring oder Spannhülse. Lager mit Gewindestiften lassen sich schnell fixieren und sind in vielen Standardanwendungen verbreitet. Exzenterspannringe eignen sich häufig für einfache rotierende Lagerstellen. Ausführungen mit Spannhülse können eine gleichmäßigere Befestigung auf der Welle ermöglichen. Welche Variante passt, hängt von Drehzahl, Belastung, Drehrichtung und Einbausituation ab.

Material, Abdichtung und Schmierung beachten

Spanngehäuse-Einheiten gibt es je nach Anwendung mit Gehäusen aus Grauguss, Stahlblech, Edelstahl, Kunststoff oder weiteren Werkstoffen. Für robuste Fördertechnik und Maschinenanwendungen werden häufig Graugussgehäuse verwendet. In feuchten Bereichen, bei Reinigung oder korrosiver Umgebung können Edelstahl- oder korrosionsbeständige Ausführungen sinnvoll sein. Zusätzlich solltest du auf Abdichtung, Schmiermöglichkeit, Schmiernippel, Schutzkappen und Umgebungsbedingungen achten. Gerade bei Staub, Schmutz, Feuchtigkeit oder Außenanwendungen kann die richtige Ausführung entscheidend für die Lebensdauer der Lagerstelle sein.

Typische Anwendungen für Spanngehäuse-Einheiten

Spanngehäuse-Einheiten werden in vielen Lagerstellen eingesetzt, bei denen Wellen geführt und gleichzeitig verstellbar gelagert werden müssen. Typische Einsatzbereiche sind unter anderem Förderanlagen, Kettenförderer, Riemenantriebe, Rollenbahnen, Bandanlagen, Verpackungsmaschinen, Holzbearbeitungsmaschinen, Landmaschinen, Baumaschinen, Waschanlagen und industrielle Instandhaltung. Besonders sinnvoll sind sie, wenn eine Wellenposition nachgestellt oder ein Antriebselement gespannt werden muss.

So findest du die passende Spanngehäuse-Einheit

Am einfachsten findest du die richtige Spanngehäuse-Einheit über die vorhandene Bezeichnung auf dem Gehäuse oder Lagereinsatz. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Wellendurchmesser, Gehäusebreite, Gehäusehöhe, Führungsmaß, Verstellweg und die vorhandene Befestigungsart des Lagers auf der Welle. Zusätzlich solltest du prüfen, ob eine lineare oder schwenkbare Spanngehäuse-Einheit benötigt wird und ob Material, Abdichtung und Schmierung zur Anwendung passen.

Qualität für Fördertechnik, Antriebe und Reparatur

Bei Kugellager-Profis findest du Spanngehäuse-Einheiten für Anwendungen in Maschinenbau, Antriebstechnik, Fördertechnik, Landwirtschaft, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Bauform, Wellenmaß oder Hersteller suchen. So findest du schneller die passende Spanngehäuse-Einheit für Kettenantriebe, Riemenantriebe, Rollenbahnen, Förderanlagen oder andere technische Anwendungen.

Spanngehäuse-Einheiten online kaufen bei Kugellager-Profis

Wenn du Spanngehäuse-Einheiten online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen, Bauformen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zur passenden Einheit gelangen. Wenn du dir bei UCT, UCFA, Wellendurchmesser, Lagereinsatz, Verstellweg, Abdichtung oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl der richtigen Spanngehäuse-Einheit.
