Zapfenlaufrolle

Was Zapfenlaufrollen auszeichnet

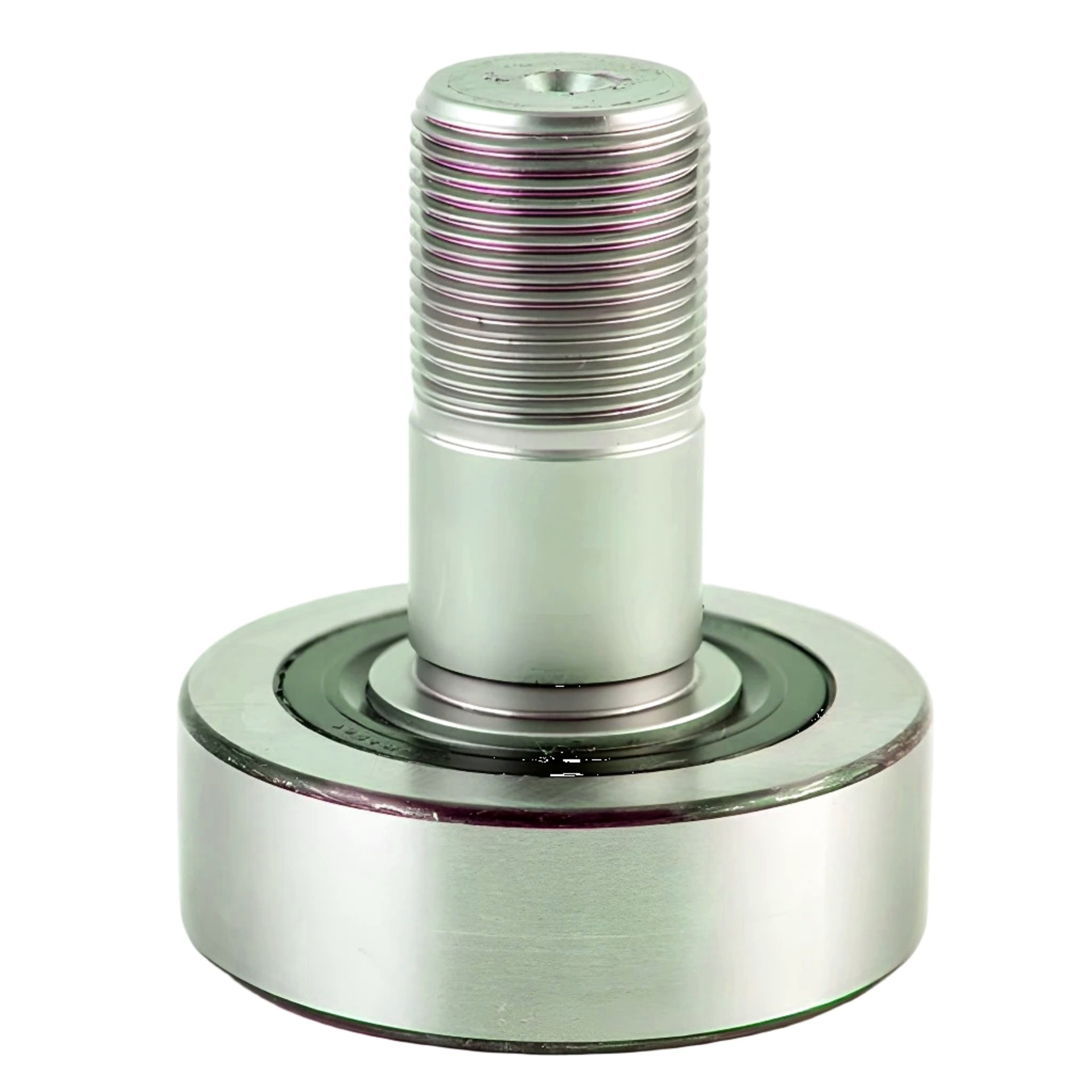

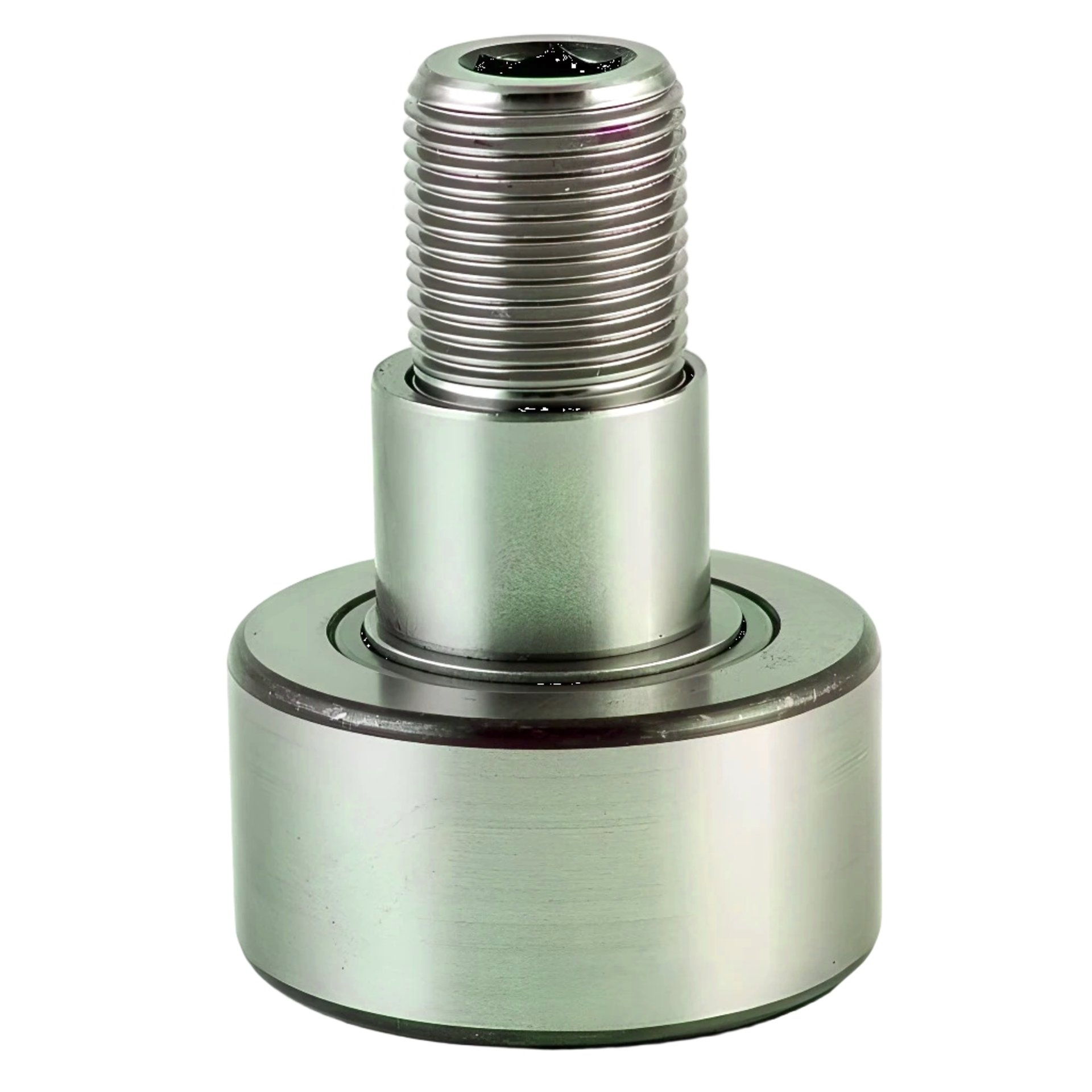

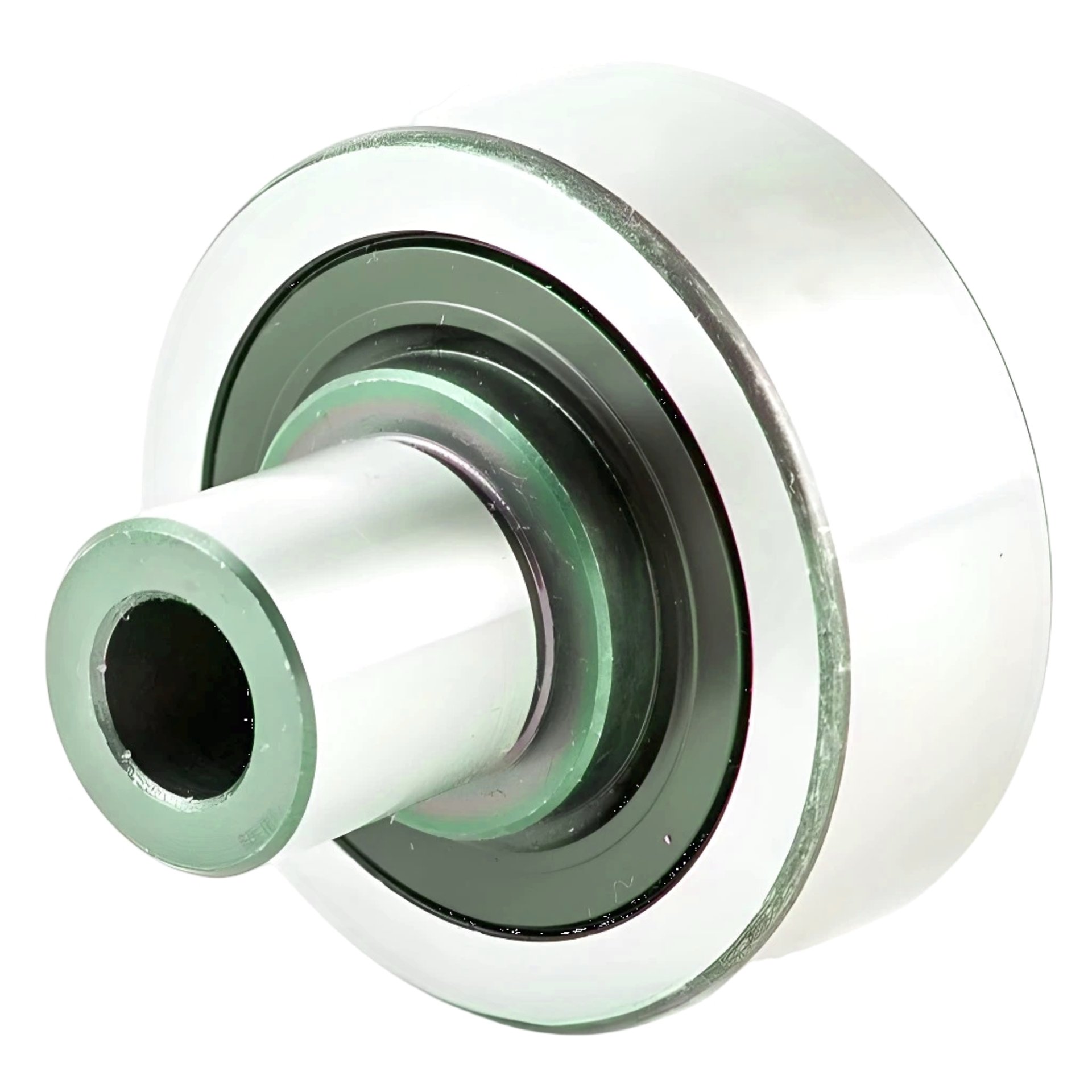

Zapfenlaufrollen sind spezielle Laufrollen mit integriertem Zapfen zur direkten Befestigung. Sie rollen auf Laufbahnen, Führungsschienen oder Kurvenbahnen ab und übernehmen dabei Führung, Abstützung und Kraftübertragung in einer kompakten Baueinheit. Durch den stabilen Außenring und den festen Zapfen eignen sie sich besonders für Maschinen, Vorrichtungen, Förderanlagen und Automatisierungstechnik, bei denen wenig Bauraum vorhanden ist und eine robuste Rollenführung benötigt wird.

Zapfenlaufrolle oder Laufrolle – wo liegt der Unterschied?

Eine klassische Laufrolle wird häufig auf einer separaten Achse oder Welle montiert. Eine Zapfenlaufrolle bringt den passenden Zapfen bereits mit. Dadurch kann sie direkt in eine Konstruktion eingeschraubt oder befestigt werden. Das spart Bauteile und vereinfacht die Montage. Wenn du ein vorhandenes Bauteil ersetzen möchtest, solltest du deshalb prüfen, ob eine einfache Laufrolle mit Bohrung oder eine Zapfenlaufrolle mit integriertem Befestigungszapfen benötigt wird.

Zylindrische oder ballige Lauffläche?

Bei Zapfenlaufrollen ist die Lauffläche besonders wichtig. Eine zylindrische Lauffläche eignet sich gut, wenn die Gegenlaufbahn sauber ausgerichtet ist und die Rolle gleichmäßig aufliegt. Eine ballige Lauffläche kann sinnvoll sein, wenn leichte Schiefstellungen, Montageungenauigkeiten oder Kantenpressungen auftreten können. Die richtige Lauffläche unterstützt einen ruhigen Lauf und hilft, unnötigen Verschleiß an Rolle und Laufbahn zu vermeiden.

Zapfen, Gewinde und Befestigung richtig prüfen

Zapfenlaufrollen unterscheiden sich nicht nur durch den Außendurchmesser der Rolle. Wichtig sind auch Zapfendurchmesser, Gewindegröße, Rollenbreite, Gesamtlänge und die Art der Befestigung. Je nach Ausführung kann der Zapfen mit Schlitz, Innensechskant, Außensechskant oder Exzenter ausgeführt sein. Beim Austausch solltest du deshalb immer die komplette Einbausituation prüfen und nicht nur die Rolle selbst vergleichen.

Abdichtung, Schmierung und Belastung beachten

Viele Zapfenlaufrollen sind abgedichtet oder nachschmierbar. Das ist besonders wichtig, wenn Staub, Schmutz, Feuchtigkeit oder wechselnde Belastungen auftreten. Auch die Tragfähigkeit der Rolle muss zur Anwendung passen. Je nach Bauart können Zapfenlaufrollen auf Kugellagern, Nadellagern oder vollrolligen Wälzkörpersätzen basieren. Für höhere Belastungen sind robuste Ausführungen mit geeigneter Schmierung und passender Lauffläche besonders wichtig.

Typische Anwendungen für Zapfenlaufrollen

Zapfenlaufrollen werden in vielen Anwendungen eingesetzt, bei denen eine geführte Bewegung kompakt befestigt werden muss. Typische Einsatzbereiche sind unter anderem Kurvenbahnen, Führungsschienen, Förderanlagen, Verpackungsmaschinen, Automatisierungstechnik, Hubtische, Maschinenführungen, Vorrichtungen, Handlingsysteme und industrielle Instandhaltung. Besonders sinnvoll sind sie, wenn eine Laufrolle mit direkter Zapfenbefestigung benötigt wird.

So findest du die passende Zapfenlaufrolle

Am einfachsten findest du die richtige Zapfenlaufrolle über die vorhandene Bezeichnung auf dem Altteil. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Außendurchmesser, Rollenbreite, Zapfendurchmesser, Gewindegröße und Gesamtlänge. Zusätzlich solltest du prüfen, ob die Lauffläche zylindrisch oder ballig ist und ob Abdichtung, Nachschmierung oder eine Exzenter-Ausführung benötigt werden.

Qualität für Führungen, Kurvenbahnen und Maschinenbau

Bei Kugellager-Profis findest du Zapfenlaufrollen für Anwendungen in Maschinenbau, Fördertechnik, Automatisierung, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Bezeichnung, Abmessung, Hersteller oder technischer Ausführung suchen. So findest du schneller die passende Ersatzrolle für Kurvenbahnen, Führungen, Vorrichtungen oder bewegte Maschinenteile.

Zapfenlaufrollen online kaufen bei Kugellager-Profis

Wenn du Zapfenlaufrollen online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen, Bauformen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zur passenden Zapfenlaufrolle gelangen. Wenn du dir bei Zapfendurchmesser, Gewinde, Lauffläche, Abdichtung, Schmierung oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl der richtigen Zapfenlaufrolle.
