Vierpunktlager gehören zu den einreihigen Schrägkugellagern und bieten eine kompakte Bauform bei hoher axialer Tragfähigkeit in beide Richtungen. Sie eignen sich besonders für Anwendungen, bei denen axial wenig Bauraum vorhanden ist und dennoch eine belastbare Lagerung benötigt wird. Bei Kugellager-Profis findest du Vierpunktlager für technische Anwendungen im Maschinenbau und in industriellen Baugruppen. Damit erhältst du eine platzsparende Lösung für axiale Lageraufgaben mit zusätzlicher radialer Belastbarkeit.

Was Vierpunktlager auszeichnet

Vierpunktlager sind spezielle Schrägkugellager für Lagerstellen, bei denen axiale Kräfte in beide Richtungen aufgenommen werden müssen. Durch die besondere Laufbahngeometrie können die Kugeln je nach Belastungsrichtung an mehreren Punkten Kontakt zur Laufbahn haben. Dadurch eignen sich Vierpunktlager besonders für Anwendungen, bei denen eine kompakte Lagerung mit hoher axialer Tragfähigkeit benötigt wird.

Axiale Kräfte in beide Richtungen aufnehmen

Der große Vorteil von Vierpunktlagern liegt darin, dass sie axiale Belastungen aus beiden Richtungen aufnehmen können. In vielen Anwendungen können sie dadurch eine Lageranordnung aus zwei einreihigen Schrägkugellagern ersetzen. Das spart Bauraum und kann die Konstruktion vereinfachen. Radiale Belastungen können je nach Ausführung ebenfalls mitgetragen werden, sollten aber bei der Auswahl sorgfältig geprüft werden. Für reine hohe Radiallasten sind andere Lagerbauarten oft besser geeignet.

Kompakte Bauweise für begrenzten Einbauraum

Vierpunktlager werden häufig eingesetzt, wenn axialer Bauraum knapp ist und trotzdem eine belastbare Lagerung benötigt wird. Sie sind meist einreihig aufgebaut und können dennoch axiale Kräfte in beide Richtungen führen. Das macht sie interessant für Getriebe, Verdichter, Pumpen, Drehverbindungen, Maschinenachsen und andere Konstruktionen, bei denen eine platzsparende Lösung wichtig ist. Entscheidend ist dabei immer, dass Belastung, Drehzahl, Schmierung und Einbausituation zur Lagerausführung passen.

Geteilter Innenring, QJ-Baureihe und Einbau beachten

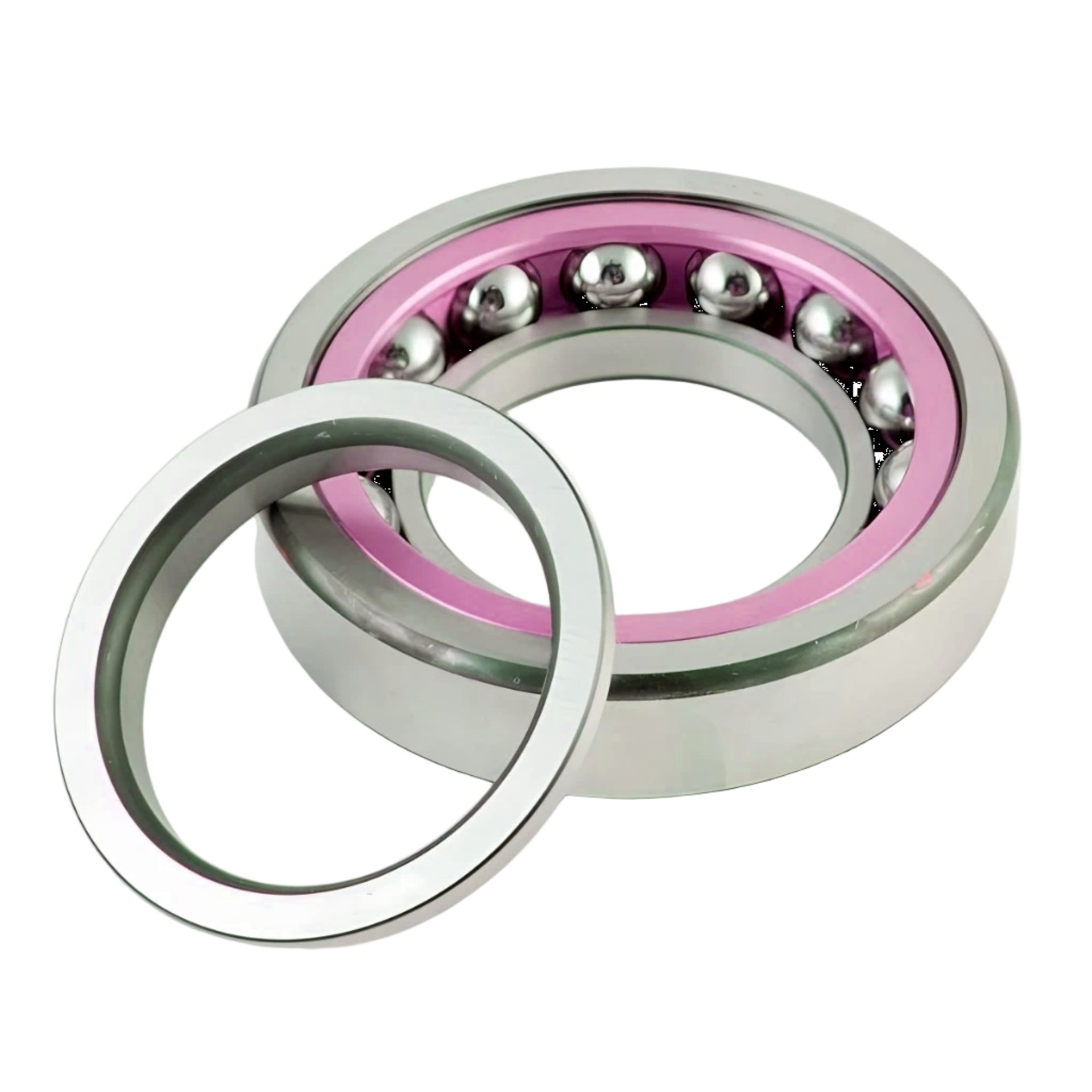

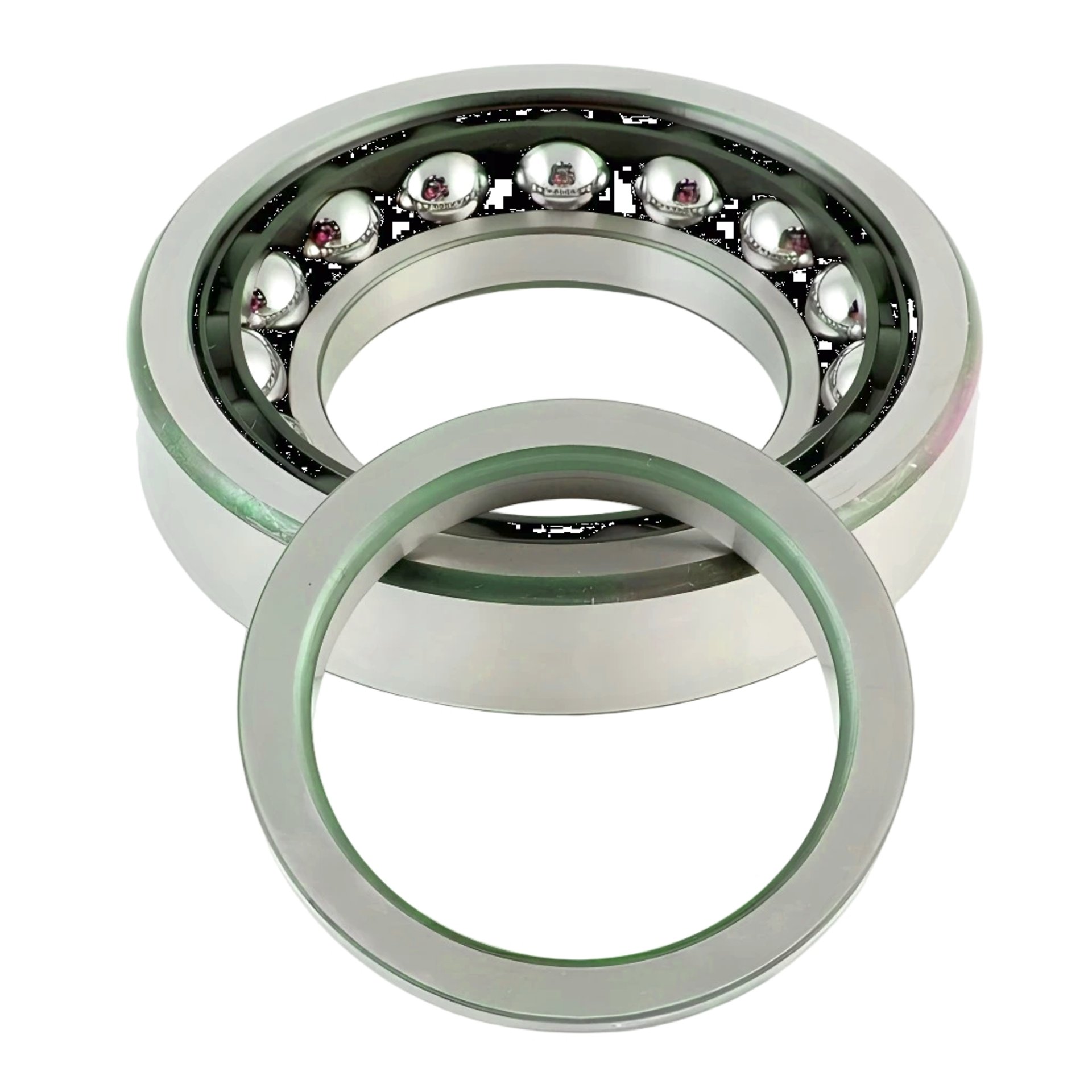

Viele Vierpunktlager erkennst du an Bezeichnungen aus der QJ-Baureihe. Häufig besitzen sie einen geteilten Innenring, wodurch sie getrennt montiert werden können. Beim Einbau ist wichtig, dass die Lagerteile richtig zugeordnet und nicht mit Teilen anderer Lager vermischt werden. Auch die axiale Führung, das Lagerspiel und die Anschlusskonstruktion müssen zur Anwendung passen. Gerade bei Vierpunktlagern kann eine falsche Montage zu erhöhter Reibung, Wärmeentwicklung oder vorzeitigem Verschleiß führen.

Nachsetzzeichen, Käfig und Lagerluft richtig prüfen

Bei Vierpunktlagern solltest du die vollständige Lagerbezeichnung immer genau prüfen. Zusätze wie MA, M, C3, N2 oder herstellerspezifische Nachsetzzeichen können Hinweise auf Käfigausführung, Lagerluft, Haltenuten, Konstruktion oder besondere technische Varianten geben. C3 steht für eine größere Lagerluft und kann bei bestimmten Einbaubedingungen oder höheren Temperaturen sinnvoll sein. Wenn du ein vorhandenes Vierpunktlager ersetzen möchtest, solltest du deshalb Bezeichnung, Abmessung und Nachsetzzeichen zusammen vergleichen.

Typische Anwendungen für Vierpunktlager

Vierpunktlager werden in vielen technischen Anwendungen eingesetzt, bei denen axiale Kräfte aus beiden Richtungen auftreten und eine kompakte Lagerung gefragt ist. Typische Einsatzbereiche sind unter anderem Getriebe, Kompressoren, Pumpen, Drehverbindungen, Maschinenachsen, Werkzeugmaschinen, Antriebseinheiten, Industrieanlagen, Fördertechnik und Maschinenbau-Anwendungen. Besonders sinnvoll sind sie, wenn axiale Führung, begrenzter Einbauraum und zuverlässige Lagerung zusammenkommen.

So findest du das passende Vierpunktlager

Am einfachsten findest du das richtige Vierpunktlager über die vollständige Bezeichnung auf dem vorhandenen Lager. Wenn diese nicht mehr lesbar ist, helfen die wichtigsten Maße weiter: Innendurchmesser, Außendurchmesser und Breite. Zusätzlich solltest du prüfen, ob es sich um ein Vierpunktlager der QJ-Baureihe handelt und welche Nachsetzzeichen vorhanden sind. Auch axiale Belastung, radialer Belastungsanteil, Drehzahl, Schmierung, Käfigausführung und Einbauraum sind wichtig, damit das neue Lager technisch zur Anwendung passt.

Markenqualität für Getriebe, Maschinenbau und Instandhaltung

Bei Kugellager-Profis findest du Vierpunktlager für Anwendungen in Maschinenbau, Antriebstechnik, Werkstatt, Reparatur und industrieller Instandhaltung. Je nach Verfügbarkeit kannst du gezielt nach Lagerbezeichnung, Abmessung, Hersteller oder technischer Ausführung suchen. So findest du schneller das passende Ersatzlager für axial belastete Lagerstellen, kompakte Konstruktionen und anspruchsvolle Maschinenanwendungen.

Vierpunktlager online kaufen bei Kugellager-Profis

Wenn du Vierpunktlager online kaufen möchtest, findest du bei Kugellager-Profis verschiedene Größen, Baureihen und Ausführungen. Du kannst direkt nach Bezeichnung, Maß oder Hersteller filtern und so schneller zum passenden Lager gelangen. Wenn du dir bei QJ-Baureihe, Nachsetzzeichen, Käfigausführung, axialer Belastung oder Austauschbarkeit unsicher bist, unterstützen wir dich gern bei der Auswahl des richtigen Vierpunktlagers.
