Bagger oder Radlader läuft rau? So findest du das passende Wälzlager für Baumaschinen
Es ist Dienstagmorgen, sieben Uhr. Du drehst die erste Runde auf der Baustelle – und hörst sofort, dass etwas nicht stimmt. Ein dumpfes Mahlen aus dem Schwenkwerk, das gestern noch nicht da war. Du fährst weiter, weil der Zeitplan es verlangt. Mittags ist das Geräusch lauter. Am Nachmittag steht deine Maschine.
Wälzlager in Baumaschinen defekt? Der typische Fall bei Baggern, Radladern und anderen schweren Maschinen
Was dann folgt, kennst du nur zu gut. Der Bagger wird abgezogen, die Baustelle wartet, der Subunternehmer ruft an. Denn was sich morgens als leises Mahlen ankündigt, ist in den meisten Fällen ein Wälzlager, das längst am Ende ist – und dabei ist, seinen Schaden auf alles drumherum auszubreiten. Schwenkgetriebe, Drehkranz, Wellendichtringe und angrenzende Bauteile können in kurzer Zeit mitgeschädigt werden. Was als einfacher Lagerwechsel beginnt, wird zur aufwändigen Reparatur, wenn du zu lange wartest.
Betroffen sind häufig Bagger, Radlader, Walzen, Mobilkrane und Teleskoplader. Besonders kritisch sind Lager in Kettenantrieben, Schwenkgetrieben, an Hydraulikpumpenwellen, in Achsantrieben und an Drehkränzen. Diese Bauteile arbeiten täglich unter Stoßlasten, Vibration, Schmutz, Wasser und hohen Temperaturen – Bedingungen, unter denen selbst hochwertige Getriebelager, Zylinderrollenlager, Pendelrollenlager und Kegelrollenlager vorzeitig verschleißen können, wenn Schmierung, Lagerluft oder Abdichtung nicht stimmen.
Wie erkennst du frühzeitig einen Lagerschaden am Bagger, dem Radlader oder einer anderen Baumaschine?
Baumaschinen-Lager versagen selten ohne Vorwarnung. Die meisten Ausfälle kündigen sich für gewöhnlich an. Typische Warnzeichen für ein defektes Lager an deiner Baumaschine sind:
- mahlende, pfeifende oder schleifende Geräusche unter Last
- spürbare Erwärmung am Gehäuse nach kurzer Betriebszeit
- sichtbar austretendes Fett oder Schmierstoff
- Spiel an Antriebswelle, Schwenkwerk oder Lagerstelle
- ruckartiger Lauf beim Schwenken oder Fahren
- ungewohnte Vibrationen im Betrieb
- Undichtigkeiten an Dichtungen und Wellendichtringen
Wenn du diese Symptome kennst und ernst nimmst, hast du noch die Wahl, zwischen einem geplanten Lagerwechsel und einem sehr ärgerlichen ungeplanten Stillstand. Das ist dann für dich auf der Baustelle der entscheidende Unterschied zwischen kontrollierter Instandhaltung und einem verflucht teurem Produktionsausfall.
Warum ist die richtige Lagerluft bei Wälzlagern für Baumaschinen so wichtig?
Anhand der Lagerluft entscheidet sich, ob deine Baustelle im Zeitplan bleibt. Wenn das richtige Lager schnell verfügbar, in der passenden Ausführung, mit der richtigen Lagerluft und idealerweise direkt als Komplettpaket mit Dichtungen und Sicherungselementen geliefert wird, dann ist deine Maschine in kurzer Zeit wieder einsatzbereit.
Doch berücksichtige, dass gerade bei Baumaschinen hohe Betriebstemperaturen, Stoßbelastungen und wechselnde Lasten normal sind. Deshalb werden in vielen Anwendungen Wälzlager mit C3- oder C4-Lagerluft benötigt. Ein Standardlager mit CN-Lagerluft kann unter diesen Bedingungen schnell an seine Grenzen kommen. Die Folgen sind eine zu hohe Erwärmung, vorzeitiger Verschleiß und der nächste Ausfall nach kurzer Zeit. Wenn du hier falsch auswählt, sparst du nicht, sondern reparierst doppelt.
Welche Wälzlager, Getriebelager und Drehkranzlager werden bei Baumaschinen typischerweise benötigt?
Welche Lager in Baumaschinen benötigt werden, hängt immer von Einbauort, Last, Drehzahl, Verschmutzung, Stoßbelastung und Einbausituation ab. In der Praxis kommen bei Baggern, Radladern, Walzen, Mobilkranen und Teleskopladern vor allem Zylinderrollenlager, Pendelrollenlager, Kegelrollenlager und Drehkranzlager zum Einsatz. Wichtig ist dabei nicht nur die Lagerbauart, sondern auch die richtige Baureihe, Ausführung und das passende Nachsetzzeichen – zum Beispiel für Lagerluft, Käfig, Abdichtung oder Schmiernut.
Zylinderrollenlager für Getriebe, Achsantriebe und Kettenantriebe – häufige Baureihen und Nachsetzzeichen
Zylinderrollenlager werden in Baumaschinen häufig in Getrieben, Kettenantrieben, Achsantrieben und Zwischenwellen eingesetzt. Typische Baureihen sind NU 2.., NJ 2.., NUP 2.. sowie bei höherer Tragfähigkeit auch NU 3.., NJ 3.. oder NUP 3... Je nach Lagerstelle kommen auch Bauformen wie RNU oder NN/NNF vor.
Wichtige Nachsetzzeichen sind zum Beispiel C3 oder C4 für erhöhte Lagerluft, E für erhöhte Tragfähigkeit, EC, ECM, ECJ je nach Innenkonstruktion und Käfigausführung sowie W33 für Schmiernut und Schmierbohrungen im Außenring. Bei stark schmutzbelasteten oder thermisch anspruchsvollen Anwendungen ist die korrekte Auswahl von Lagerluft und Käfigausführung entscheidend, damit das Lager unter Baustellenbedingungen dauerhaft läuft.

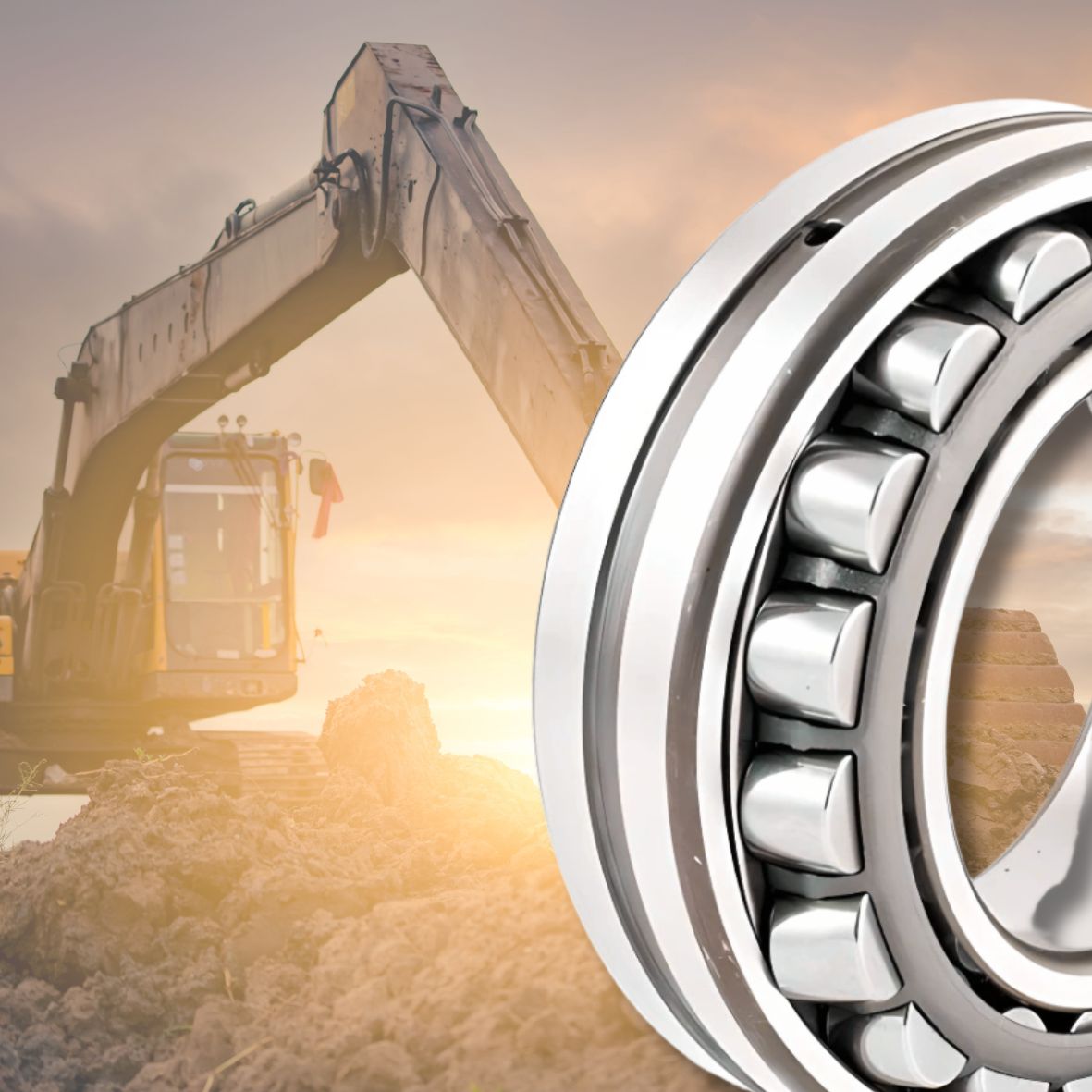

Pendelrollenlager für Schwenkwerke und hochbelastete Antriebsstränge – typische Reihen 222.. und 223..
Pendelrollenlager werden bevorzugt dort eingesetzt, wo hohe radiale Lasten, Fluchtungsfehler und stoßartige Belastungen auftreten – zum Beispiel im Schwenkwerk, in Antriebssträngen, in Vibrations- oder Umlenkeinheiten. Typische Baureihen sind 222.., 223.., 230.., 231.., 232.. und 239.., wobei in schweren Baumaschinen besonders oft die Reihen 222.. und 223.. verwendet werden.
Bei den Nachsetzzeichen sind unter anderem K für kegeligen Innenring, C3 oder C4 für erhöhte Lagerluft, W33 für Schmiernut und Schmierbohrungen sowie MB, CA, CC oder E für bestimmte Innenkonstruktionen und Käfigbauarten relevant. Gerade bei Schwenkwerken und stark belasteten Lagerstellen sollte darauf geachtet werden, dass Lagerluft, Käfig und Schmiermöglichkeit exakt zur vorhandenen Anwendung passen.

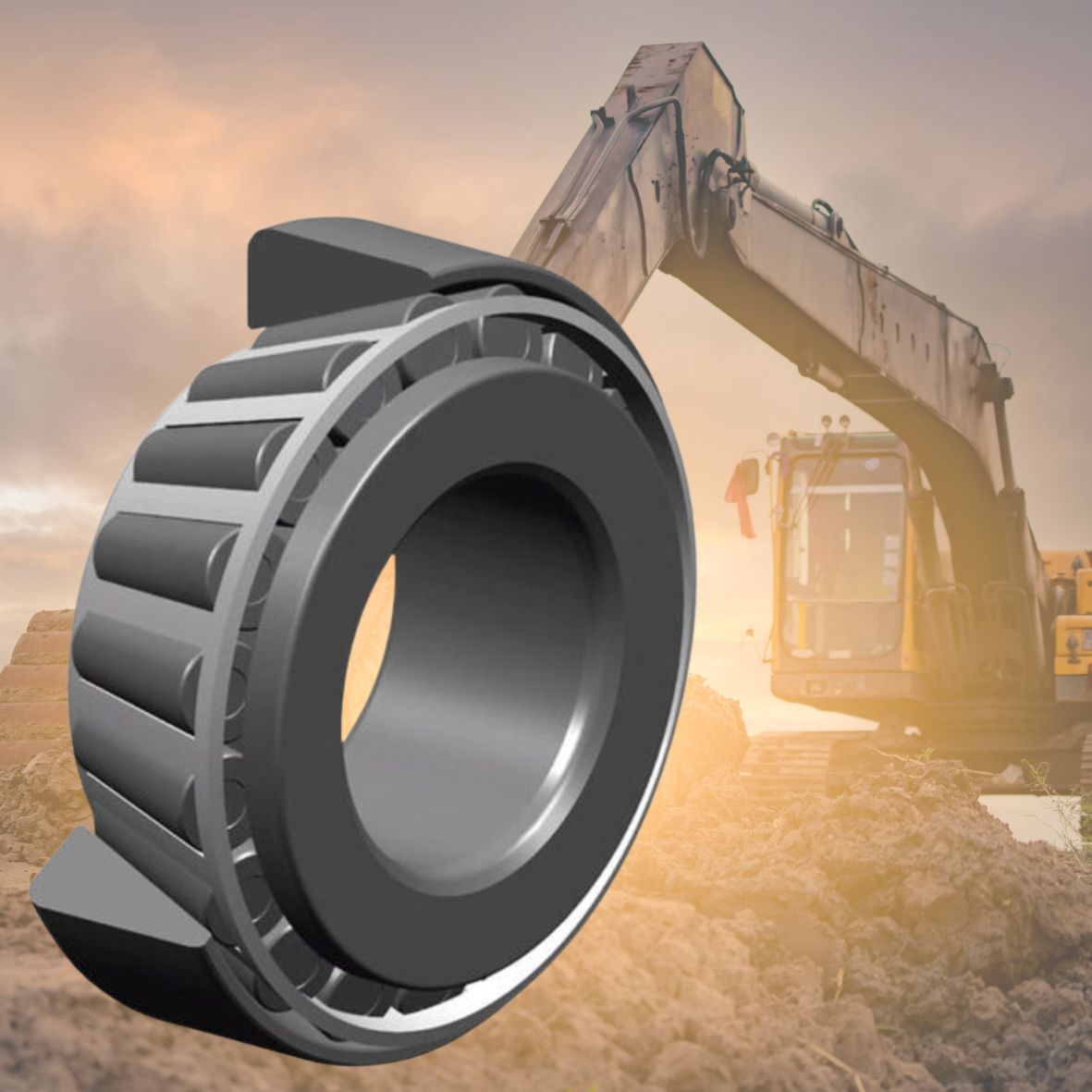

Kegelrollenlager für Achsantriebe, Radnaben und Getriebe – passende Reihen und Ausführungen richtig zuordnen
Kegelrollenlager kommen in Baumaschinen häufig in Radnaben, Achsantrieben, Differentialen und Getrieben zum Einsatz. Je nach Konstruktion werden einreihige oder paarig verbaute Kegelrollenlager benötigt. Typische Baureihen sind zum Beispiel 302.., 303.., 313.., 320.., 322.., 323.., 330.., 331.., 332.. sowie in vielen Anwendungen auch Zollreihen wie LM.., HM.., JM.. oder SET-Ausführungen.
Wichtig sind hier nicht nur die Grundabmessungen, sondern auch die korrekte Kombination aus Innen- und Außenring sowie die richtige Lagerpaarung. Je nach Hersteller und Anwendung spielen Nachsetzzeichen wie J2, Q, X, A oder herstellerspezifische Ausführungskennzeichen eine Rolle. Besonders bei Radnaben- und Achsantrieben ist außerdem die saubere Abstimmung mit Vorspannung, Dichtung und Einbauspiel entscheidend.

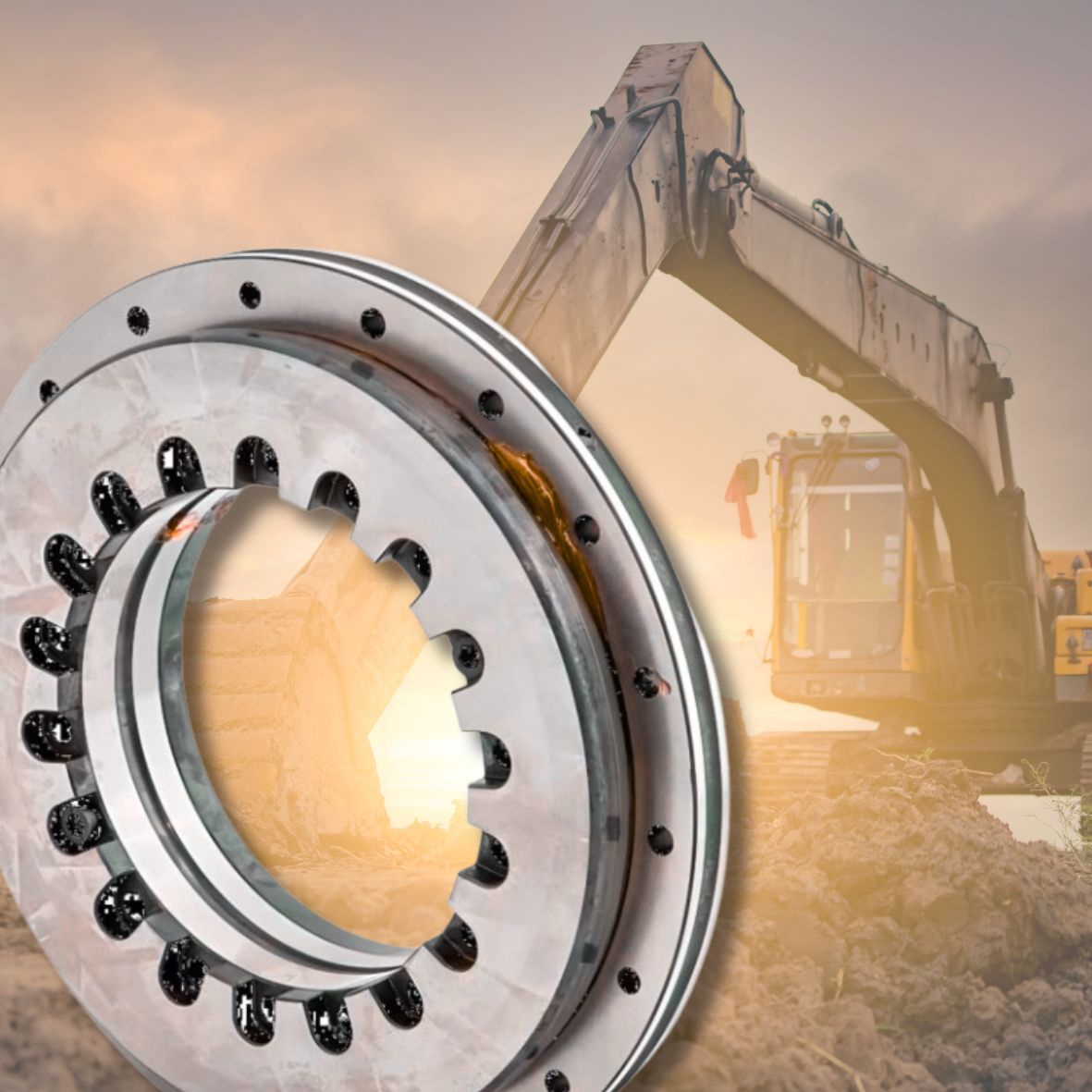

Drehkranzlager für Oberwagen und große Drehpunkte – vierpunktgelagerte und rollengeführte Bauformen
Für Oberwagen, Schwenkverbindungen und große Drehpunkte werden in Baumaschinen häufig Drehkranzlager eingesetzt. Je nach Konstruktion kommen einreihige Vierpunktlager, zweireihige Kugeldrehverbindungen oder Rollendrehverbindungen zum Einsatz. Anders als bei Standard-Wälzlagern erfolgt die Auswahl hier meist über Zeichnung, Maschinenmodell, Lochbild, Verzahnung und Einbaumaße.
Typische Unterscheidungsmerkmale sind Innenverzahnung, Außenverzahnung oder unverzahnte Ausführung sowie die Bauform des Drehkranzes. Herstellerabhängige Baureihen und Kennzeichnungen unterscheiden sich hier stark, deshalb ist die technische Zuordnung besonders wichtig. Gerade bei Oberwagenlagern sollte nie nur nach Außendurchmesser bestellt werden, sondern immer nach kompletter technischer Spezifikation.
Wellendichtringe, O-Ringe, Sicherungsringe und Zubehör – bei geöffneter Maschine direkt mit erneuern
Wenn eine Lagerstelle an der Baumaschine bereits geöffnet ist, sollten nicht nur die eigentlichen Lager geprüft werden. In vielen Fällen lohnt es sich, Wellendichtringe, O-Ringe, Sicherungsringe, Spannhülsen, Nutmuttern, Sicherungsbleche und Distanzscheiben direkt mit zu erneuern. Gerade undichte oder verhärtete Dichtungen sind oft ein Grund dafür, dass Wasser, Staub und Schmutz überhaupt erst in die Lagerstelle eindringen konnten.
Typische Bezeichnungen im Zubehörbereich sind unter anderem KM, KML, MB, MBL, H.., HE.., FRB oder aus dem Dichtungsbereich klassische Radialwellendichtringe in NBR oder FKM. Wer die Lagerstelle einmal richtig überholt, spart meist den zweiten Stillstand kurz darauf.
Was ist die beste Lösung, wenn ein Lager am Schwenkwerk, Achsantrieb oder Getriebe einer Baumaschine defekt ist?
Die beste Lösung ist nicht irgendein schnell verfügbares Standardlager, sondern ein technisch passendes Markenlager mit korrekter Lagerluft, geeigneter Tragfähigkeit und belastbarer Abdichtung. In der Praxis bedeutet das: Die Lagerstelle wird nicht nur kurzfristig zum Laufen gebracht, sondern so instand gesetzt, dass die Maschine im harten Baustellenalltag zuverlässig weiterarbeitet.
Entscheidend sind dabei:
- die richtige Lagerbauart für die konkrete Anwendung
- die passende Lagerluft, zum Beispiel C3 oder C4
- eine hohe Qualität von Markenherstellern
- eine schnelle technische Zuordnung
- die Kombination mit passenden Dichtungen und Sicherungselementen
Gerade bei Baggern, Radladern und anderen Baumaschinen lohnt es sich, die Lagerauswahl nicht auf Verdacht zu treffen. Wer die Lagerbezeichnung, Maschinenangabe oder alte Vergleichsnummer zur Hand hat, kann deutlich schneller die richtige Lösung finden und unnötige Stillstandskosten vermeiden.
Was bringt der rechtzeitige Austausch von Wälzlagern an Baumaschinen im Alltag wirklich?
Dein Bagger läuft wieder. Das Schwenkwerk dreht ruhig, die Maschine arbeitet sauber, kein Mahlgeräusch, kein unnötiger Schmierstoffaustritt. Die Baustelle bleibt planbar, Folgeschäden werden vermieden und die Reparaturkosten bleiben überschaubar. Vor allem aber gewinnst du eines zurück: Betriebssicherheit.
Der rechtzeitige Austausch eines defekten Wälzlagers an der Baumaschine bedeutet in der Praxis:
- weniger ungeplante Maschinenstillstände
- weniger Folgeschäden an Schwenkwerk, Getriebe oder Drehkranz
- bessere Planbarkeit auf der Baustelle
- geringere Reparaturkosten durch frühes Eingreifen
- mehr Sicherheit bei Verfügbarkeit und Einsatzbereitschaft
Und beim nächsten leisen Mahlen weißt du: Du reagierst sofort.
